气动按压作业工装及配套气源装置

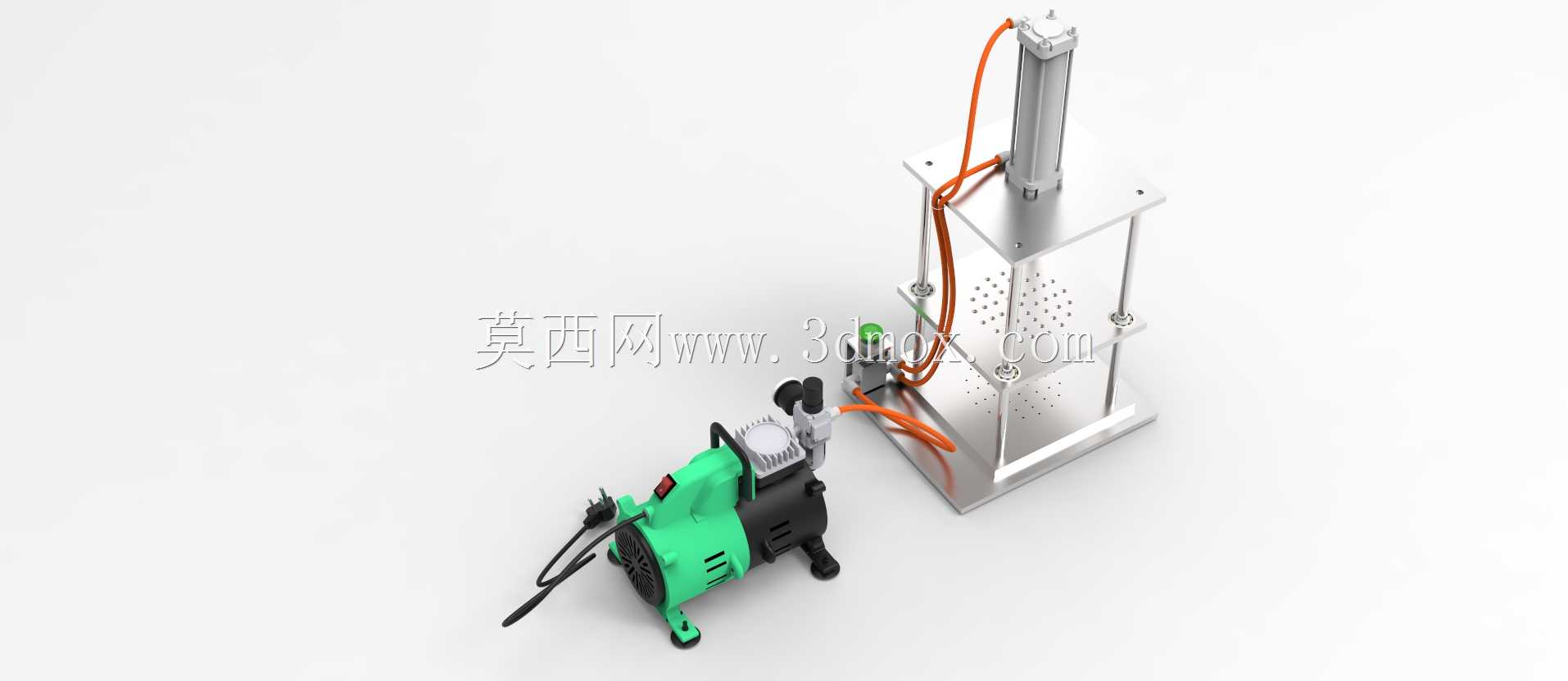

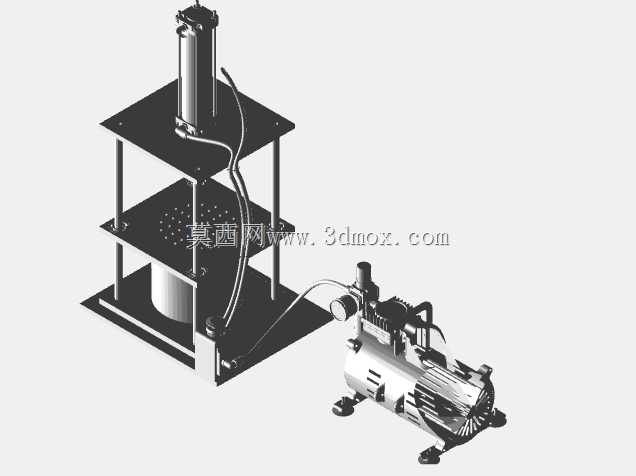

　　这套气动按压作业装置，主要面向小零件压装、定型按压、软质材料贴合这类需要恒定下压力的工位，常见于电子元器件引脚压合、小型塑胶件装配、包装封口压边、泡棉辅料贴合这类生产场景，相比手动按压，能保证每次作业的压力一致性，避免人工施力不均带来的装配不良，也能降低操作工重复按压的劳动强度。整套装置分为执行压合单元与气源供给单元两部分，执行端采用立式标准气缸作为动力输出元件，气缸通过顶部法兰板固定在立式机架上，机架采用四根光轴作为导向支撑，搭配上下两层安装板，上层板用于锁附气缸缸体，下层板作为作业承载台，台面上加工有阵列排布的通孔，一方面可以减轻台板自重，另一方面也能适配不同工装夹具的安装固定，方便根据不同加工件更换定位治具。

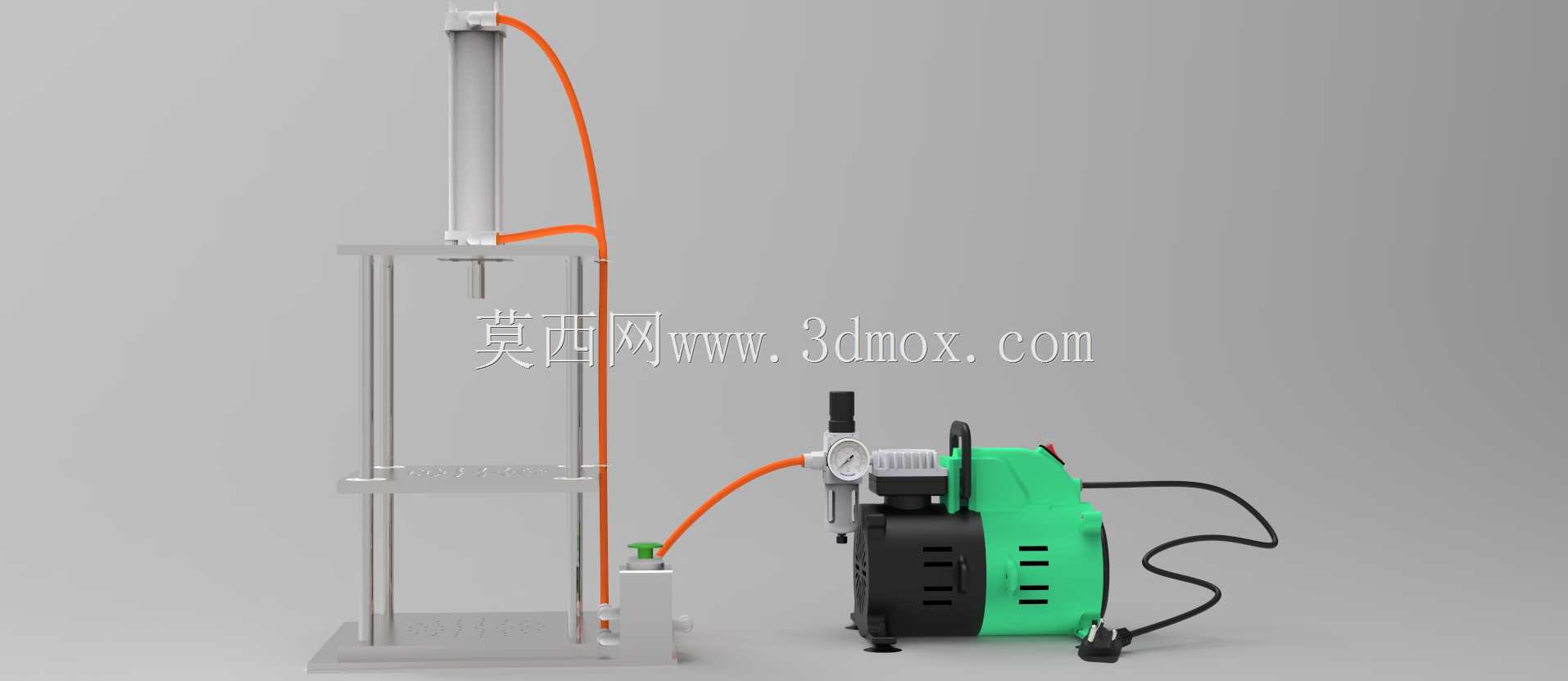

　　气缸活塞杆端部可以根据作业需求更换压头，比如平面压头、仿形压头、软质硅胶压头，适配不同被压工件的表面防护需求，避免压伤工件表面。气路部分通过橙色气动软管连接气缸的进出气口，管路沿机架立柱排布固定，避免管路干涉气缸上下动作，气路末端预留了控制阀的安装位，可根据自动化需求选配手动阀、脚踏阀或者电磁阀，实现手动控制或者接入设备自动化信号联动控制。配套的气源装置为小型便携式空气压缩机，自带压力开关与储气结构，能输出稳定的压缩空气，整机带有便携提手与减震脚垫，既可以固定在工位旁长期使用，也能随装置移动到临时作业点位，压缩机的出气口通过快插接头与压合单元的气路连接，无需复杂的管路布设，接通气源即可调试使用。

　　从安装边界来看，压合执行单元的机架整体为方正立式结构，占用台面空间较小，四根导向光轴的间距预留了足够的作业操作空间，操作人员可以从三个方向取放工件，不会被机架结构干涉；气缸的行程选型覆盖了常规小零件压合的行程需求，上下行程范围内不会与台板产生硬碰撞，机架底部可以通过螺栓固定在工作台面上，也可以直接放置在防滑垫上使用，适配不同的工位布置条件。设计过程中优先考虑了装置的通用性，没有针对单一产品做专属结构设计，台板的阵列安装孔可以适配不同尺寸的定位夹具，气缸的安装法兰采用标准件连接，后续如果需要更大的压合力，也可以快速更换更大缸径的气缸，无需重新加工整个机架。

　　气路连接采用标准快插接头，日常维护时可以快速插拔更换气管或者阀件，不需要专用工具。导向光轴与安装板的连接采用轴套锁紧结构，装配时可以快速调整上下板的间距，适配不同高度的工件压合需求，调整完成后锁紧轴套即可保证结构刚性，压合作业时不会出现机架晃动或者压头偏移的问题。在实际使用场景中，这类小型气动按压工装既可以作为独立工位使用，也可以集成到小型装配流水线的某个工序节点，搭配工件定位治具后，能实现单人快速操作，单次压合作业的节拍可以控制在1秒以内，压合力可以通过气源调压阀灵活调整，从几公斤到几十公斤的压力区间都能覆盖，满足不同材质工件的压合需求，比如压合PCB板上的接插件时可以调低压力避免压坏电路板，压合金属嵌件时可以调高压力保证嵌件压装到位。装置的结构没有复杂的传动部件，日常维护只需要定期检查气管是否有破损、气缸导向部分是否有异物卡滞即可，相比电机驱动的压合装置，整体结构更简单，维护成本更低，也不会出现电机过热或者传动部件磨损带来的精度问题。气源压缩机自带过载保护，持续工作时也能保证供气压力稳定，储气腔的容量可以抵消气缸动作时的压力波动，保证每次压合的出力一致，不会因为连续作业出现压力下降导致压合不到位的情况。
