安德森15/45连接器双插连接引脚结构

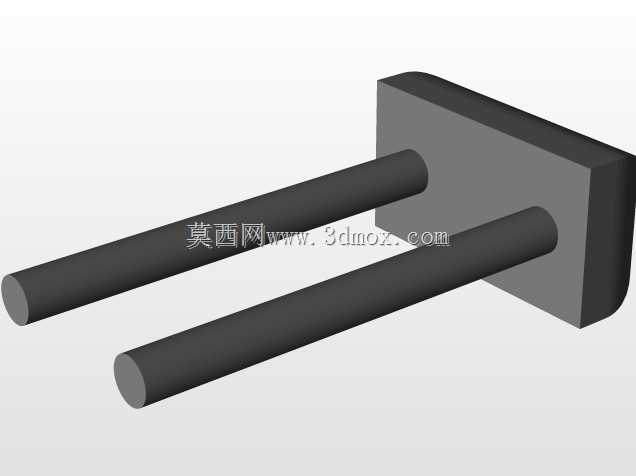

　　在低压大电流电源连接场景中，安德森连接器的引脚是实现可靠电力传输的核心接触部件，本次建模的15/45规格双引脚，专门适配对应壳号的安德森连接器主体，常见于通信基站电源柜、工业储能模组、电动叉车充电回路、大功率UPS供电系统这类需要频繁插拔、承载百安级电流的连接位置，区别于普通信号类接插件引脚，这类电源引脚的结构设计直接决定了连接后的接触电阻、抗振动松脱能力以及长期通电的温升表现。从结构设计逻辑来看，该引脚采用一体化冲压折弯成型思路，上端的扁状限位台完全匹配连接器塑壳内部的卡槽尺寸，安装时可直接卡入塑壳的定位槽内，不需要额外打胶或者加装紧固件，就能限制引脚在塑壳内的轴向窜动与周向转动，避免插拔过程中引脚移位导致的接触偏斜。

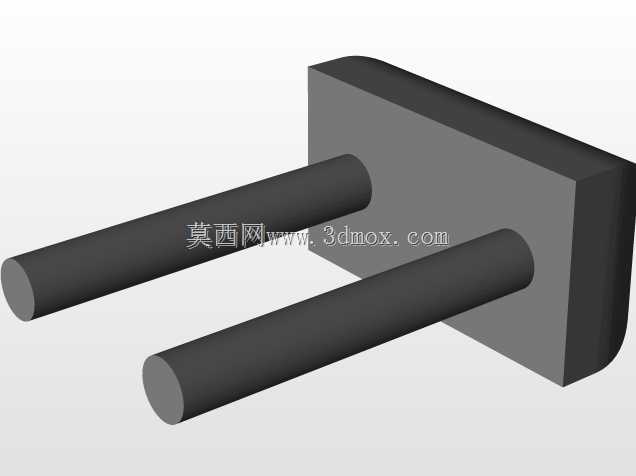

　　两根平行伸出的圆柱插脚，中心距严格匹配15/45规格连接器的对插接口公差，插脚的外径公差控制在h7级别，既保证对插时能顺利进入母端的接触簧片内，又能和簧片形成足够的接触正压力，不会因为间隙过大导致接触面积不足，也不会因为过盈量太大造成插拔力超标，长期使用后出现簧片疲劳松弛。插脚的末端做了小角度的倒角导向处理，现场装配或者现场维护对插时，不需要严格对准就能顺利滑入母端接口，降低一线操作人员的对位难度，也能避免硬插导致的母端簧片变形、镀层刮伤问题。

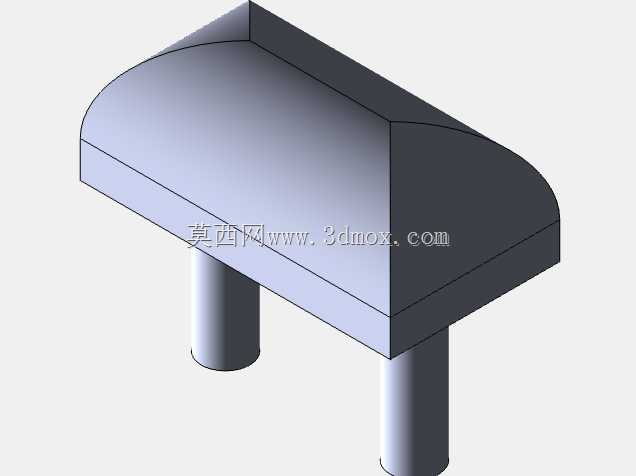

　　引脚的整体材质选用高导电率的紫铜基材，表面做镀锡或者镀银处理，建模时还原了镀层对应的表面质感，同时在结构上预留了压接接线端的位置，上端的扁台部分可以和线缆的冷压端子直接压接或者焊接，电流从线缆进入引脚后，能通过整个圆柱插脚的截面均匀传导到母端接触件，不会出现局部电流密度过高的热点。从安装边界来看，该引脚装入塑壳后，插脚伸出塑壳端面的长度严格符合连接器的互配尺寸要求，不会因为伸出过长导致对插时插脚顶到母端塑壳底部，也不会因为伸出过短导致接触插入深度不足，在振动工况下出现瞬断问题。两根插脚的平行度公差在建模时做了装配约束，保证装入塑壳后两根插脚的轴线平行度误差不超过0.1mm，避免对插时出现单根引脚受力过大、磨损不均的情况。在实际工程选型中，这类引脚的结构尺寸直接决定了连接器的载流能力，当引脚和母端簧片的接触面积达到设计值时，接触电阻可以控制在0.1毫欧以内，承载额定电流时的温升不会超过30K，满足电力连接部件的安规要求。建模过程中还原了引脚的所有装配特征，包括上端限位台的圆弧过渡、插脚与限位台连接位置的圆角处理，这些圆角结构一方面是冲压成型工艺的必然要求，避免冲压时出现应力集中导致的零件开裂，另一方面也能优化引脚装入塑壳时的导向，减少装配阻力。

　　在设备布线场景中，这类标准化的连接器引脚可以实现电源回路的快速插拔维护，不需要在现场做螺丝接线的操作，大幅缩短设备故障时的断电维护时间，同时统一的尺寸标准也保证了不同厂家同规格连接器的互换性，不会因为引脚尺寸差异出现插不上或者接触不良的问题。针对户外使用的场景，引脚的镀层设计也考虑了防氧化需求，长期在高湿度、盐雾环境下使用，不会出现接触面氧化导致的接触电阻上升问题，配合连接器塑壳的密封结构，可以满足IP65级别的户外防护要求。在三维建模的装配验证环节，该引脚模型可以直接导入连接器整体装配体中，验证和塑壳、母端接触件、尾部压线结构的干涉情况，提前发现尺寸链上的公差累积问题，避免开模后出现装配不良的情况，对于电源设备的结构设计人员来说，精准的引脚模型可以直接用来做设备内部的布线空间校核，预留足够的连接器插拔操作空间，避免设备内部其他部件和连接器位置干涉，影响后期的维护操作。
