XT-90连接器防误插绝缘防护帽结构

　　在航模动力系统、大功率储能设备、大电流测试工装这类场景里，XT-90接插件的应用占比一直不低，这类接插件额定载流能力强，插拔接触电阻低，但裸露的金属插针在未对接状态下，很容易因为金属碎屑掉落、工具误碰、相邻端子短接引发瞬时大电流放电，轻则烧蚀接触镀层，重则直接引燃周边线材绝缘层，这类防护帽就是针对这个痛点设计的配套结构件。

　　从实际使用场景出发，这个防护帽的核心作用是在连接器未插合时，完全包覆公端外露的金属插针区域，隔绝外部导电异物与插针的接触路径，同时也能避免日常存放、转运过程中灰尘、油污附着在插针接触面上，降低接触电阻升高的概率。很多人在做大电流动力回路布线时，容易忽略未接插件的防护，尤其是设备调试阶段，零散摆放的带电线束如果插针裸露，一旦碰到金属机架或者相邻线束的导体，瞬时短路电流可以达到上百安培，远超常规线材的载流阈值，这类防护结构虽然小巧，却是动力系统布线里很实用的安全冗余设计。

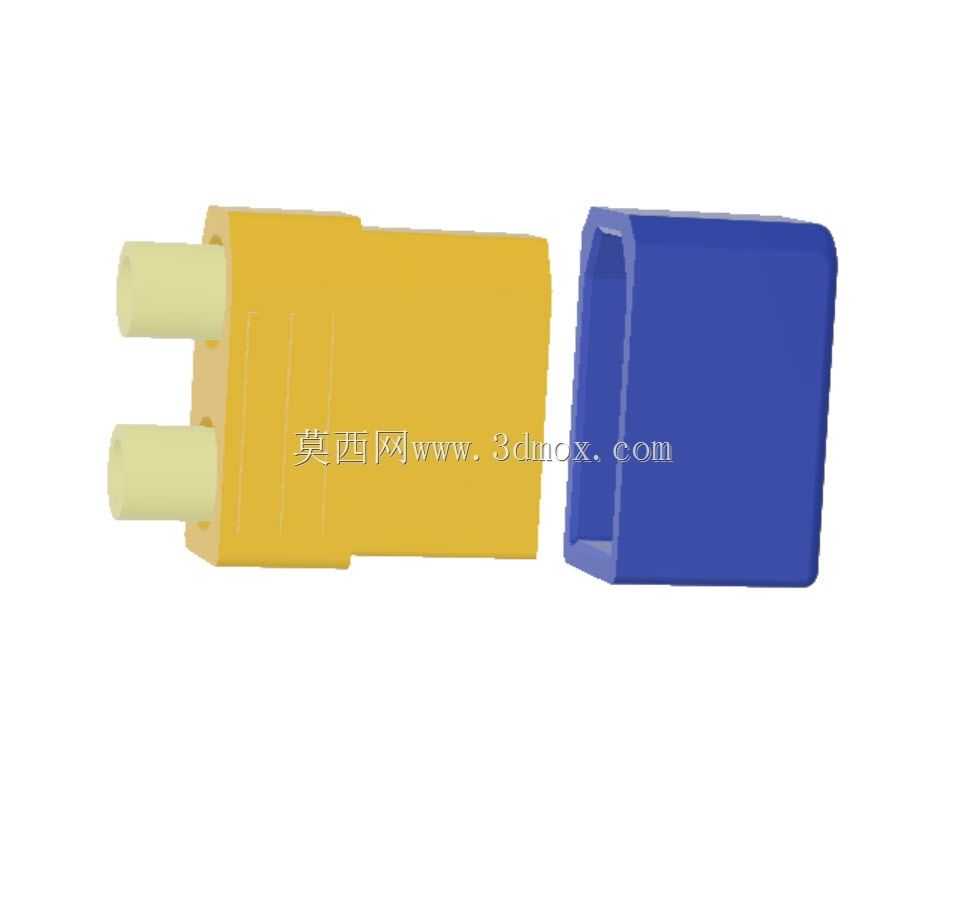

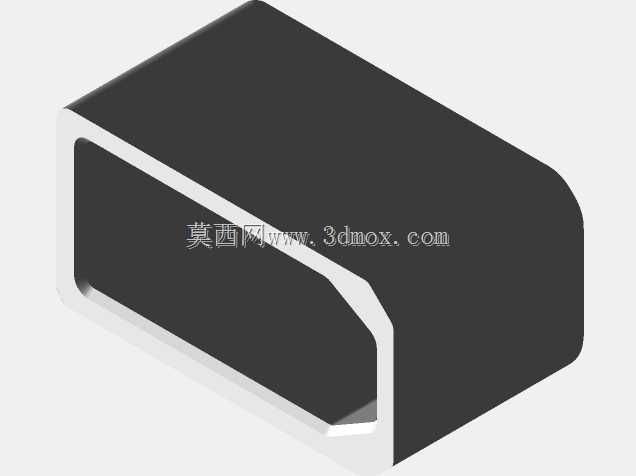

　　设计层面上，这个防护帽采用了半包式的腔体结构，内腔轮廓完全匹配XT-90公端插头的外部外形，开口处做了微收边的过盈设计，不需要额外的卡扣结构，依靠柔性材料本身的弹性张力就能牢牢套在插头端部，不会因为日常的晃动、拉扯脱落，插拔的时候也不需要额外的操作，直接顺着插头插拔方向施力就能取下或安装，不会增加额外的操作步骤。腔体的深度刚好覆盖整个插针外露长度，内壁和插针之间预留了0.3mm左右的间隙，既不会因为套入过程蹭伤插针表面的镀金层，也能保证外部的细小金属碎屑无法进入腔体接触到插针。外部轮廓做了圆角过渡处理，没有尖锐的棱角，在多线束密集排布的设备内部，不会刮伤相邻线材的绝缘外皮，也不会在安装维护时划伤操作人员的手部。

　　从安装边界来看，这个防护帽的外部尺寸完全贴合XT-90插头的外形轮廓，套入后不会额外增加插头的径向尺寸，也就是说原来插头能穿过的走线孔、能容纳的安装间隙，套上防护帽之后依然可以正常使用，不会出现干涉问题。防护帽的端部做了微凸的防滑纹理，戴手套操作的时候也能轻松施力插拔，不会出现打滑的情况。材料选择上适配柔性弹性体材质，这类材质有不错的耐候性，在-20℃到60℃的常规工作环境下不会出现脆裂、软化的问题，反复插拔使用也不会出现明显的形变松垮，长期套在插头上也不会和插头的尼龙材质发生粘连，需要取下的时候不会残留胶状污渍在插头表面。

　　在实际的三维建模过程中，这个结构的建模逻辑并不复杂，首先要精准提取XT-90公端插头的外部点云数据，确定插针的外露长度、插头端部的外形倒角、插拔导向斜面的角度，再根据过盈配合的要求设计内腔的尺寸，收边位置的过盈量控制在0.2mm左右，过大会导致套入困难，过小则容易脱落。外部的圆角处理要结合实际的3D打印成型特性，如果是采用FDM工艺打印柔性耗材，外圆角半径不小于0.8mm就能避免打印过程中出现翘边、层间结合力不足的问题，内壁不需要做额外的纹理，保持光滑表面就能减少套入时的摩擦阻力。很多爱好者自己打印这类防护件的时候容易出现尺寸偏差，要么套上去太松容易掉，要么太紧根本套不进去，核心就是没有预留合适的材料收缩余量，柔性耗材在打印冷却后会有一定的收缩率，建模时需要根据选用的具体材料参数调整内腔的补偿尺寸，才能保证装配后的松紧度合适。

　　这类防护结构除了用在XT-90接插件上，设计逻辑也可以复用到其他大电流接插件的防护设计中，只需要调整内腔的轮廓尺寸匹配对应的插头外形即可，在批量生产的设备中，这类小零件往往是提升设备安全冗余、降低后期运维故障概率的关键细节，很多现场的短路故障追溯下来，都是因为未做防护的裸露插针被金属异物短接导致的，一个几克重的防护件，就能避免很多不必要的设备损失和安全隐患。
