模块化遥控车行走承载底盘结构设计

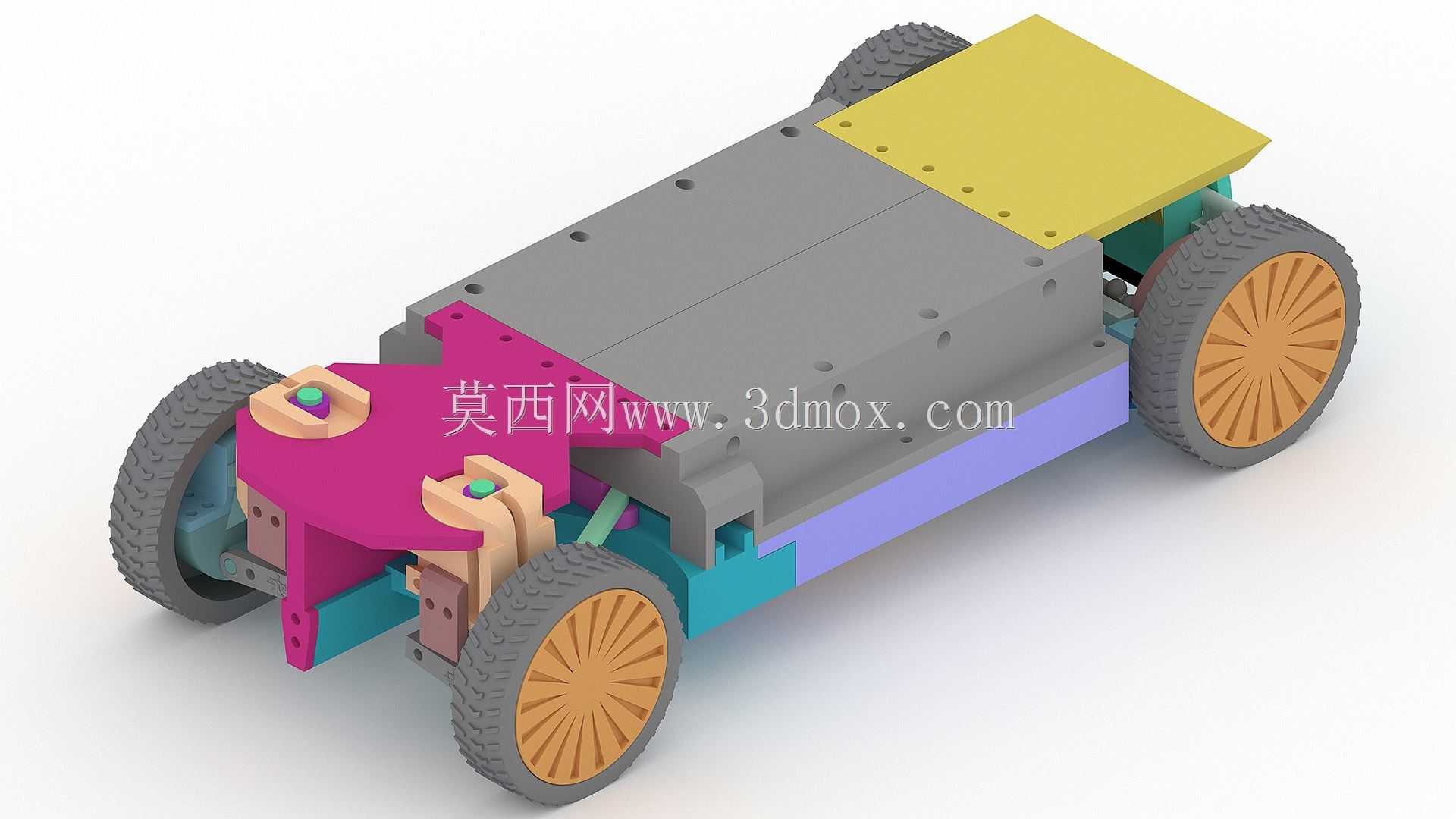

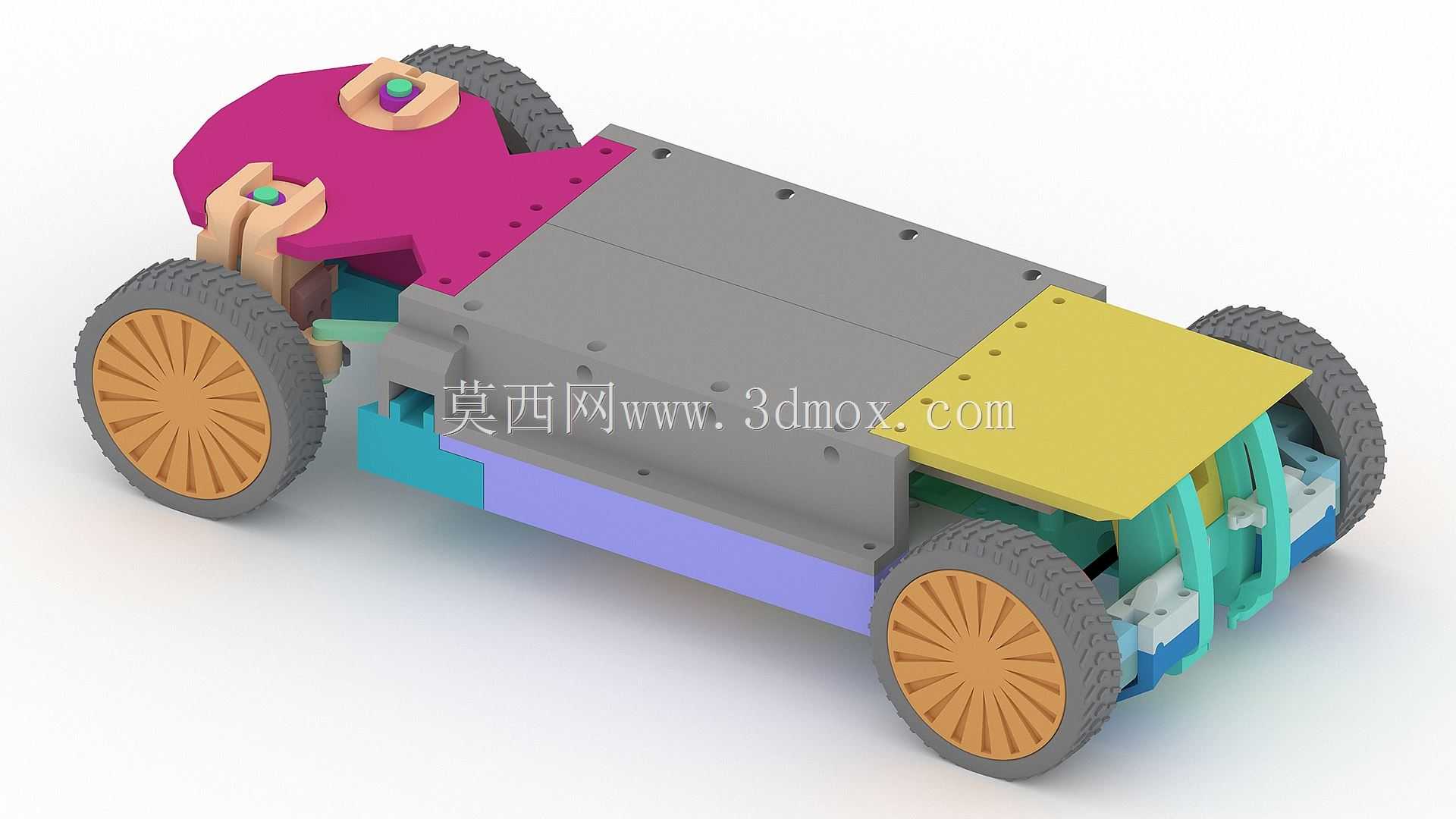

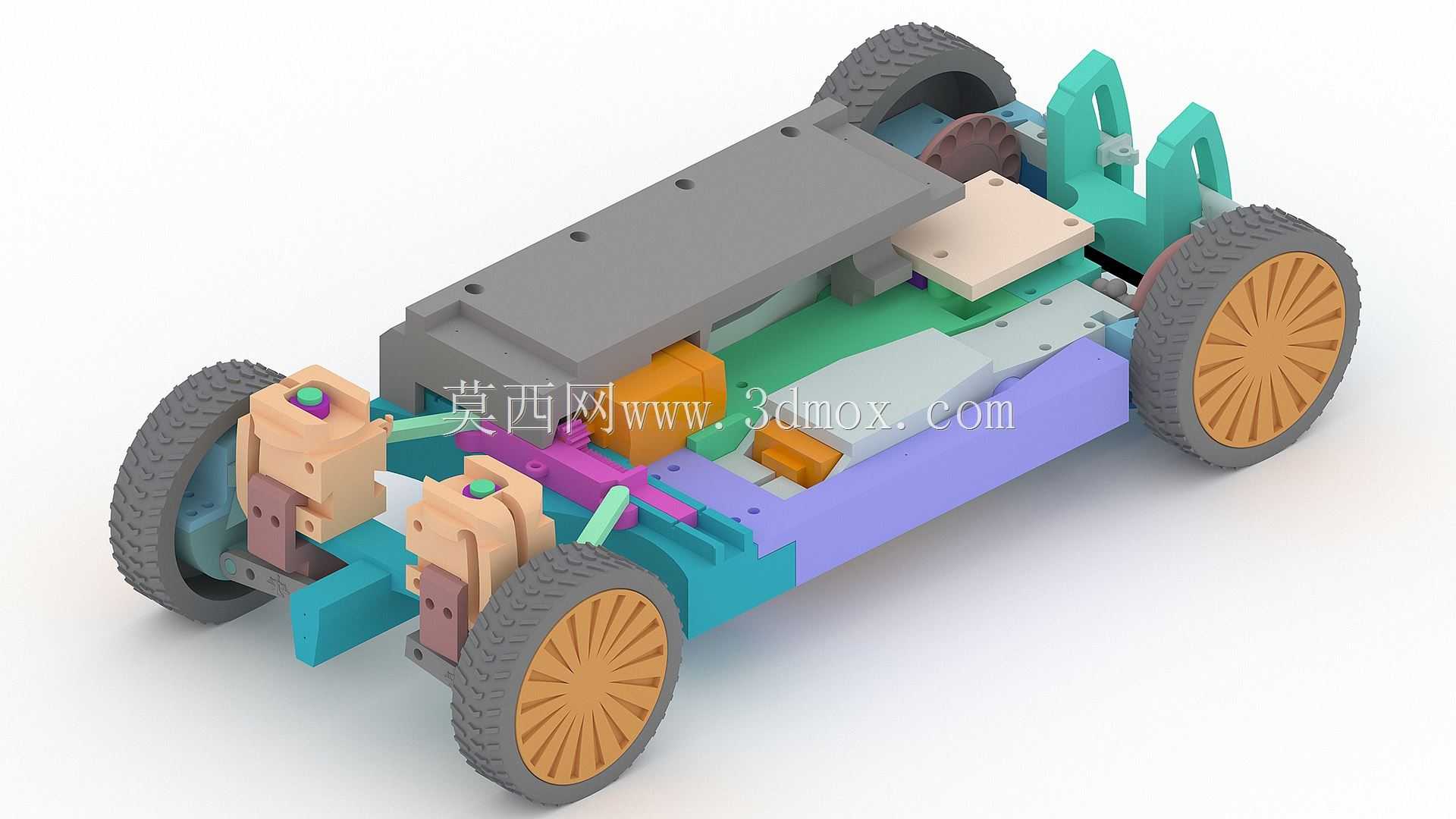

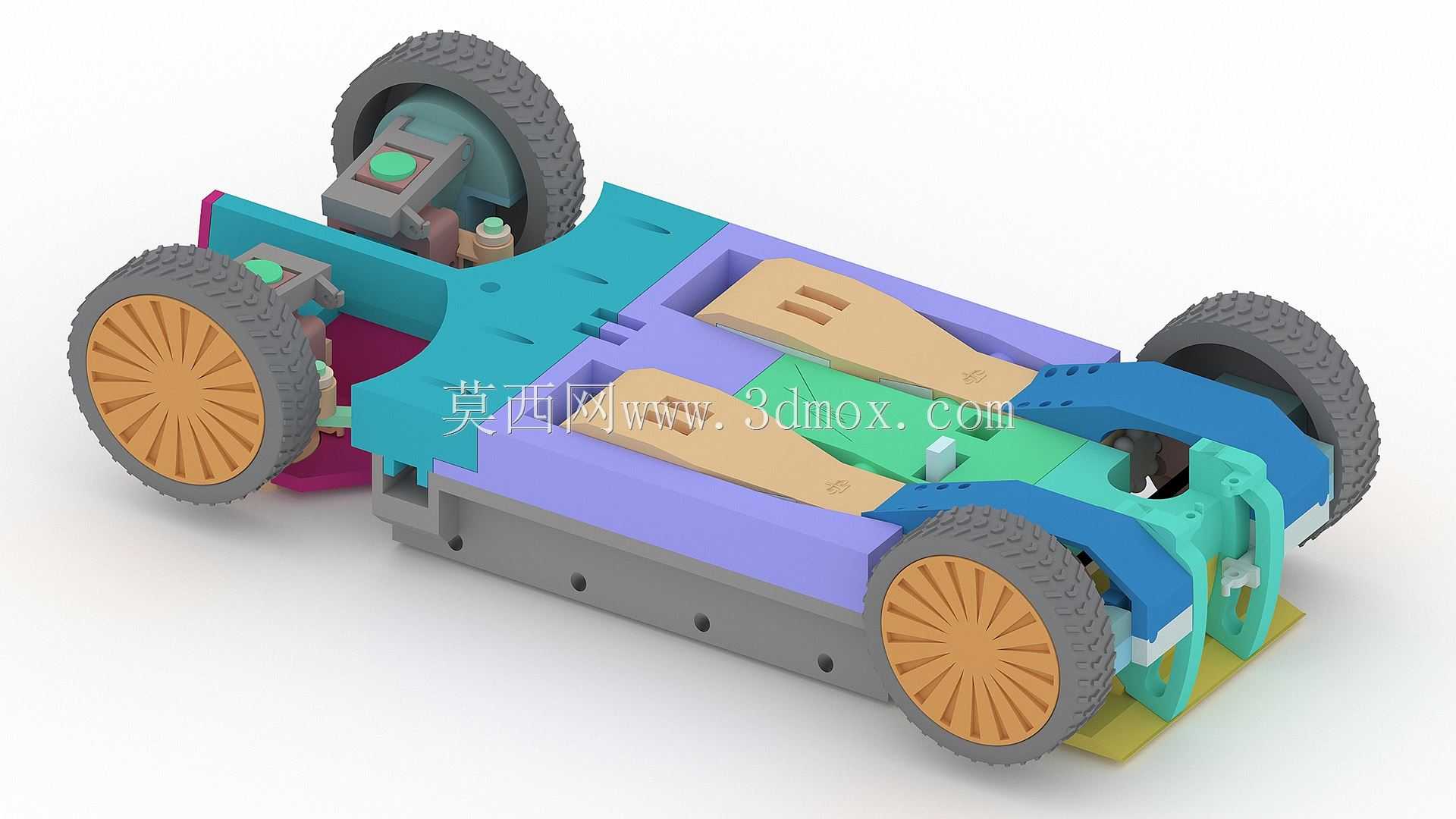

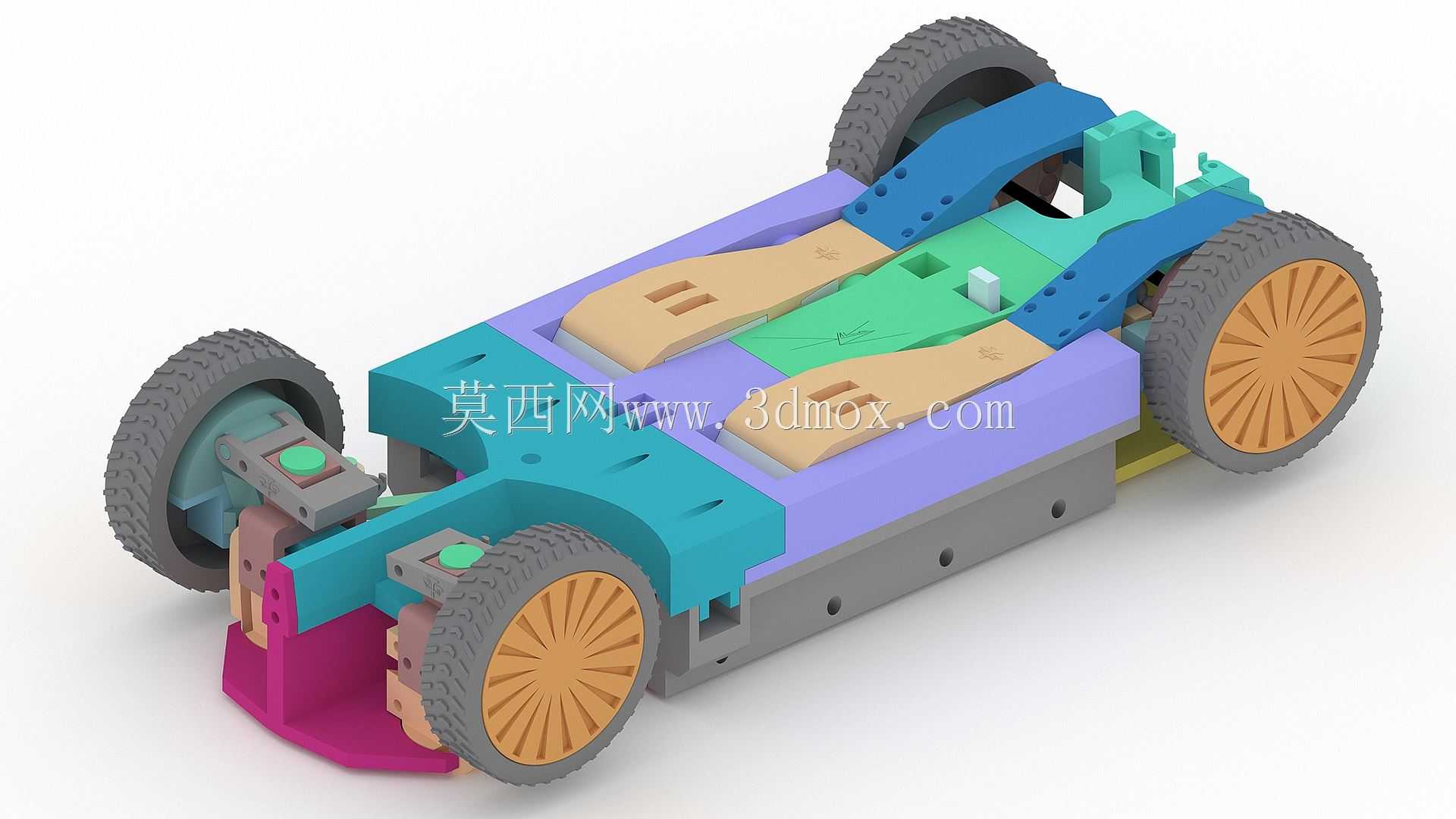

　　该轮式承载平台主要面向小型遥控移动作业场景设计，可作为小型探测设备、教学实验载具、微型作业模组的移动承载基体，适配室内平整路面、硬质户外铺装路面的行走需求，能够为上层搭载的功能模块提供稳定的安装基准与动力输出接口。从结构布局来看，整体采用长条形扁平化承载框架设计，主体承载舱沿车身纵向布置，预留了多组规则排列的安装孔位，可根据搭载需求固定不同功能的上层模组，前端设置的黄色安装板为独立可拆卸结构，通过螺栓与主框架连接，可单独更换适配不同规格的前端作业组件，比如微型机械爪、探测传感器支架、避障模组等，无需改动主体承载结构即可完成功能拓展。

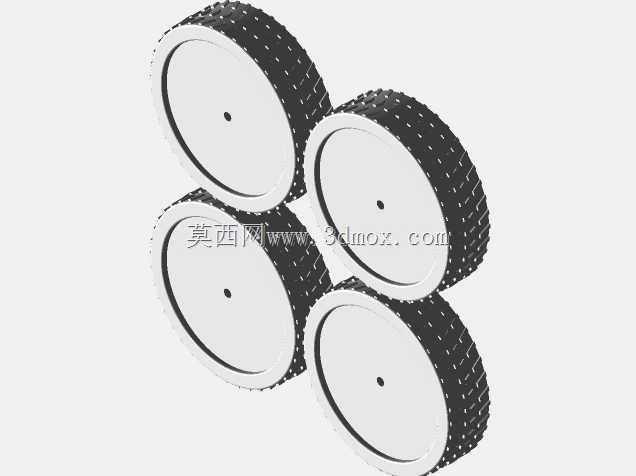

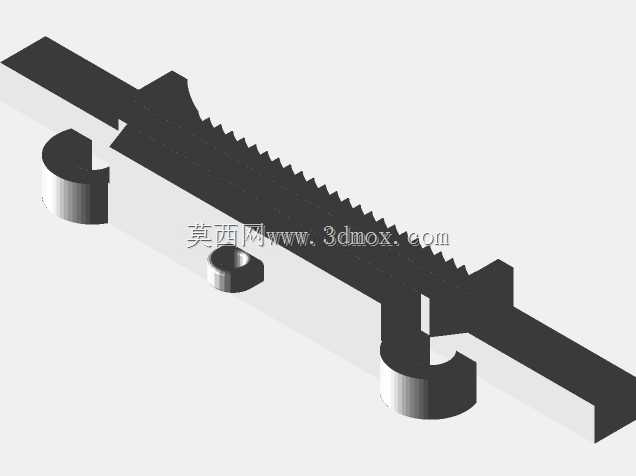

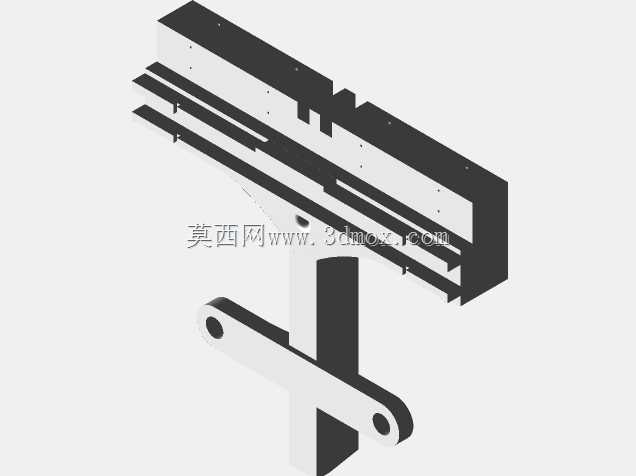

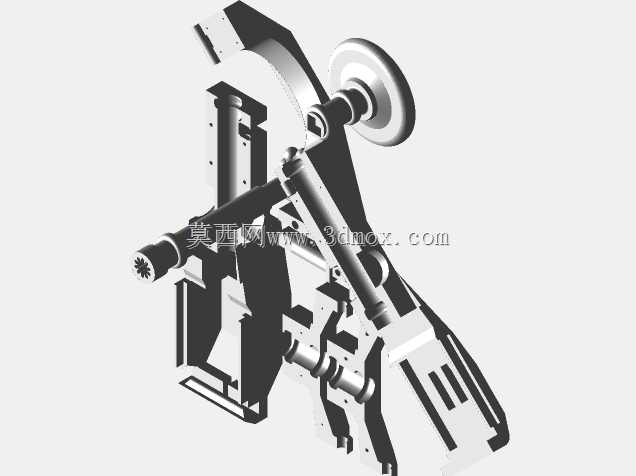

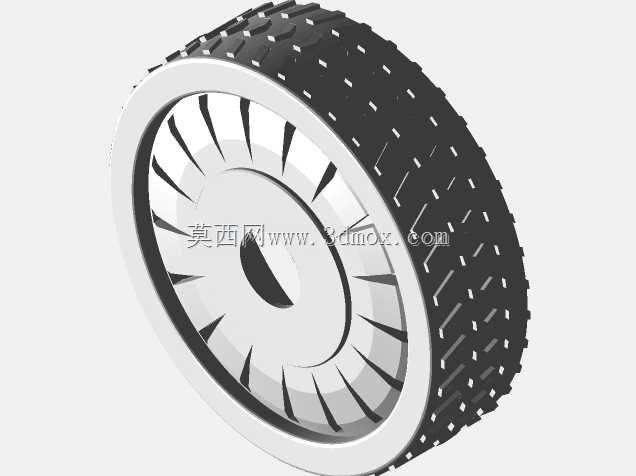

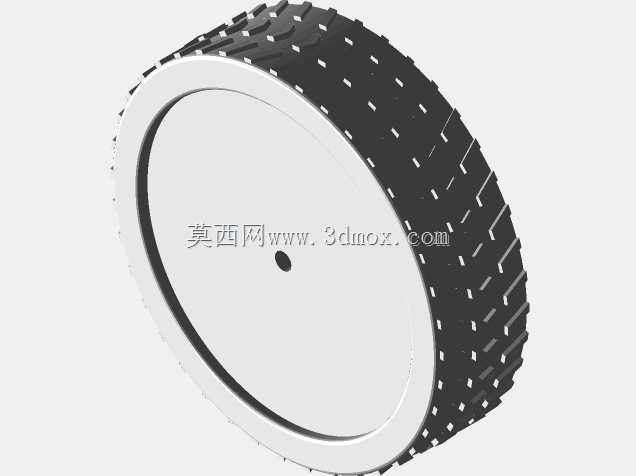

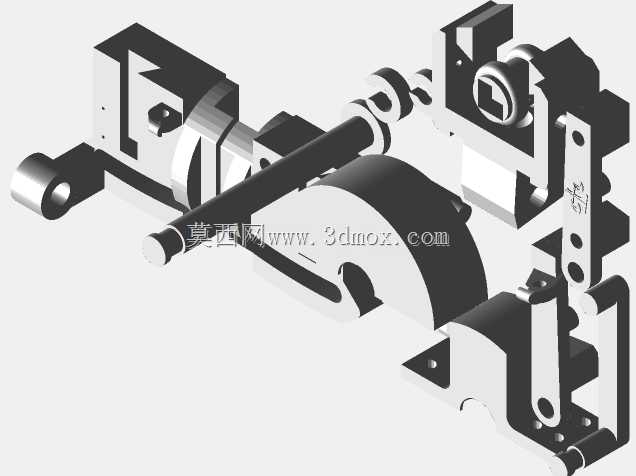

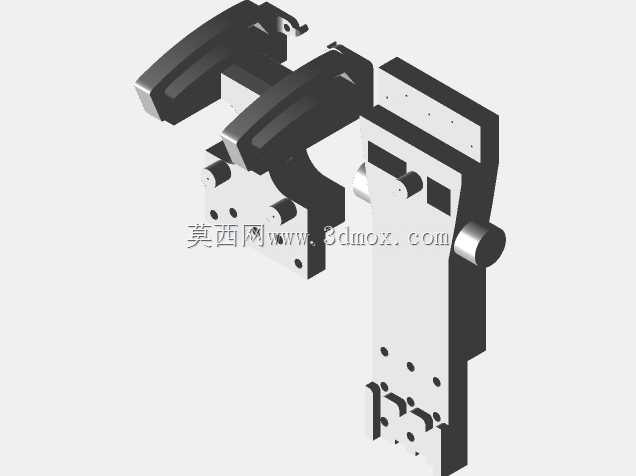

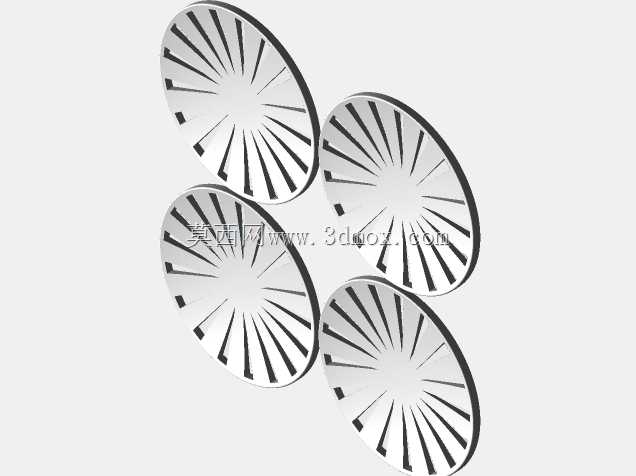

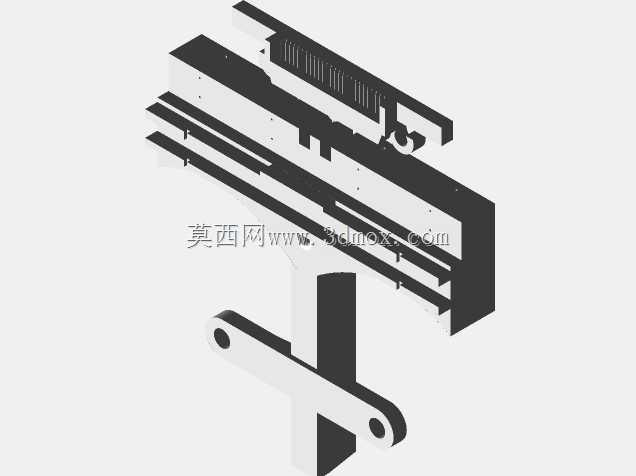

　　行走部分采用四轮布局，前轮设置独立的转向连接结构，转向摇臂与转向拉杆的连接位预留了足够的摆动间隙，可保证转向过程中轮胎与车架不发生运动干涉，后轮作为动力输出端，轮毂采用辐条式结构设计，在保证结构强度的同时降低了旋转部分的惯量，轮胎选用带细密防滑纹路的橡胶材质，可在硬质铺装路面提供足够的抓地力，避免起步、转向过程中出现打滑问题。前端的防撞连接结构采用高韧性的工程塑料材质设计，突出于车身最前端，在发生低速碰撞时可首先吸收冲击能量，避免主体承载框架与内部动力组件受到直接撞击，同时该防撞结构为快拆设计，通过两颗固定螺栓与车架前端连接，碰撞损坏后可快速更换。

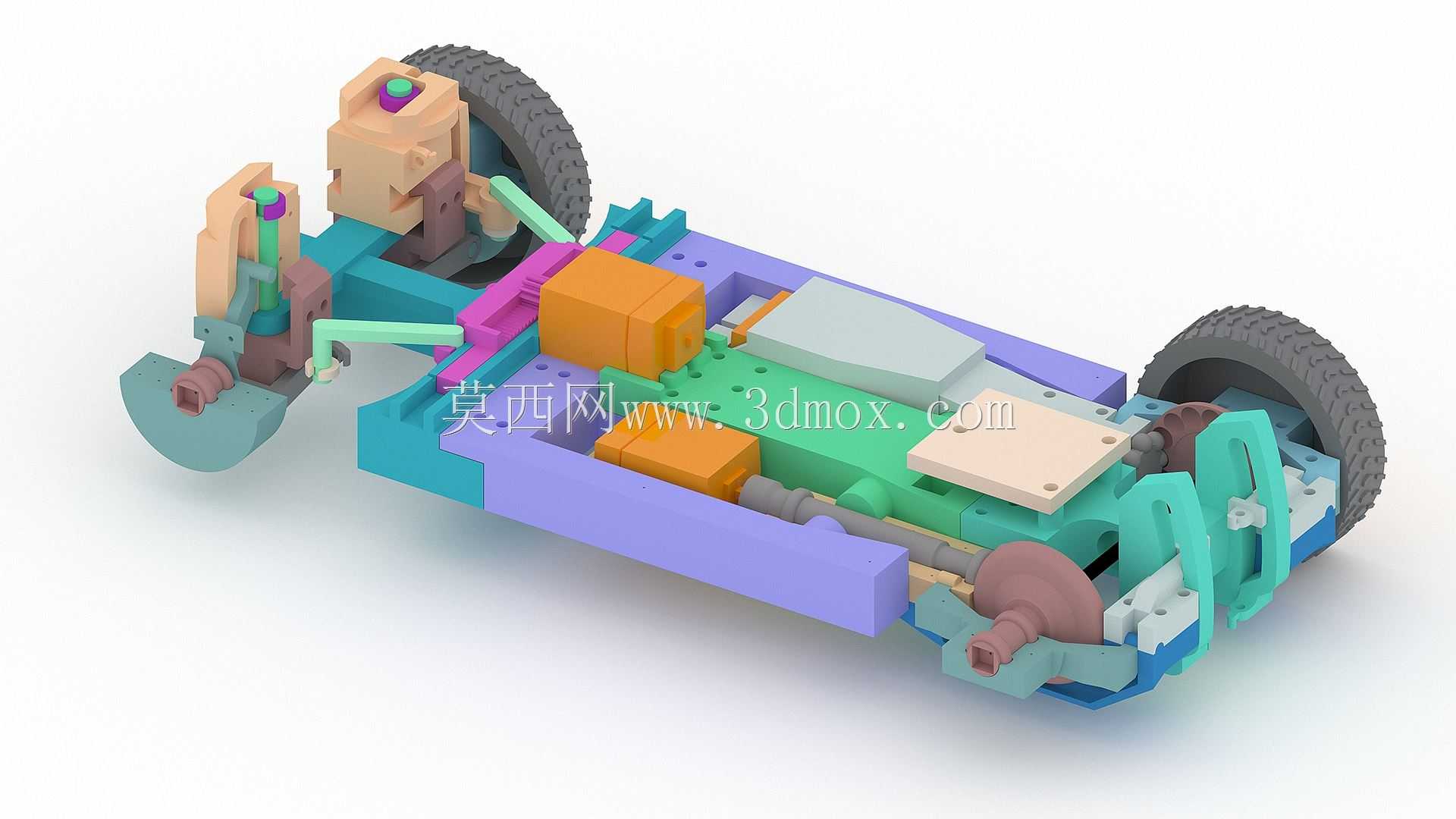

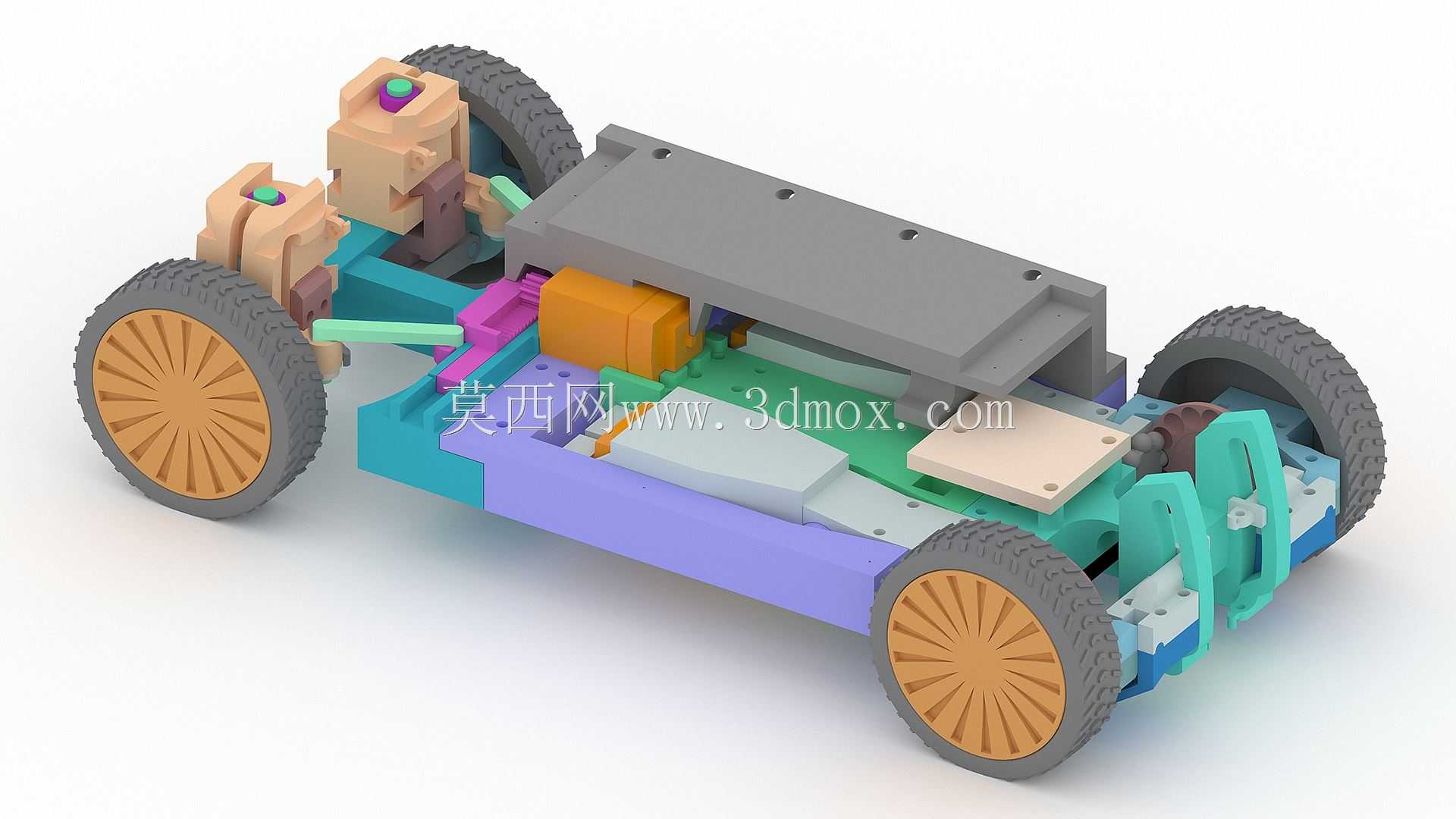

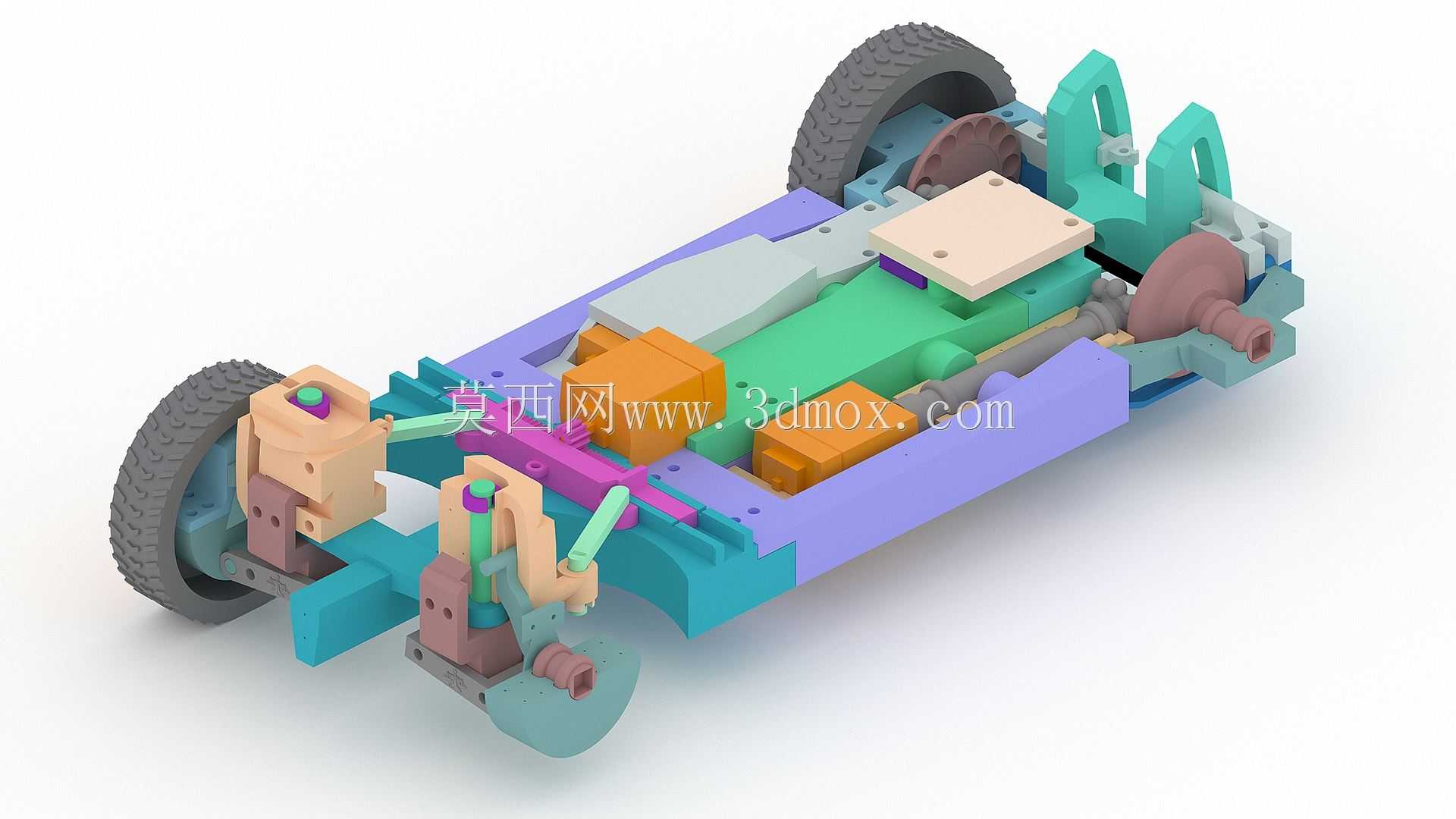

　　车身侧部的分层结构设计将动力舱、电控舱、电池安装位做了物理分隔，不同功能模块的安装区域互不干扰，布线时可沿侧部预留的走线槽布置线路，避免线路与运动部件发生剐蹭。从安装边界来看，主体承载框架的宽度控制在轮距以内，上层安装面的平面度公差控制在0.2mm范围内，可保证搭载的精密传感器、作业模组的安装基准精度，车身整体离地间隙设置为12mm，既可以保证通过普通路面的微小凸起，又能降低整车重心，提升高速行走过程中的稳定性。转向结构的最大转角设置为35度，对应的最小转弯半径可控制在0.8m以内，能够在狭小空间内完成转向操作，适配室内实验、狭窄区域作业的场景需求。

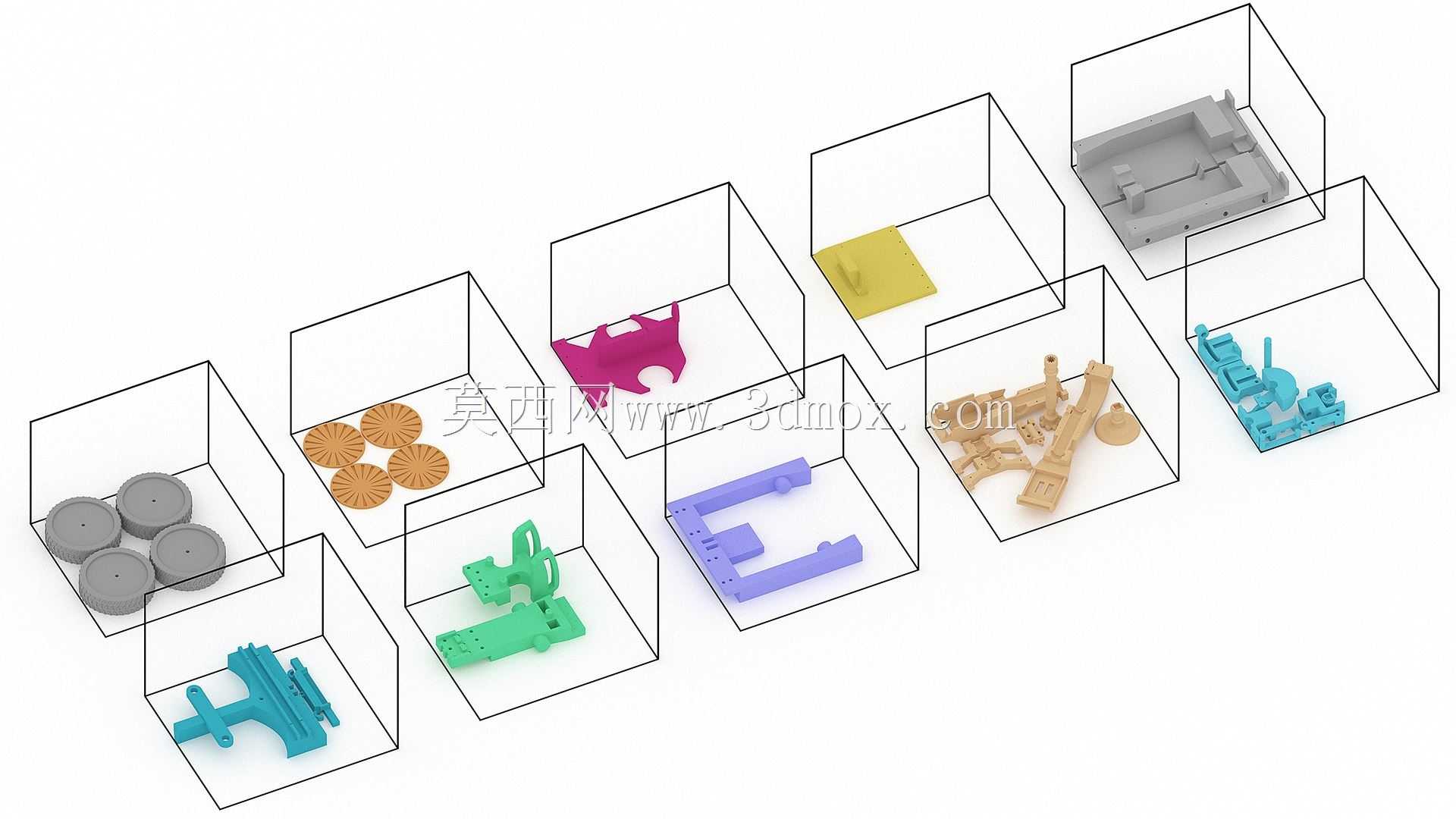

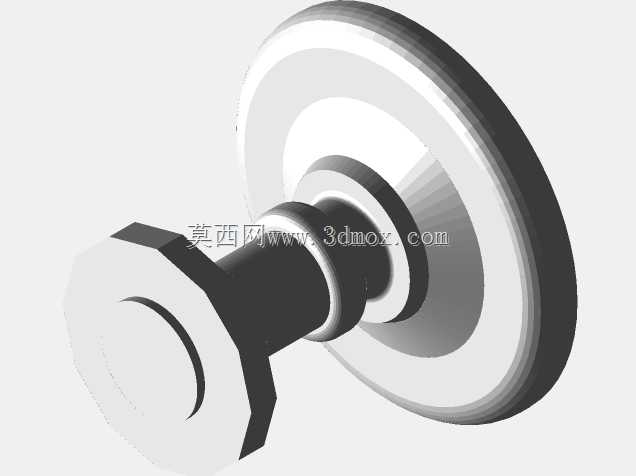

　　动力安装位预留了标准的28mm直径电机安装孔，可适配不同功率的直流减速电机，用户可根据负载需求更换对应扭矩的动力单元，无需修改车架的安装结构。电池舱的内部尺寸可容纳常规的2S锂电池组，供电接口预留了通用的接插件安装位，可快速完成电源的更换与接线。整车的连接部位全部采用标准螺栓连接，没有采用胶粘、焊接等不可拆卸的连接方式，后期维护时可单独拆解任意一个部件进行更换，降低了维护成本。在设计过程中，针对轮系的同轴度做了专门的公差约束，前后轮的安装轴孔同轴度公差控制在0.1mm以内，可避免车轮转动过程中出现偏磨、运转阻力过大的问题，转向连接部位的销轴与孔的配合采用间隙配合，既保证转向动作的灵活性，又不会出现过大的旷量，影响转向控制精度。上层承载板的厚度设置为5mm，采用加强筋结构提升抗弯强度，在搭载1kg以内的负载时，承载板的最大变形量不超过0.1mm，不会影响上层搭载设备的工作精度。
