4PIN RGB灯带接线用焊接辅助连接器

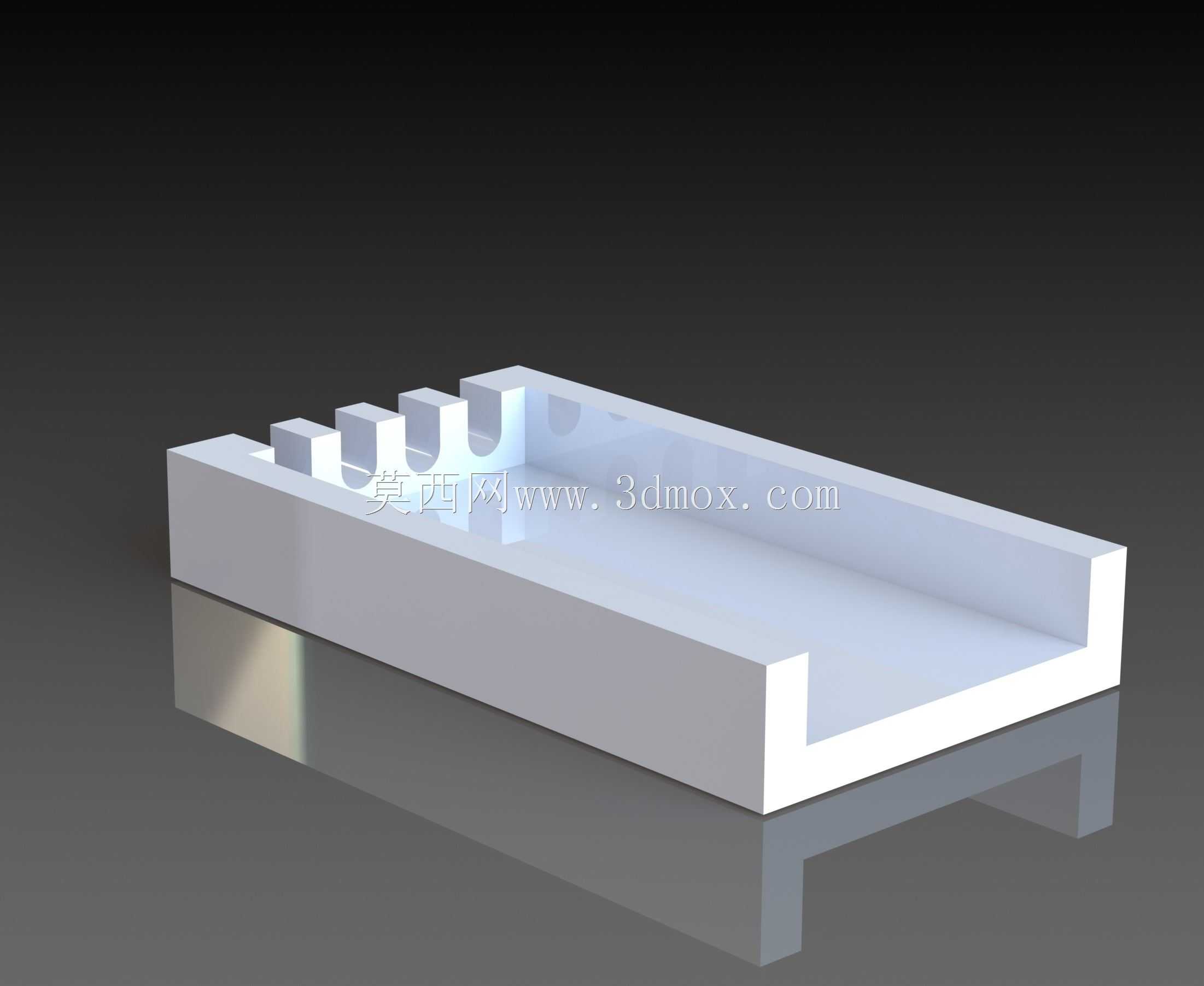

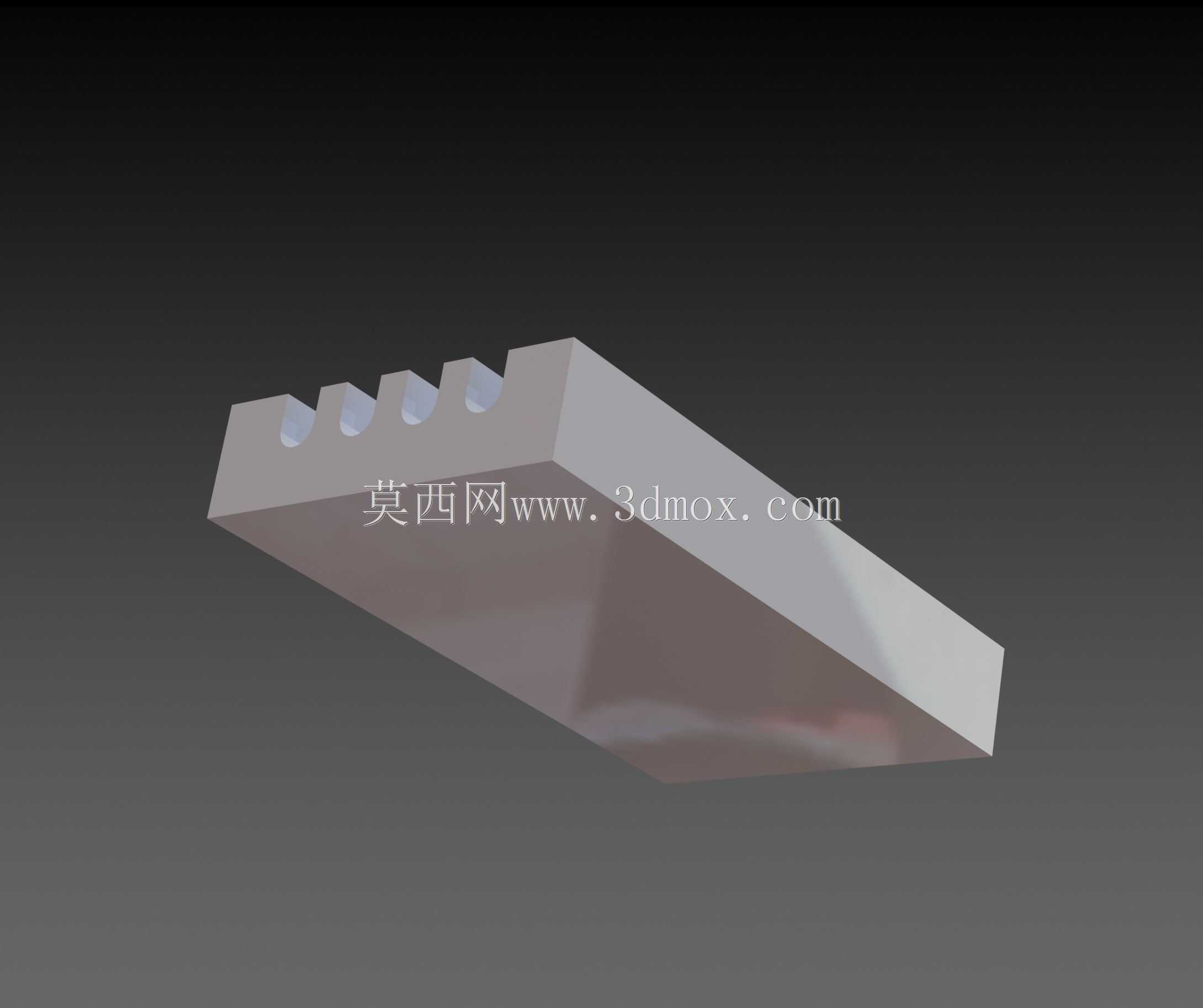

　　在电子装联的现场作业环节，RGB灯带的跳线焊接一直是小批量加工、手工改装场景里的效率痛点——常规4PIN RGB灯带的线芯间距窄，焊盘裸露面积小，手工持线对位时极易出现线芯偏移、相邻焊盘短路、焊锡流淌粘连的问题，尤其是在灯带安装空间受限、需要高空或狭窄柜体内部作业时，手持线材对位的操作难度会进一步提升，焊接不良率居高不下。这款4PIN RGB条连接器正是针对这类场景开发的焊接辅助结构，核心作用是在跳线与灯带焊盘焊接前，对跳线端头进行精准定位与临时固定，让操作人员无需持续手持线材对位，即可完成稳定的焊接作业。从结构设计来看，整体采用敞口槽式结构，槽体一端设置四个等距排布的定位卡槽，卡槽的间距完全匹配常规4PIN RGB灯带的焊盘中心距，卡槽的槽宽适配常用的22AWG-24AWG电子线线芯直径，跳线剥除绝缘层后的线芯可以直接卡入对应卡槽内，卡槽的凸起挡边会限制线芯的横向位移，避免焊接过程中线芯偏移导致的相邻焊点短路。槽体的内部空腔尺寸刚好可以套入RGB灯带的端头部分，空腔的两侧内壁设置微小的导向倒角，安装时可以快速将灯带端头滑入槽内，让灯带的四个焊盘与卡槽内固定的线芯精准对齐，无需反复调整对位。

　　槽体的深度经过反复验证，既可以保证灯带端头插入后不会轻易松脱，又不会遮挡焊盘位置，给烙铁头预留足够的操作空间，焊接时烙铁可以从槽体的敞口侧直接接触焊盘与线芯，完成上锡固定，焊接完成后可以直接将连接器从灯带端头上取下，重复用于下一个点位的焊接辅助，也可以根据使用需求选择留在线材与灯带的连接处，作为焊点的绝缘防护外壳使用。从安装边界来看，这款连接器的整体外形尺寸紧凑，长度仅适配灯带端头的焊接区域，宽度与常规5050灯珠款RGB灯带的宽度一致，高度不超过灯带表面灯珠的高度，即使在灯带需要穿入铝槽、嵌入安装缝隙的场景下，使用该连接器辅助焊接的焊点也不会出现凸起过高导致的安装卡滞问题。

　　在实际使用场景中，这类连接器不仅适用于常规室内RGB灯带的安装接线，还可以用于户外亮化工程中灯带的现场接线、展会临时布置的灯带快速改装、电子DIY项目里的灯带跳线焊接，甚至在小型电子加工厂的小批量灯带组装工序中，也可以作为低成本的焊接定位工装使用，大幅降低手工焊接的对位难度，减少虚焊、短路、线芯脱落等不良问题。设计过程中重点考量了手工操作的便利性，槽体的边角都做了R0.5的圆角处理，避免操作时划伤操作人员的手指，卡槽的入口处做了扩口导向，剥好的线芯可以轻松卡入，不需要额外使用镊子反复调整，槽体的壁厚控制在1.2mm，既保证了足够的结构强度，多次重复使用不会出现卡槽变形、槽体开裂的问题，又不会因为壁厚过大导致整体尺寸臃肿，影响狭窄空间内的操作。

　　针对不同线径的使用需求，卡槽的内侧设置了微小的防滑凸点，当卡入较细的线芯时，凸点可以增加线芯与卡槽的摩擦力，避免线芯在焊接前从卡槽内滑落，当卡入较粗的线芯时，卡槽的侧壁可以产生微小的弹性形变，牢牢夹住线芯，适配一定范围内的线径差异，不需要针对不同线径准备多款定位工具。在焊接作业完成后，如果选择将连接器留在焊点位置作为防护，槽体的内部空腔可以容纳焊接后形成的锡点凸起，避免锡点直接接触安装面的导电材质造成短路，槽体的外壁平整，可以直接缠绕绝缘胶带或者套热缩管，进一步提升接线位置的绝缘性能与结构强度，相比单纯的绝缘胶带缠绕，这种硬质槽体的防护可以避免后续拉扯线材时焊点受力脱落，提升接线位置的抗拉伸能力。
