船用12V电池盒替换翼形锁紧螺母

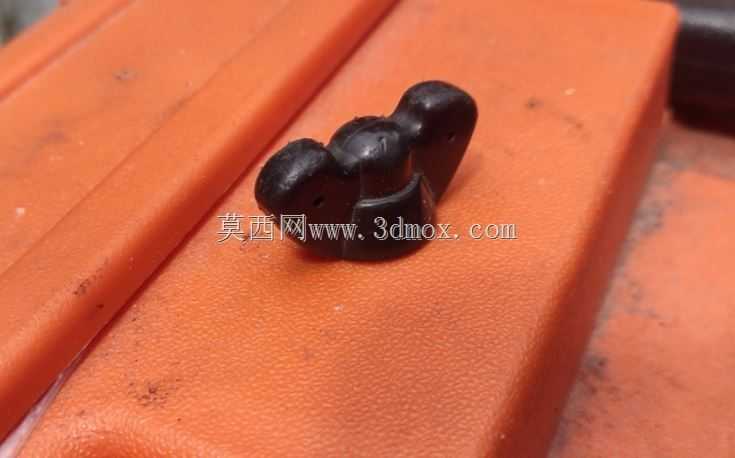

　　在小型船舶直流供电系统的日常运维场景里，Attwood品牌12Vdc电源中心电池盒的翼形锁紧螺母丢失是非常常见的故障——这类电池盒多布置在船艏储物舱、舷侧电池舱这类易受颠簸、盐雾侵蚀的位置，航行过程中的持续振动、开盖维护时的随手放置不当，都可能导致原配蝶形螺母脱落遗失，一旦缺失该锁紧件，电池盒上盖无法可靠压合，不仅会让电池接线端子暴露在高湿盐雾环境中加速氧化，还可能在船体大幅颠簸时出现上盖松脱、电池移位的风险，直接影响船舶直流供电的可靠性。

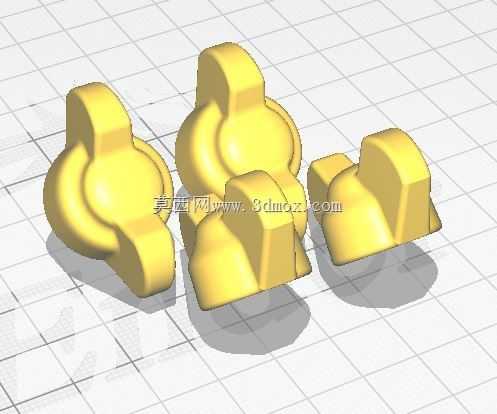

　　这款可打印的翼形螺母，就是针对这类替换需求开发的适配结构，设计之初就没有照搬原厂注塑件的尺寸逻辑，而是充分考虑了后期维修替换的实际工况：首先针对电池盒极性保护结构的尺寸差异，做了两种不同尺寸的规格，分别适配正极、负极接线柱旁的极性定位凸台边界，避免出现装反、干涉的问题，要知道船用直流供电系统极性接反的后果非常严重，轻则烧毁船载导航、照明等用电设备，重则引发电池短路起火，所以在安装边界的设计上，特意在螺母内侧做了和极性凸台匹配的避让槽，从结构上杜绝错装的可能。

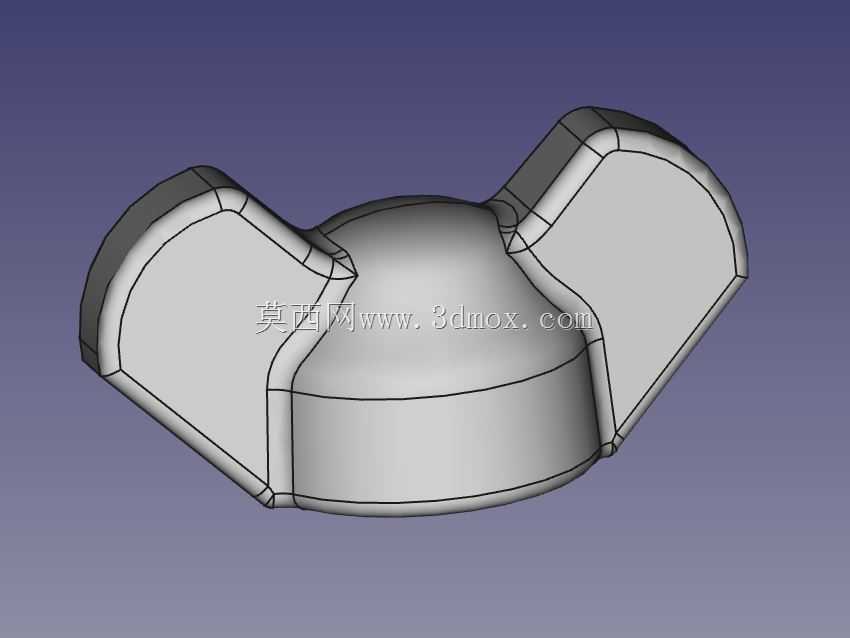

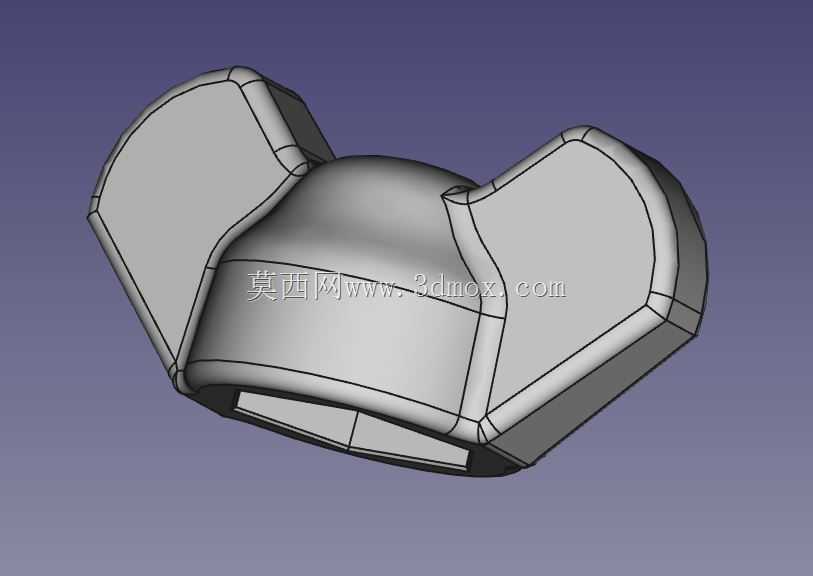

　　结构设计上，没有采用和原厂一致的全螺纹旋合结构，而是预留了环氧树脂粘接的配合间隙——很多老旧电池盒的接线柱螺纹在长期盐雾侵蚀下已经出现锈蚀、滑牙的问题，如果继续采用螺纹旋合的方式，很可能因为螺纹配合失效导致锁紧力不足，设计成粘接式结构，只需要在安装时在螺母内壁涂抹适量环氧结构胶，对准接线柱压合到位，待胶体固化后就能形成足够的锁紧强度，完全可以满足电池盒上盖的压合需求，同时翼形的握持部分做了圆弧过渡加厚处理，不需要借助扳手，徒手就能完成拧紧操作，哪怕是在颠簸的甲板上、没有工具的应急场景下，也能快速完成电池盒的锁紧固定。

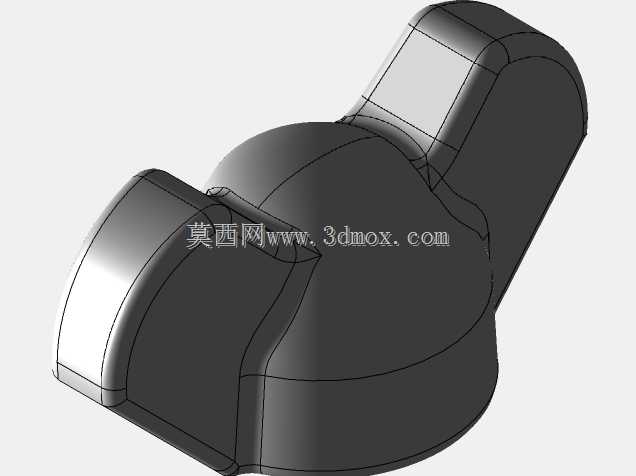

　　外形尺寸方面，两款螺母的翼展宽度都控制在32mm以内，厚度不超过12mm，完全适配原厂电池盒上盖的安装沉孔边界，不会出现突出上盖、干涉周边线缆布置的问题，螺母底部和电池盒上盖接触的位置做了0.8mm的环形凸台，压合时可以让压力均匀分布在盒盖的安装孔周边，避免长期锁紧应力集中导致塑料盒盖开裂。要知道船用电池盒多采用ABS或PP注塑材质，长期在紫外线照射、温差变化的环境下会出现材质变脆的问题，如果锁紧件的接触面积过小，很容易在振动过程中压裂盒盖，这个环形凸台的设计就是把接触压强降低到原结构的60%左右，大幅延长老旧电池盒的剩余使用寿命。

　　从实际使用的角度看，这类替换件不需要追求和原厂件完全一致的外观，核心要满足的是安装适配、锁紧可靠、耐候性足够三个核心要求，翼形部分的受力位置做了2mm的壁厚加强，即使在低温环境下材质韧性下降，也不会因为徒手拧紧的力矩出现翼板断裂的问题，内侧的粘接面做了网格状的滚花纹理，能够增加环氧胶的附着面积，粘接后的抗扭转强度可以达到15N·m以上，完全满足船用电池盒的锁紧力矩要求，不会因为航行中的持续振动出现松脱。

　　很多维修人员在遇到这类小配件丢失的问题时，往往会随便找一个普通螺母代替，不仅需要扳手才能拧紧，还没有极性防错的结构，很容易出现安装不到位、极性装反的问题，甚至因为螺母尺寸不合适压裂盒盖，反而造成更大的损失。这款翼形螺母的设计完全贴合船用电池盒的实际安装工况，从老旧设备的实际损耗情况出发，没有拘泥于原厂的结构形式，而是用更适合维修替换的粘接式结构解决了螺纹滑牙、配件难寻的痛点，两种尺寸规格覆盖了同系列电池盒正负极两个安装位的需求，不需要额外修改原有电池盒的结构，就能直接替换安装，大幅降低了船用供电系统的维护成本，也提升了小型船舶直流供电系统的运行可靠性。
