狭长海湾配套铰接式机械连接结构

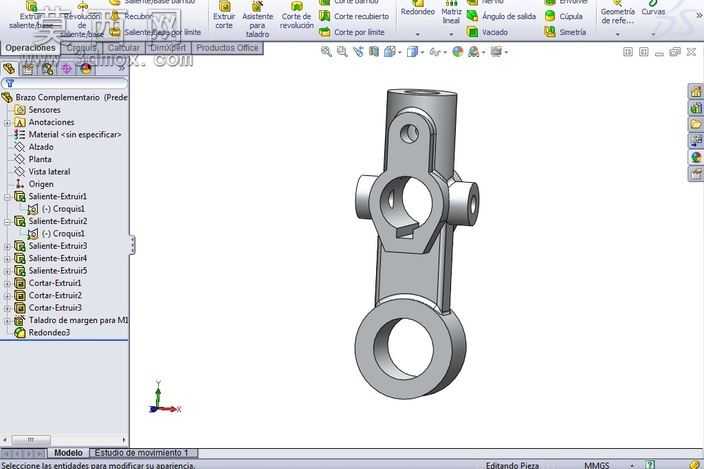

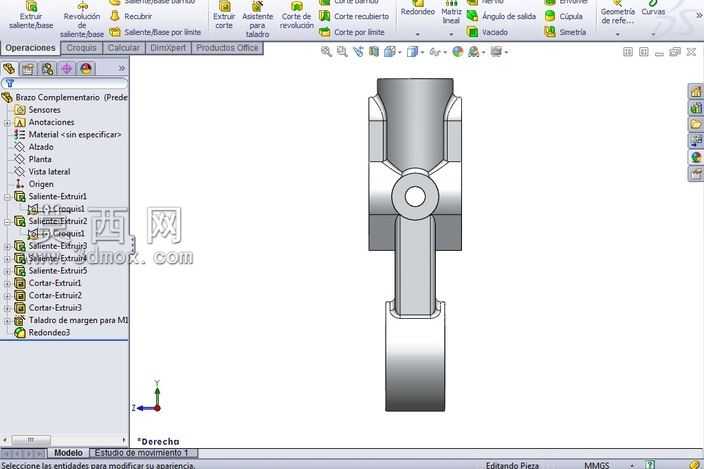

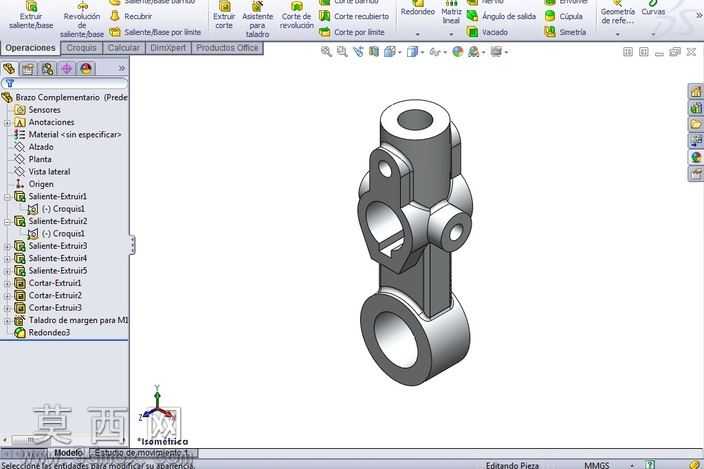

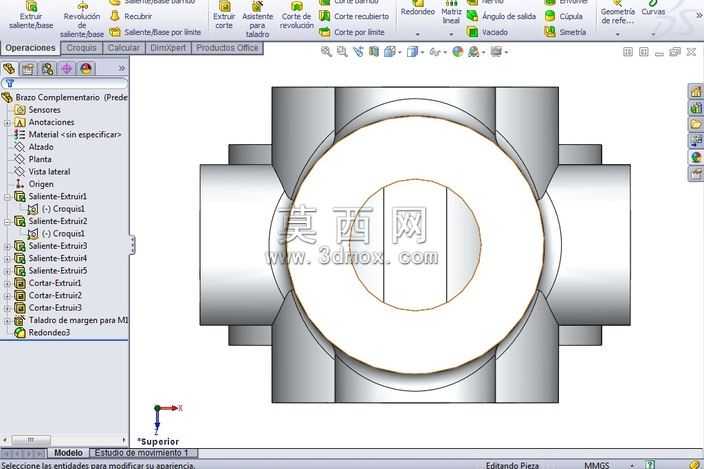

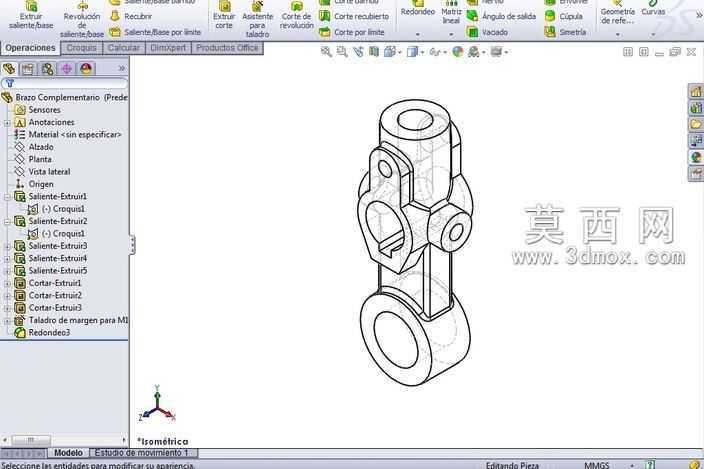

本作品为适配狭长海湾作业场景的配套机械连接结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动部件的设计规范，从基础草图绘制开始，依次完成主体基座、中间铰接销轴、下部连接臂的特征构建，通过拉伸、切除、倒角、圆角等基础特征命令搭建整体框架，针对铰接配合部位添加了精准的同轴心、重合配合约束，保证部件间可实现预期的相对转动动作。建模阶段对各部件的壁厚、配合间隙做了合理参数设置，主体基座部分采用一体化成型结构设计，上部预留与外部设备对接的安装腔体，腔体内部设置定位凸台结构，可实现与外接部件的快速定位装配；中间铰接部位采用销轴贯穿式连接结构，销轴两端设置限位挡边结构，避免工作过程中销轴脱出，同时在铰接接触面预留了合理的转动间隙，保证转动过程无卡滞、无过度旷量；下部连接臂采用等截面杆状结构，末端设置环形连接端，可与下方作业部件实现铰接联动。材质配置上，主体承载部件选用合金结构钢材质，表面做哑光金属质感处理，铰接销轴部位做表面硬化质感区分，清晰呈现不同部件的功能属性，整体模型无冗余特征，各结构边线做了合理的圆角过渡处理，避免应力集中问题，结构设计兼顾了承载强度与动作灵活性，可适配狭长空间内的往复摆动传动需求，整体装配逻辑清晰，各部件的连接关系明确，可直接用于后续的结构验证、运动仿真以及工程图导出工作，为对应场景下的机械传动系统设计提供了完整的三维结构参考。
