RadioShack通用多孔实验印刷电路板

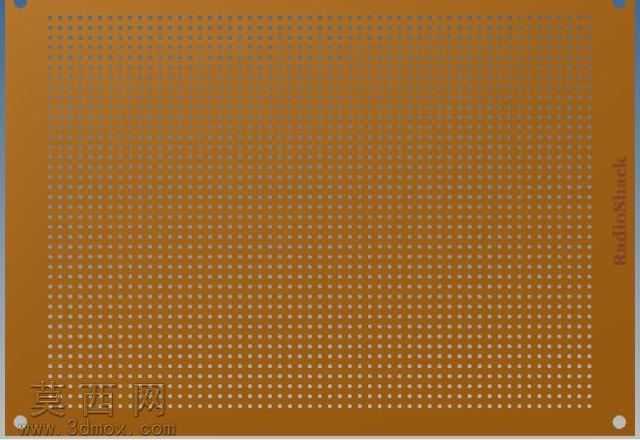

本款印刷电路板三维模型采用Autodesk Inventor完成参数化建模，建模过程严格还原通用实验用多孔板的真实结构特征，首先以矩形基板作为基础特征，基板整体采用规整的长方形轮廓，边缘做细微的圆角处理避免尖锐棱角，还原真实板材的加工工艺特征。建模核心为板面均匀排布的矩阵式通孔，建模时先绘制单排等距孔位的草图，通过线性阵列命令完成整板孔位的批量生成，严格控制孔间距与孔径的统一精度，确保每一个孔位的位置偏差控制在建模公差允许范围内，还原真实万用板的孔位排布逻辑，方便后续电子元件的插装模拟。材质渲染阶段，基板主体采用典型的酚醛树脂覆铜板材质表现，调整材质的漫反射颜色为暖棕褐色，添加细微的板材磨砂纹理与轻微的反光效果，还原真实PCB基板的哑光质感；孔位部分做凹陷处理，孔壁添加轻微的金属镀层质感，模拟真实板材孔位的铜箔包覆特征，板面角落添加细微的品牌标识压印细节，提升模型的真实还原度。结构设计上，模型还原了实验电路板的薄型平板结构，整体厚度均匀，边缘无多余凸起结构，完全匹配小型电路搭建的使用需求，建模时将基板与孔位特征做独立参数化设置，可根据实际需求快速调整板型尺寸、孔位间距与孔径大小，适配不同的电路实验场景。设计思路围绕小型电子电路快速原型搭建的实用需求展开，还原了这类通用多孔实验板无需定制蚀刻、可直接插装元件搭建临时电路的核心属性，模型整体布线简洁，特征层级清晰，无多余的冗余几何元素，既可以用于电子电路教学演示的场景素材，也可用于小型电子设备装配结构的虚拟验证，帮助设计者在三维环境中提前模拟元件在板面上的布局排布，提前规避元件干涉、安装空间不足的问题，提升电路原型设计的效率。
