嵌入式暗装单键墙壁电灯开关结构

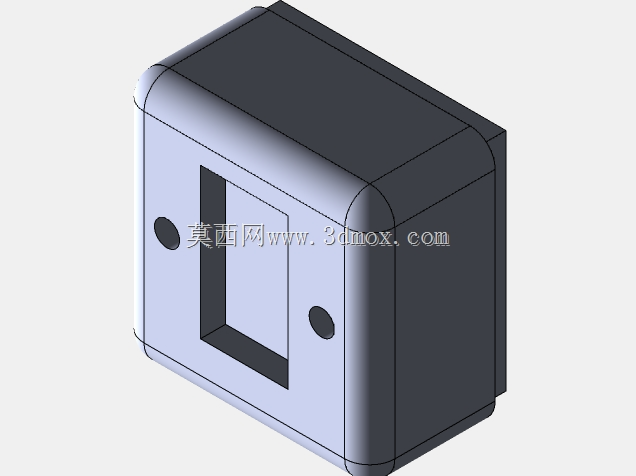

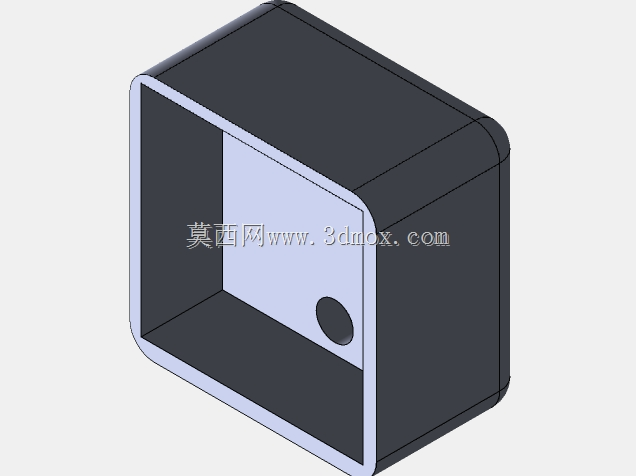

　　日常民用与商用建筑的照明回路控制场景中，墙壁开关是直接对接终端用户操作的核心低压电气配件，这款暗装式单键电灯开关的结构设计，完全贴合国内86型底盒的安装规范，整体外轮廓采用带圆角的方正造型，外露面板边缘做了小弧度倒角处理，既可以避免安装后刮蹭墙面腻子或壁纸，也能在日常使用中减少磕碰带来的边角崩裂问题。从结构分层来看，这款开关分为预埋底盒适配的内嵌壳体与外露操作面板两部分，内嵌部分的尺寸严格匹配常规暗装底盒的内部容纳空间，侧壁预留了接线端子的避让空间与走线槽位，安装时不需要额外对底盒进行扩孔改造，适配绝大多数新建住宅、老旧小区改造、商用办公空间的标准预埋底盒，不需要定制特殊安装配件。

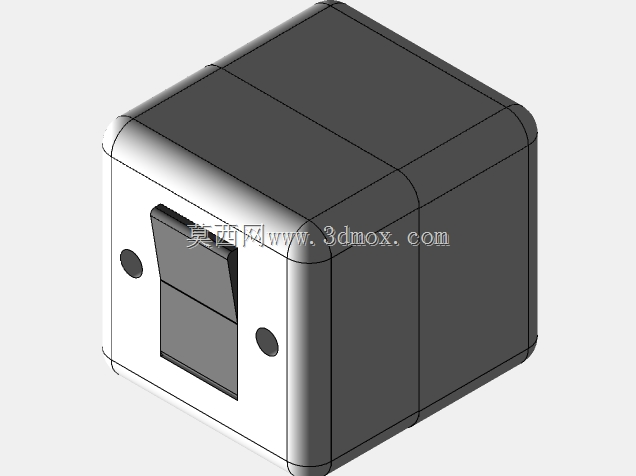

　　操作按键采用下沉式内嵌设计，按键表面与面板外表面保留微小的高度差，既可以避免日常清洁墙面时误触开关，也能减少灰尘、水渍顺着按键缝隙进入开关内部的概率，按键的按压行程设置在3mm左右，按压力度控制在适合日常手指操作的区间，不会出现按动过硬导致操作费力，也不会因为行程过软出现误触发的问题。从电路适配的角度，这款开关的内部结构预留了单极通断的触点安装空间，适配常规220V民用照明回路的载流要求，壳体内部设置了隔离筋位，将进线端、出线端与操作按键的机械结构完全分隔开，避免日常使用中出现电弧外露的安全隐患，同时筋位的设置也能提升整个壳体的结构强度，在面板受到外力按压时不会出现壳体变形导致的触点移位问题。安装结构上，开关两侧预留了标准的螺丝固定孔位，孔位做了沉台设计，固定螺丝安装后不会突出面板表面，后续可以搭配同规格的装饰盖板遮盖螺丝孔，保证墙面安装后的整体美观度。面板与内嵌壳体的连接采用卡扣式结构，拆卸维护时不需要撬动整个底盒，只需要用平口工具沿着面板边缘的预留拆卸缝就能取下面板，进行线路检修或者开关更换，大幅降低后期维护的操作难度。考虑到不同使用场景的适配性，这款开关的面板外边缘做了0.5mm的余量设计，安装时可以遮盖底盒周边墙面不平整的缝隙，不需要额外对墙面进行找补处理，对于老旧墙面改造的场景适配性更强。

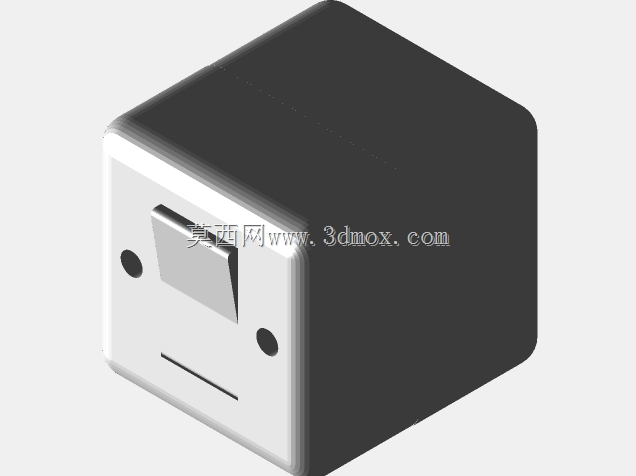

　　按键的位置设置在面板偏下的区域，符合普通人站立操作时的手指触控习惯，不需要抬手或者弯腰就能轻松按动，按键表面做了微凹的弧度处理，手指按上去的时候有明确的触感反馈，能清晰感知到开关的通断状态，不会出现按动后无法确认是否触发的问题。壳体的壁厚设置在1.8mm左右，兼顾结构强度与材料成本，既可以满足安装时的螺丝锁紧力要求，不会因为拧动螺丝导致壳体开裂，也不会因为壁厚过大造成材料浪费，同时整体重量控制在合理区间，长期安装在墙面上不会因为自重出现下坠移位的问题。内部的机械传动结构做了简化设计，减少了不必要的传动零件，既可以降低长期使用后的机械磨损概率，提升开关的使用寿命，也能减少装配工序，提升批量生产时的装配效率。

　　从使用场景的覆盖来看，这款开关不仅适用于家庭住宅的卧室、客厅、卫生间、阳台等区域的照明控制，也能适配写字楼、酒店、商铺等商用场所的照明回路控制，整体结构没有多余的装饰性设计，风格简约百搭，可以适配不同的墙面装修风格，不会出现与装修风格冲突的问题。针对潮湿区域的使用需求，这款开关的面板与壳体的拼接处做了错位挡边设计，可以减少洗漱时溅出的水渍顺着缝隙进入开关内部，适配卫生间、阳台等偶尔会溅到水的区域使用，当然如果是长期高湿度的淋浴区域，还是需要搭配专门的防溅盒使用，但本身的挡边结构已经能应对日常的少量溅水场景。接线端的结构预留了足够的操作空间，电工在接线时可以轻松将电线插入接线端子，不需要额外调整线的角度，固定螺丝的位置正对操作方向，用常规螺丝刀就能完成锁紧操作，不需要特殊工具，提升现场安装的效率。
