通量注射器壁挂式安装固定支架结构

　　在电子组装、小批量手工焊接、实验室试剂分装这类作业场景里，通量注射器也就是常用的焊剂注射器、定量点胶针筒，往往是随手取用的高频工具，以往多数作业台会直接把针筒平放在台面上，不仅容易滚落造成针嘴磕碰变形、内部流体泄漏污染台面，还会因为随意摆放占用操作空间，拿取时需要翻找打断作业节奏，壁挂式安装支架就是针对这类痛点设计的工位辅助固定结构。

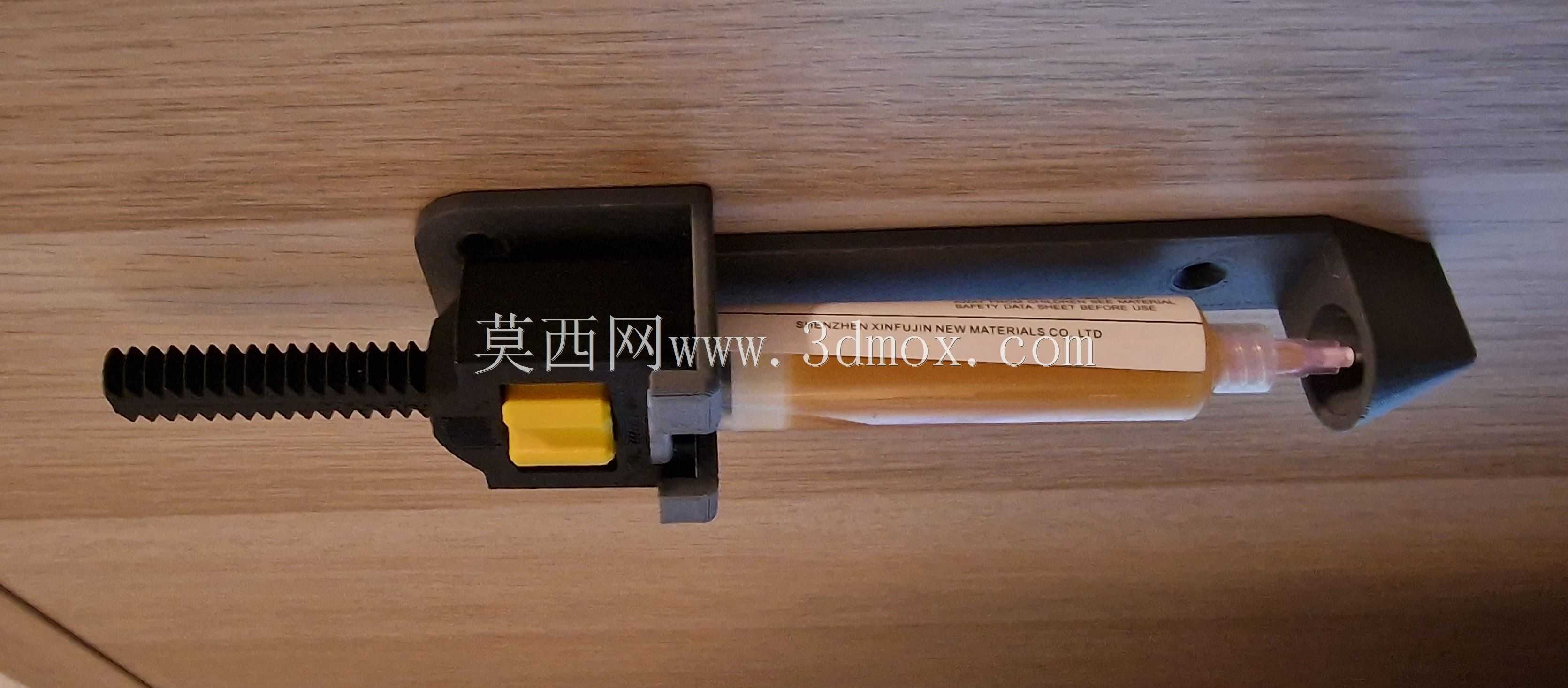

　　这款壁挂支架的核心用途，是将通量注射器稳定固定在垂直墙面、工位侧立板、设备侧壁这类垂直安装面上，让针筒保持竖直向下的收纳状态，既能够避免针筒内残留的焊剂、试剂因为平放出现回流、干结堵塞针嘴的问题，也能让作业人员伸手即可取放，不需要在杂乱的台面上翻找，大幅提升连续作业的流畅度。结构设计上没有采用复杂的卡扣或者快拆结构，而是做了适配常规通量注射器筒身直径的半包围承托槽，槽体内侧预留了0.8mm的间隙，既可以适配不同壁厚的针筒外壁，也能让针筒取放时没有卡滞，不需要额外调整锁紧结构，单手握持即可完成取放动作。承托槽的下部做了内收的限位凸边，凸边高度刚好卡在针筒下端的法兰台阶位置，即使支架受到轻微的碰撞震动，针筒也不会从槽内滑落；上部做了向外翻的导向倒角，放回针筒时不需要刻意对准槽口，顺着倒角就能滑入固定位置，降低盲操作的对位难度。

　　安装边界方面，支架的背部做了平整的安装贴合面，贴合面上预留了两个沉头安装孔，孔位间距适配常规的墙面膨胀螺丝、自攻螺丝安装尺寸，安装时只需要在垂直面上打好两个对应孔位，锁入螺丝即可完成固定，不需要额外的安装转接件；支架整体向外的伸出长度控制在85mm以内，不会因为突出过多占用通道空间，也不会在人员走动时发生磕碰。承托槽的内径适配市面上主流的10cc、30cc规格通量注射器筒身，不需要额外更换适配套就能兼容多数常用规格的针筒，针对部分带防滑筋的针筒外壁，槽体内侧做了对应的避让凹槽，避免筋位顶住槽壁导致针筒无法放到底的问题。

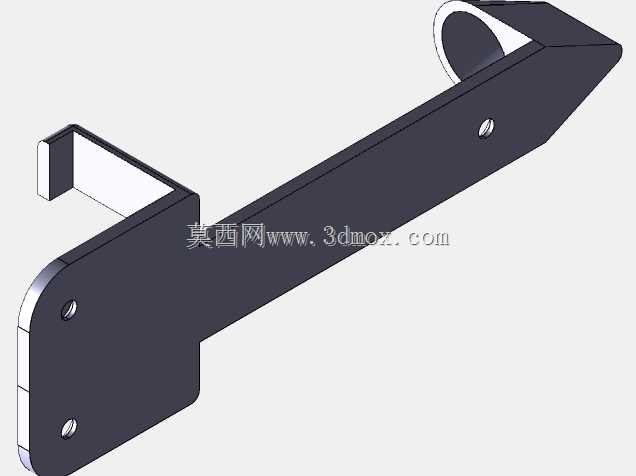

　　设计思路上优先考虑了工位场景的耐用性，整体结构没有薄壁易断的薄弱位置，承托槽与背部安装面之间做了三角加强筋连接，即使长期放置满装的针筒，也不会出现承托槽下垂变形、连接处断裂的问题。支架的安装高度可以根据作业人员的操作习惯灵活调整，通常安装在作业人员站立或者坐姿时手肘高度附近，取放时不需要抬臂或者弯腰，符合人体工程学的操作范围。针对焊接工位的使用场景，支架的外露边缘全部做了R2的圆角处理，没有尖锐的毛刺棱角，避免拿取针筒时刮擦到作业人员的手腕或者手套；材质适配3D打印加工的需求，所有壁厚都控制在2.5mm以上，打印时不需要添加支撑结构即可一次成型，后期也可以根据实际使用的针筒尺寸，快速调整槽体内径参数适配特殊规格的注射器。

　　实际使用中，这类壁挂支架除了固定通量注射器之外，也可以临时放置点胶针筒、小型镊子、焊笔这类细长型的工位工具，只要杆径在承托槽的适配范围内都可以稳定放置，不需要额外增加其他固定结构。相比台面放置的针筒架，壁挂式的安装方式完全不占用台面操作空间，对于操作空间紧张的小型焊接工位、实验室实验台来说，能够释放更多的台面区域放置待加工工件、焊接设备等必需品，同时竖直放置的针筒能够让内部的流体始终向针嘴方向汇聚，减少针筒尾部的流体残留，降低耗材的浪费。
