多功能壁挂立式纸巾架结构设计方案

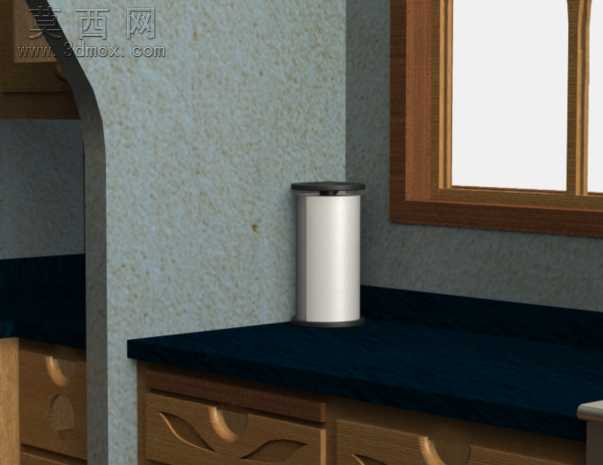

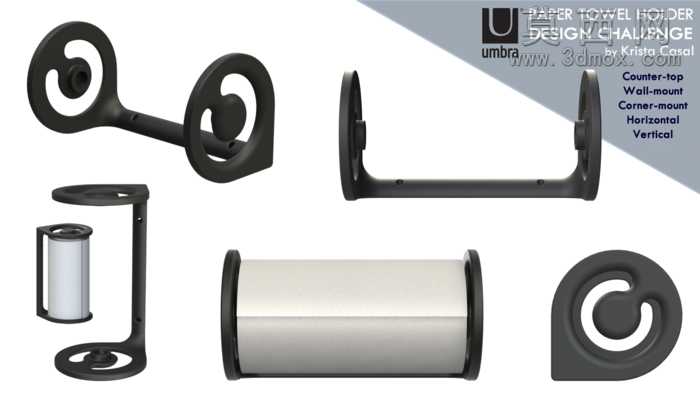

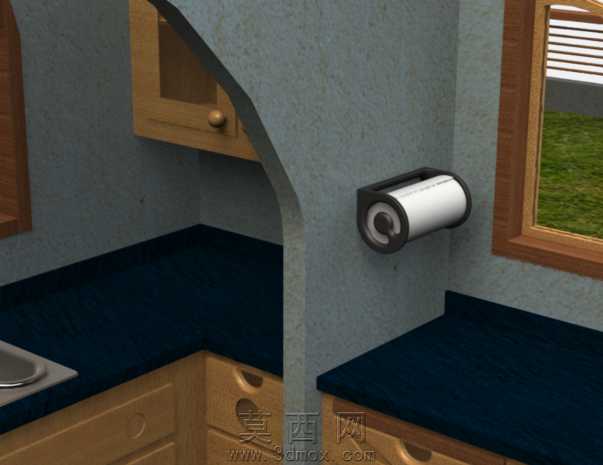

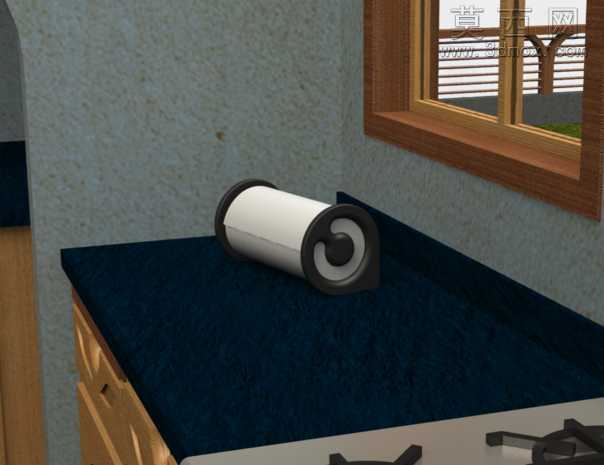

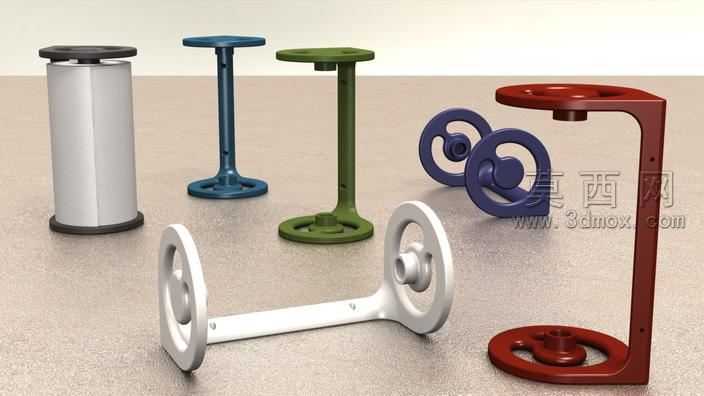

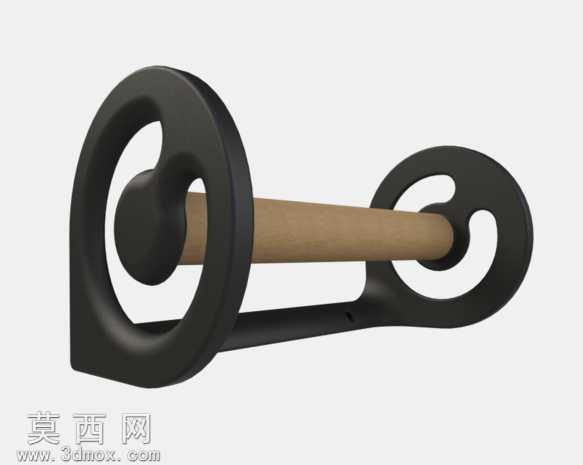

本作品为多场景适配的纸巾架三维建模设计，整体采用对称式结构逻辑完成建模搭建，主体支撑结构通过曲面拉伸、倒圆角、布尔运算完成基础形态塑造，两侧固定支座预留标准安装孔位，可适配墙面、台面、墙角等不同安装场景的固定需求。建模过程中对卷纸承载轴做了可拆卸结构设计，轴体与两侧支座采用卡扣式配合，无需额外紧固件即可完成卷纸的更换操作，降低日常使用的操作复杂度。支座部分采用流线型曲面造型，通过样条曲线绘制轮廓后做双向放样生成实体，边缘做全圆角光滑处理，避免尖锐边角带来的使用安全隐患，同时提升整体外观的柔和质感。材质渲染阶段，主体支撑结构采用哑光磨砂黑色硬质塑料材质，调整材质粗糙度参数至0.7、反射强度0.15，还原磨砂塑料的细腻哑光质感；中部卷纸承载的滚轴部分采用拉丝不锈钢材质，设置金属纹理方向为轴向，粗糙度0.2、金属度0.9，模拟不锈钢金属的细腻拉丝纹理与柔和反光效果，两种材质形成视觉与触感上的层次区分。结构设计上兼顾多种安装使用模式，既可以通过支座背部的挂孔完成水平墙面的壁挂安装，也可通过底部支撑结构实现台面立式放置，同时适配墙角转角位置的垂直安装需求，支架的开口结构做了导向弧度设计，卷纸可直接从侧方卡入完成安装，无需拆卸轴体即可快速更换纸巾，适配不同内径规格的厨房卷纸、擦手纸使用。整体建模严格遵循装配干涉校验，所有活动配合位置预留0.2mm的装配间隙，确保卡扣结构插拔顺畅、卷纸转动无卡顿，曲面造型做连续性校验，保证外观曲面光滑无折痕，渲染阶段采用三点布光方案，主光源从侧上方45度照射突出材质质感，辅光源补光弱化阴影死黑区域，背景采用浅灰色渐变突出产品主体形态，完整还原产品在不同使用场景下的实际呈现效果，兼顾结构实用性与外观设计感，适配厨房、卫浴、餐边等多场景的使用需求。
