MCP6002-E_SN贴片运算放大器封装结构

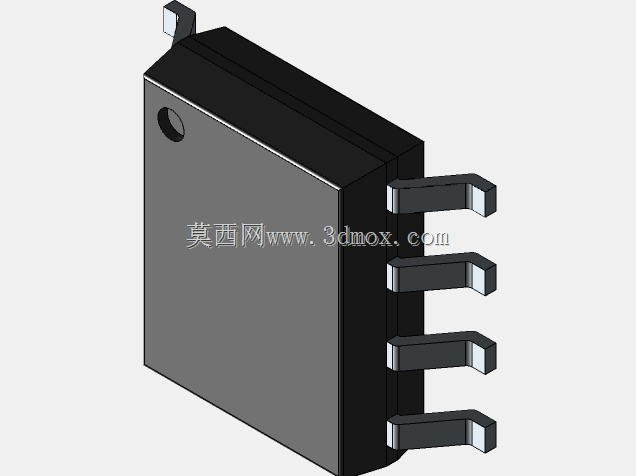

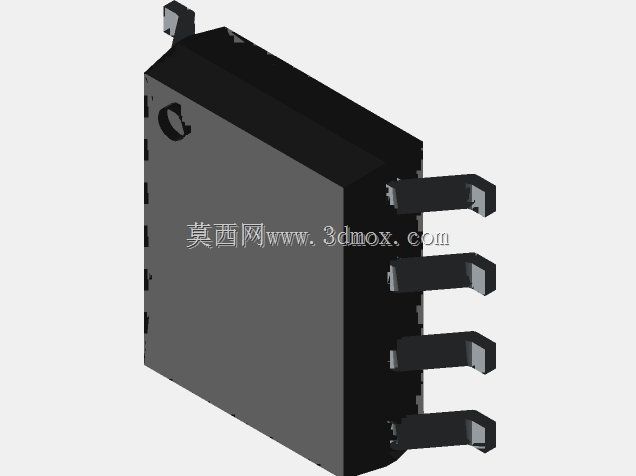

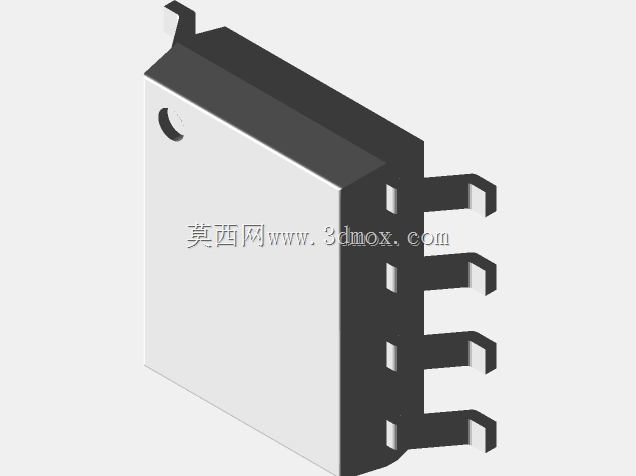

　　这款模型还原了SOP-8封装的全部结构细节：器件本体采用塑封成型的直角切边设计，顶部的定位凹槽对应引脚1的标识位，生产环节的丝印工位可以直接通过这个凹槽快速确认器件方向，避免反向贴装的批量不良。引脚部分采用鸥翼型成型设计，每根引脚的弯折角度、伸出长度、引脚间距都严格按照JEDEC标准的SOP-8封装公差制作，引脚末端的焊盘接触区域做了微凸的平面处理，保证回流焊过程中焊锡能够均匀爬升，减少虚焊、立碑等SMT工艺缺陷。从实际应用场景来看，这类双路运放常被布置在PCB的信号采集区域，靠近传感器接口端子布置，用来做微弱信号的前置放大、有源滤波处理，这就要求器件本体的高度不能超过周边接插件的安装高度，避免外壳装配时出现顶壳问题。在工业控制板卡、消费类电子主板、传感器信号调理电路的PCB布局阶段，工程师最先需要确认的就是板载IC的实体封装边界，MCP6002-E_SN作为常用的双路运算放大器，其SOP-8贴片封装的三维结构还原，直接决定了PCB焊盘设计、器件间距校核、SMT钢网开孔的合理性。很多刚接触硬件结构协同设计的工程师容易忽略IC实体模型的细节，只调用EDA软件自带的简化封装库，等到打样回流焊后才发现引脚共面度偏差、器件本体和周边电解电容干涉、散热焊盘尺寸不匹配等问题，反而拉长了项目迭代周期。

　　模型还原的器件本体厚度、引脚伸出本体的长度、引脚根部到本体边缘的距离，都可以直接导入PCB结构校核环节，用来确认器件和周边走线、过孔、结构件的安全间距。设计思路上，这款封装模型没有做过度的简化，既保留了塑封本体的拔模斜度细节，也还原了引脚成型过程中的圆角过渡，不会出现简化模型里引脚直角弯折导致的干涉误判。很多工程师在做三维布局时，习惯用方块代替IC本体，忽略引脚的弯折形态，等到实际装配时才发现引脚和下方的走线层距离过近，存在耐压不足的隐患，而这款模型的引脚形态完全还原实物，导入装配后可以直接测量引脚到PCB表层走线的距离，确认安规间距是否满足要求。

　　安装边界方面，模型的实体边界完全对应实物的最大实体尺寸，也就是包含了塑封本体的成型公差、引脚的成型公差后的最大外轮廓，在做PCB器件布局时，直接按照这个模型的外轮廓预留3mil以上的工艺间距，就可以满足SMT贴装的设备精度要求，不会出现贴装头吸嘴取料时和周边器件碰撞的问题。另外，模型本体侧面的脱模斜度细节也有体现，塑封器件从模具中脱出时会存在微小的斜度，这个细节在做高密度PCB布局时尤为重要，当两个IC相邻布置时，如果按照纯直角方块计算间距，实际生产中两个器件的本体上部可能会因为脱模斜度出现顶碰，导致器件贴装后倾斜，进而引发引脚虚焊。从信号调理电路的实际使用角度，这类运放的周边通常会布置0.1uF的去耦电容，电容的布置位置需要尽可能靠近器件的电源引脚，模型的引脚位置精度可以帮助工程师在三维环境下确认电容的摆放位置，保证电容焊盘到器件电源引脚的走线长度最短，减少电源纹波对运放输出精度的影响。对于做整机结构设计的工程师来说，这款模型还可以用来确认器件到外壳内壁的距离，尤其是在做薄型化消费类电子产品时，PCB到外壳的间隙通常只有1mm左右，准确的器件高度模型可以避免外壳装配时压到器件本体，导致器件损坏或者PCB变形。

　　很多时候硬件工程师和结构工程师的协同偏差，就来自于器件模型的精度不足，硬件工程师按照简化封装布局，结构工程师按照器件手册的标称高度预留间隙，忽略了器件本体的公差和引脚焊接后的焊锡厚度，最终导致装配干涉。这款模型的尺寸基准完全以引脚的焊接面为基准面，导入装配后可以直接和PCB板的表层基准对齐，不需要额外调整坐标，焊锡厚度的预留空间也可以通过模型的引脚底面和PCB表面的间隙来设置，保证工艺校核的准确性。在做自动化测试工装设计时，准确的IC模型还可以帮助设计测试探针的位置，探针需要顶在引脚的中心位置，避开引脚的弯折区域，如果模型的引脚位置存在偏差，就会导致探针顶偏，划伤引脚或者接触不良，影响测试效率。
