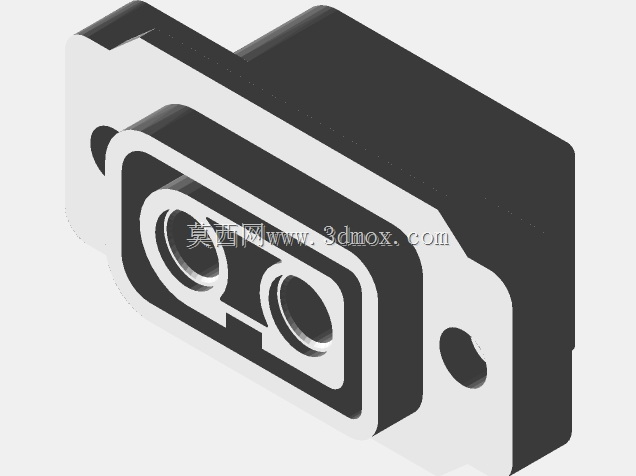

XT60E-F板载式大电流电源接插件结构设计

　　在航模动力系统、小型储能电源、工业低压配电板卡的布线场景里，大电流接插件的接触可靠性、安装适配性直接决定整套供电链路的稳定性，XT60E-F作为板载固定型的XT60系列母端接插件，就是针对板端直连需求开发的连接部件。不同于常规线束端的XT60接插件，这款接插件采用法兰式安装结构，两侧预留的安装孔位可以直接通过螺丝固定在PCB板、设备壳体或者绝缘安装板上，避免接插件在反复插拔过程中出现受力偏移、焊盘脱落的问题，这一设计思路完全贴合板端连接的受力特性——日常插拔过程中产生的侧向力、轴向推力会通过法兰结构直接传递到安装基体上，不会直接作用在焊接引脚与PCB的连接位置，大幅提升长期使用的连接可靠性。从功能特性来看，这款接插件的接触件采用双孔同轴式结构，内部的弹性接触端子可以适配标准XT60公端插针，额定载流能力可以满足常规动力回路的大电流传输需求，接触电阻控制在极低水平，大电流工况下的温升表现稳定，不会因为接触不良出现局部过热的隐患。接插件的主体绝缘部分采用耐温、绝缘性能优异的工程塑料材质，介电强度可以满足低压直流供电场景的绝缘要求，同时具备一定的抗冲击、抗振动性能，能够适应移动设备、户外设备的复杂使用环境。

　　在外形尺寸与安装边界的设计上，这款接插件的主体轮廓做了防呆设计，接口处的异形轮廓可以避免公端插反，从根源上杜绝反接带来的电路损坏风险；法兰安装面的平整度公差控制在合理范围内，安装后可以和安装基体紧密贴合，不会出现缝隙过大导致的晃动问题；焊接引脚的伸出长度、引脚间距完全匹配常规PCB布线的焊盘设计，不需要额外改板就可以直接完成焊接装配，引脚的位置度公差控制严格，波峰焊或者手工焊都可以顺利完成装配，不会出现引脚偏位无法插入焊盘的问题。

　　从实际应用场景出发，这款接插件除了常规的航模电调板、电源管理板使用之外，在小型储能设备的输出接口、低压工控设备的电源输入接口、3D打印机的加热回路供电接口等场景都有广泛的适配性，板载固定的结构相比线束转接的方案可以减少一组线束连接点，既降低了线路的接触损耗，也节省了设备内部的布线空间，让整体结构更加紧凑。在结构设计的细节处理上，接插件的接口边缘做了导向倒角，公端插入时可以顺着倒角顺利滑入接触位，不需要刻意对准就可以完成插拔，日常维护、部件更换的时候操作效率更高；接触端子的固定结构做了防松设计，端子嵌入绝缘本体之后有倒刺结构锁定，不会在多次插拔之后出现端子后退、接触不良的问题；法兰安装孔的位置做了沉台设计，安装螺丝的头部可以完全沉入沉台内，不会突出安装面影响其他部件的布局。

　　对于结构设计人员来说，选用这款接插件的时候只需要按照给定的安装孔位、主体轮廓预留安装空间，同时注意焊接引脚的走线宽度满足载流要求即可，接插件本身的结构已经充分考虑了安装、使用、维护全流程的需求，不需要额外设计固定支架或者防护结构，就可以满足大部分场景的使用要求。在三维建模过程中，这款接插件的模型还原了实际产品的所有装配特征，包括法兰安装孔的尺寸、引脚的位置与尺寸、接口的内部轮廓、防呆结构的细节，建模时的公差设置完全匹配实际生产的零件公差，在做装配干涉检查的时候可以直接调用，不需要额外调整尺寸就可以完成整机的装配验证，有效减少结构设计阶段的反复改模、调整的工作量。
