电动自行车电池固定安装电源底座结构

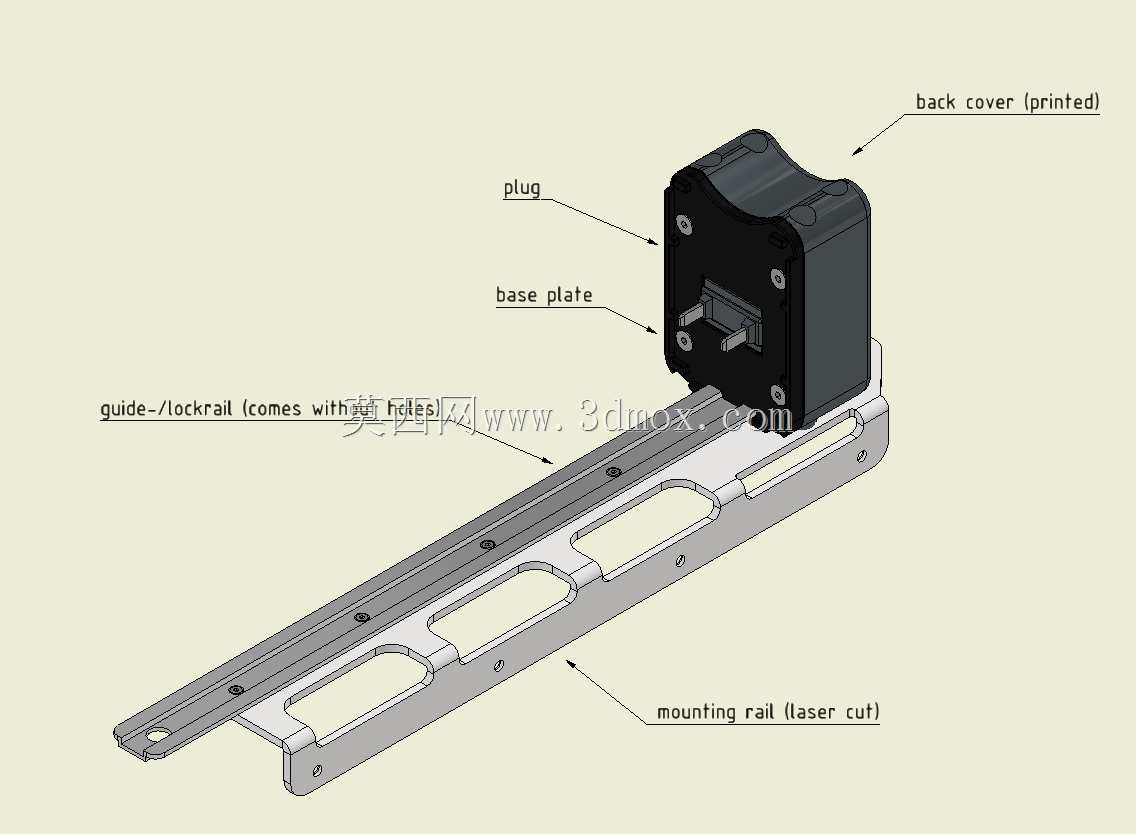

　　在短途个人出行载具的动力系统改装与定制场景中，电池安装固定结构的可靠性直接决定了整车使用的安全性与维护便捷性，这套适配15.6Ah规格动力电池的安装底座，正是针对小型电动两轮车的改装需求完成的结构设计，核心解决电池在车架上的稳固固定、电气接口对位、拆装便捷性三个核心工程问题。从结构组成来看，整套底座分为激光切割成型的长条形安装导轨、注塑成型的底座基板、插接式电源接头、3D打印制作的后盖四个核心部分，各部件之间通过标准紧固件完成连接，没有采用复杂的一体化成型结构，兼顾了小批量制作的工艺可行性与后期维护的替换便利性。

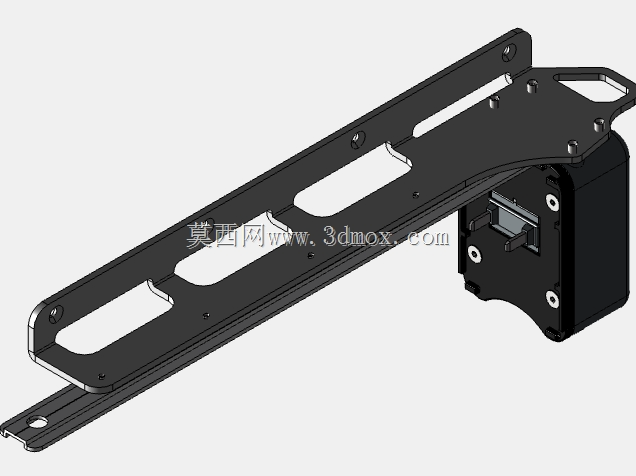

　　安装导轨作为整套结构与车架连接的承载基础，采用长条形钣金结构设计，沿长度方向均匀布置了多组安装孔位与镂空减重槽，安装孔位的间距适配常规自行车车架的管材安装点位，可直接通过喉箍或者螺栓固定在车架斜梁或者后货架位置，镂空槽在不降低结构抗弯强度的前提下，有效降低了整套结构的自重，同时导轨上加工有与底座基板配合的导向锁止边，基板可沿导轨导向边滑入到位后通过侧边的固定螺丝锁止，避免骑行过程中出现横向窜动。

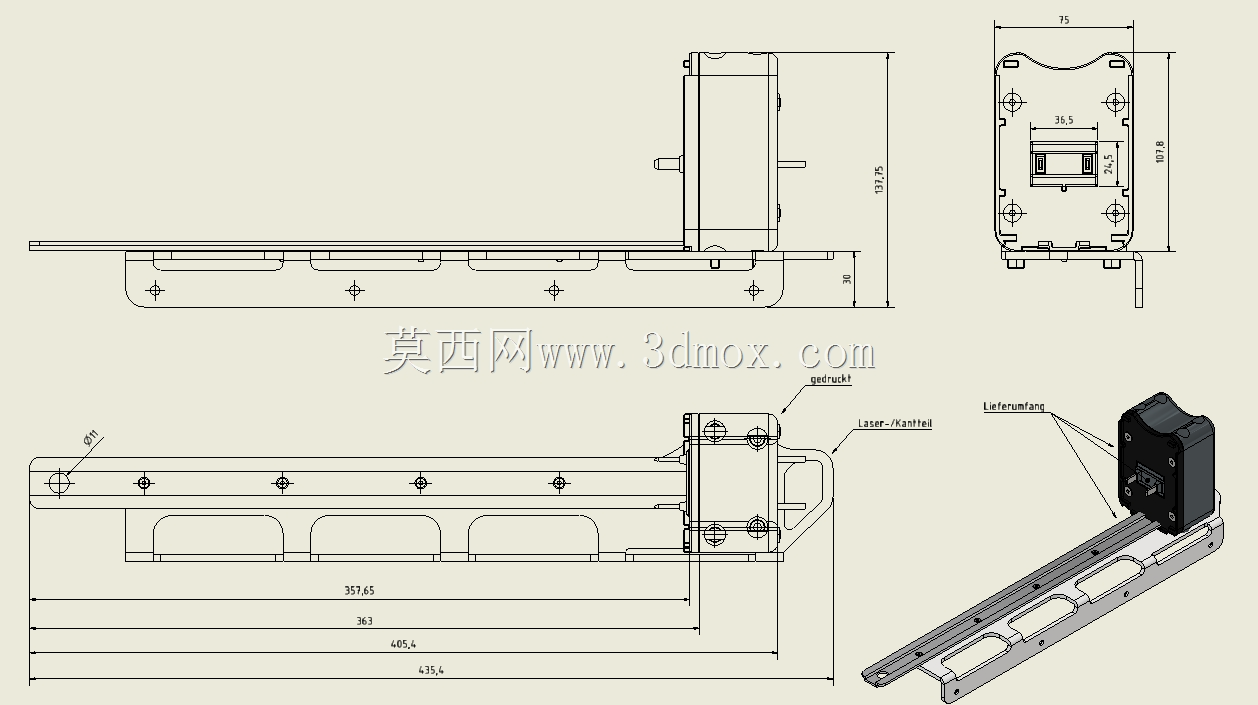

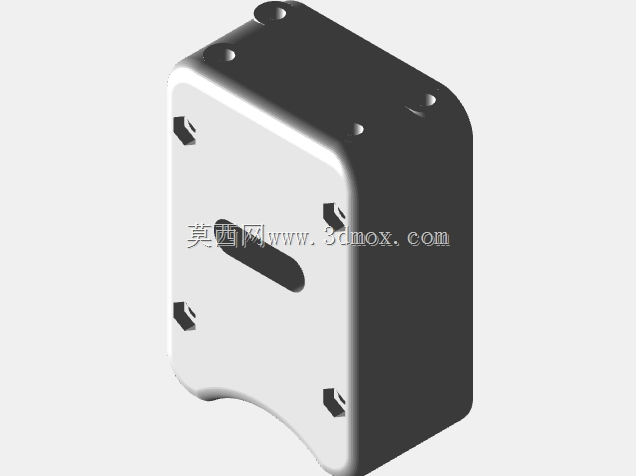

　　底座基板是整套结构的核心承载件，上面集成了电源插接件的安装定位槽、电池定位凸台、与后盖连接的螺丝柱，电源插接件采用凸出式公头设计，与电池端的母座直接对位插接，省去了额外接线的步骤，拆装电池时只需沿导轨方向滑动即可完成电气连接的通断，不需要反复插拔线束，降低了接插件磨损导致接触不良的概率。后盖部分采用3D打印工艺制作，主要作用是覆盖基板背面的接插件引脚与固定螺丝，避免骑行过程中泥水、灰尘进入接插件部位造成短路或者锈蚀，同时后盖的曲面造型与电池端部轮廓完全贴合，安装后不会出现突出的棱角，避免剐蹭骑行者的衣物或者腿部。从安装边界尺寸来看，整套导轨的长度可适配多数硬壳电动自行车电池的安装跨度，基板部分的安装位尺寸与对应规格电池的底部定位槽完全匹配，安装后电池底部与导轨之间留有均匀的间隙，可避免骑行过程中路面颠簸导致电池外壳与金属导轨直接碰撞产生异响或者磨损，接插件的伸出高度经过精准核算，电池滑入锁止位置时刚好完成电气插接，不会出现插接过浅导致接触不良、或者插接过深顶坏接插件的问题。

　　在实际使用场景中，这套底座可适配个人DIY改装的电动自行车、小型电动漫游载具的电池安装需求，相比通用型的电池扎带固定方式，这种导轨式锁止结构的固定强度更高，可承受非铺装路面骑行时的持续振动，不会出现电池移位、线束拉扯断裂的问题，同时快拆式的滑动安装结构，需要取下电池充电时不需要拆卸任何固定螺丝，直接沿导轨滑出即可，操作便捷性远高于传统的螺栓紧固结构。设计过程中针对不同部件的受力特性匹配了对应的加工工艺，承载受力的导轨采用钣金激光切割工艺，精度高、结构强度好，形状复杂的后盖采用3D打印工艺，不需要开模即可制作出贴合的曲面造型，兼顾了小批量制作的成本与结构精度，各部件之间的连接全部采用标准规格的内六角螺丝，后期维护替换时不需要特殊工具，常规的内六角扳手即可完成拆装。接插件部位的周边设计有挡边结构，即使在雨天骑行，路面溅起的水也不会直接冲到接插件的引脚位置，提升了电气连接部分的防水防尘能力，导轨末端设计有防脱限位结构，电池滑入到位后会被限位块挡住，不会因为骑行振动从导轨末端滑出，只有手动按下限位卡扣才能取出电池，进一步提升了使用过程中的安全性。
