带螺纹结构瓶体成型模具三维设计

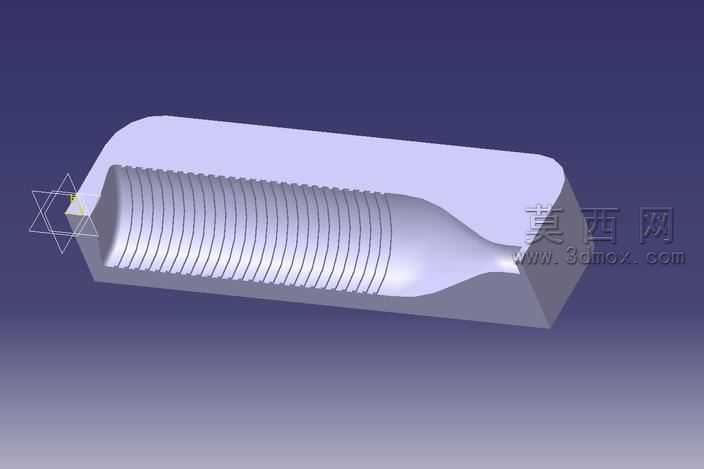

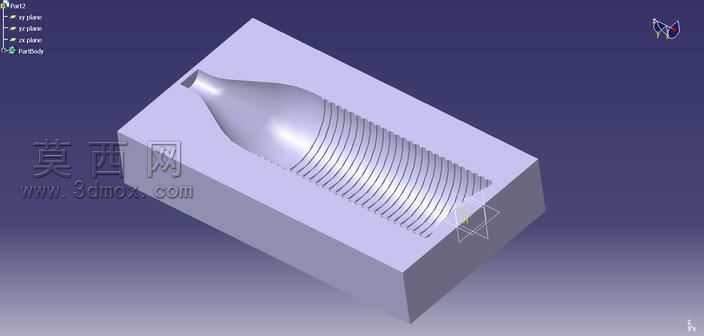

本作品为带外螺纹结构的瓶体成型模具三维设计，采用三维参数化建模方式完成整体结构搭建，建模过程中优先对目标瓶体的外形特征进行逆向拆解，提取瓶身流畅的弧面过渡曲线、瓶口的小直径定位段、瓶身连续排布的外螺纹牙型轮廓作为核心建模基准，通过凸台拉伸、曲面切除、螺旋扫描切除等特征操作完成模仁型腔的精准构建。模型整体采用方块式模仁基体结构，型腔完全内嵌于模仁实体内部，分型面沿瓶体最大轮廓线进行平整分割，确保开模过程中不会出现型腔刮蹭成品瓶身的问题。针对瓶身的细密外螺纹结构，建模时严格按照螺纹公称直径、牙距、牙型角参数生成连续螺旋曲面，通过曲面与实体的布尔运算完成型腔内部螺纹槽的加工特征还原，每一处螺纹槽的收尾处都做了平滑过渡处理，避免实际生产中出现脱模卡滞、螺纹牙型缺损的问题。材质设定上，模仁基体部分赋予预硬模具钢的金属材质，添加细微的磨砂纹理模拟钢材精加工后的表面质感，型腔内部的成型面赋予抛光镜面材质，还原模具抛光后的高光效果，渲染阶段采用冷色调环境光搭配定向补光，清晰凸显模仁的立体结构与型腔内部的轮廓细节，通过半透明剖切预览效果可直观看到型腔与瓶体外形的完全贴合状态。设计过程中充分考虑成型工艺的合理性，在瓶口对应位置预留了浇口与排气槽的结构空间，模仁边角处均做了倒角处理，避免应力集中导致的模仁开裂问题，整体结构紧凑，型腔尺寸精度控制符合塑料瓶吹塑或注塑成型的工艺要求，可直接用于后续的模具结构拆分、加工刀路生成等生产环节，为同类型带螺纹瓶体的模具设计提供了可参考的参数化建模模板。
