电源终端接线用T型插座结构设计

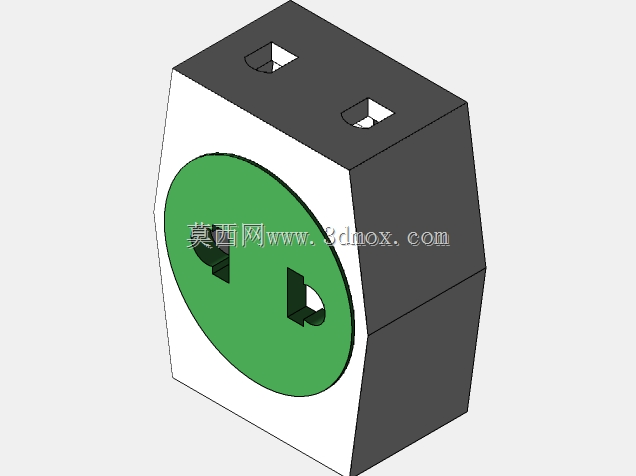

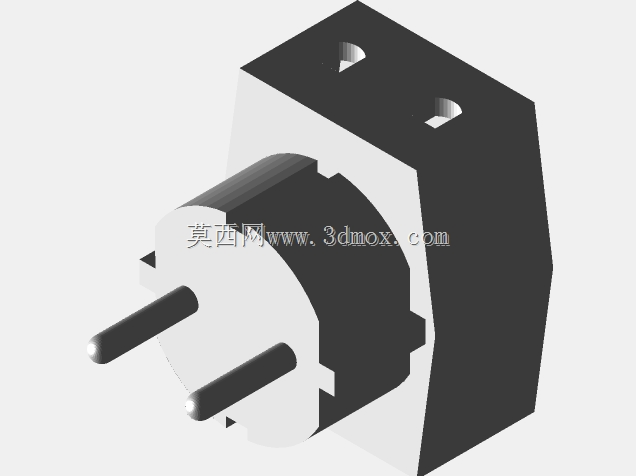

　　在低压配电末端的电源接驳场景里，这类T型终端插座常被用在小型控制柜内部、桌面设备供电支路、临时测试工装的电源引出端，承担单路交流电源的插拔式接驳任务，替代传统的螺丝压接端子，降低现场接线的操作门槛，也减少反复拆线接线带来的端子滑牙、线芯氧化问题。从结构上看，该部件采用分体式壳体设计，主体分为上下两个扣合的绝缘外壳，外壳前端设置圆形插孔面板，面板上预留两个扁形插孔位，插孔内部做了防误插的导向倒角，插脚插入时不会出现偏斜卡滞的情况，插孔的铜接触件被完全包裹在绝缘壳体内，外部没有裸露的带电部位，满足基本的电气绝缘防护要求。壳体顶部设置两个方形的安装固定孔，这两个孔位的间距经过适配常规的DIN导轨安装卡扣、或者面板螺丝固定的尺寸要求，既可以直接用M3螺丝固定在设备的绝缘安装板上，也可以搭配卡扣卡在35mm标准导轨上，适配不同的安装场景，安装孔周边做了局部加厚处理，避免螺丝锁紧时出现壳体开裂的问题。设计过程中优先考虑了绝缘材料的选型适配，壳体选用的是阻燃ABS材质，壁厚控制在2.5mm，既保证足够的结构强度，在插拔受力时不会出现壳体变形，也能满足UL94-V0的阻燃等级要求，避免接触件过热引燃壳体。

　　插孔内部的铜件采用锡磷青铜材质，一体冲压成型，接触臂的弹性变形量控制在0.3mm，既保证插脚插入后有足够的接触压力，减少接触电阻，也不会因为插拔力过大导致操作困难，铜件尾部设置压线结构，可以直接压接0.75-1.5平方毫米的多股铜芯线，压接部位做了防滑齿设计，导线压入后不会因为拉扯出现松脱。整体外形采用切角的方块造型，相比方正的壳体，侧边的切角可以减少相邻安装部件之间的干涉，在密集排布的接线端子排里，相邻两个插座之间可以预留出足够的手指操作空间，插拔插头时不会碰到相邻的带电部件。

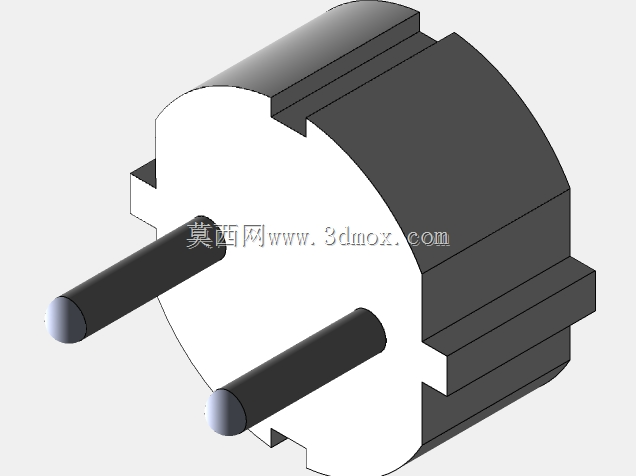

　　壳体的扣合结构采用卡扣加定位柱的组合方式，上下壳装配时定位柱先插入对应的定位孔，保证壳体对齐精度，之后周边的卡扣自动卡紧，不需要额外打螺丝固定，装配效率更高，后期如果需要检修内部铜件，也可以用平口螺丝刀撬开卡扣即可拆开，不会破坏壳体结构。在实际使用场景里，这类终端插座常配套在小型电源变压器的输出端，作为低压侧的电源输出接口，给外接的控制模块、传感器供电，相比直接引出导线的方式，插拔式的接口更方便后期的设备维护，更换外接部件时不需要重新拆线接线，也能避免接线错误导致的部件烧毁。插孔的中心距按照国标两孔插座的尺寸要求设计，可以兼容常规的两扁插电源插头，不需要定制专用插头，降低了配套使用的成本。

　　壳体背部设置了导线引出的缺口，导线从壳体尾部引出后，缺口位置做了圆角处理，不会划伤导线的绝缘层，避免导线破损导致的短路风险。在建模过程中，所有的配合面都预留了0.1mm的装配间隙，考虑到塑料件成型后的收缩率，卡扣的尺寸做了适当的补偿，保证批量生产时壳体扣合后不会出现松动或者扣合过紧无法拆开的问题。安装孔的位置距离壳体侧边的距离大于5mm，保证螺丝固定时，螺丝头不会超出壳体侧边，不会和相邻安装的部件产生干涉。整体结构没有复杂的曲面，所有的特征都适合注塑模具开模生产，没有倒扣或者难以脱模的结构，壳体的外表面做了细晒纹处理，既可以掩盖注塑产生的熔接痕，也能增加手持插拔时的摩擦力，操作时不容易打滑。
