150kV户外高压电流互感器结构设计

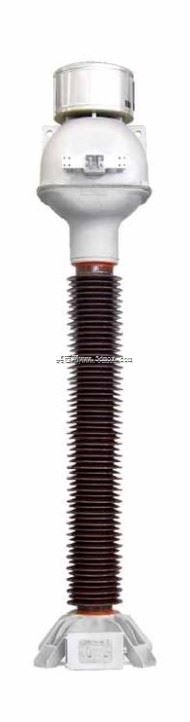

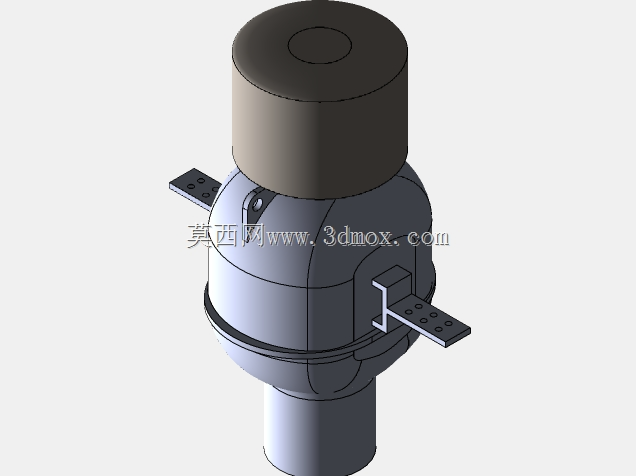

　　在110kV电压等级的户外敞开式变电站中，电流互感器是承担电流采样、继电保护信号传递、计量回路数据采集的核心一次设备，本次呈现的150kV等级电流互感器结构，适配110kV系统最高运行电压下的绝缘要求，可覆盖常规户外变电站、开关站的进线、出线、母联间隔的设备配置需求。从结构设计逻辑来看，设备整体采用直立式布置，上部为头部壳体，内部集成一次绕组、二次绕组及屏蔽结构，头部的均压环设计经过电场仿真优化，可有效降低高电压工况下的端部场强集中问题，避免长期运行中出现电晕放电，减少无线电干扰与绝缘老化速率。

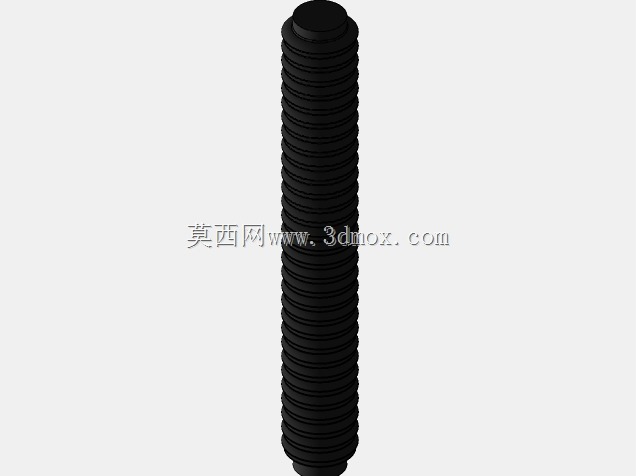

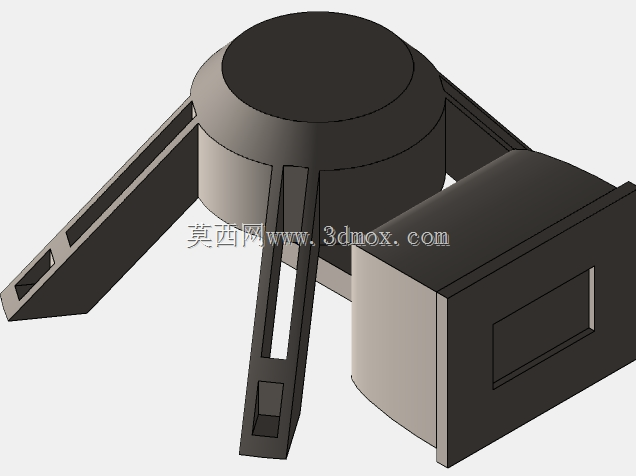

　　中部的长绝缘套管采用大小伞裙交替的结构设计，伞裙的伸出长度、相邻伞裙的间距均按照Ⅲ级污秽等级的爬电距离要求核算，可在多雨、多尘、沿海高盐雾等复杂户外环境下，保证足够的湿闪、污闪电压裕度，套管内部采用电容型绝缘结构，通过多层电容屏的均压设计，让径向与轴向的电场分布更均匀，避免局部绝缘击穿风险。下部的底座结构兼顾安装固定与接线功能，底座上预留的安装孔位匹配常规110kV设备支架的安装尺寸，安装时可直接通过螺栓固定在混凝土支架或钢结构支架上，底座侧面预留二次接线端子的安装空间，二次线缆可通过底座下部的穿线孔引入电缆沟，实现与主控室保护、计量屏柜的连接，同时底座设置有可靠的接地端子，满足电力设备接地规范要求，保障运行与检修过程中的人身、设备安全。

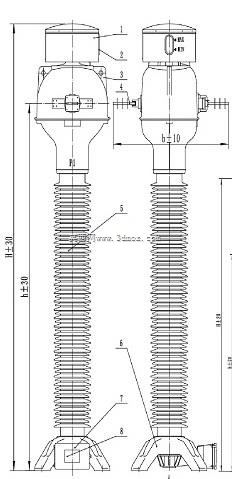

　　从安装边界来看，设备整体高度满足110kV配电装置的带电距离要求，设备带电部分与接地构架、相邻设备的空气间隙严格按照高压配电装置设计规范核算，安装时无需额外调整间隔宽度，可直接替换同电压等级的老旧电流互感器设备，适配现有变电站的改造升级需求。在功能实现层面，该结构可根据实际需求配置不同变比的二次绕组，分别满足计量、测量、保护等不同回路的精度要求，绕组的屏蔽设计可减少外部电磁场对采样信号的干扰，保证计量数据的准确性与保护动作的可靠性。头部的一次接线端子采用平板式接线结构，可适配不同截面的高压导线、管母的连接需求，接线端子的接触面做镀锡处理，降低接触电阻，避免长期运行中接头发热。

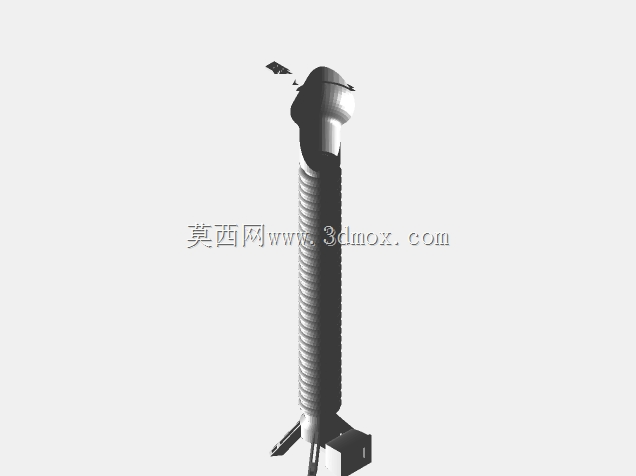

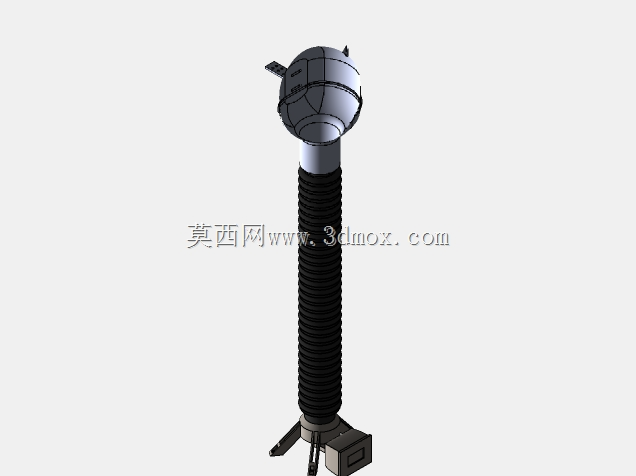

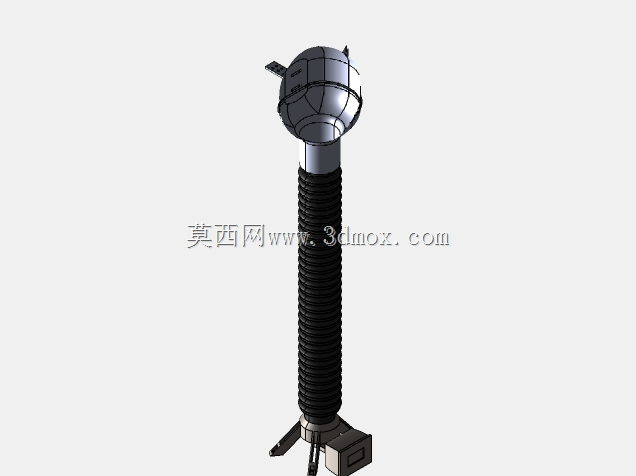

　　设备的密封结构采用多层耐老化橡胶密封圈，可实现IP65级别的密封防护，防止雨水、潮气进入设备内部，避免绝缘受潮导致的绝缘性能下降，密封圈的材质选用耐紫外线、耐高低温的特种橡胶，可在-40℃到+60℃的环境温度范围内长期保持密封性能，适配我国大部分地区的户外运行环境。从建模细节来看，整个结构的装配关系完全按照实际生产的装配逻辑搭建，伞裙的弧度、头部壳体的曲面、底座的加强筋结构都做了精准还原，可用于变电站三维布置的碰撞检查、施工模拟，也可作为高压电气设备结构设计的参考案例，帮助设计人员理解高压电流互感器的绝缘配合、结构布置、安装接口的设计要点，在进行配电装置布置时，可直接调用该模型校验设备与周边构架、导线的安全净距，提前发现安装过程中可能出现的干涉问题，减少现场施工的返工风险。
