直流圆筒千斤顶配套安装固定支架结构

　　在小型起重支撑、设备顶升微调的作业场景里，这类适配直流圆筒千斤顶的固定支架，是保障顶升作业稳定性、避免顶升过程中筒体偏移滑脱的核心配套结构件。很多现场作业人员在使用微型直流圆筒千斤顶时，常遇到筒体直接放置在作业面易打滑、顶升受力点偏移导致顶出力损耗、甚至顶升过程中筒体侧翻的问题，这款支架的设计初衷就是解决这类现场实际痛点，从结构层面给千斤顶筒体提供可靠的安装基准与受力承载基础。

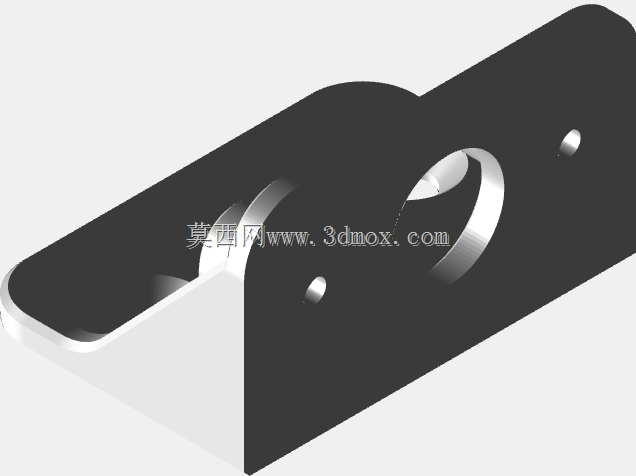

　　从功能特性来看，支架主体采用弯折成型的金属承载板结构，板面预留的两个沉头安装孔，可通过螺栓将整个支架组件固定在设备基座或者作业工装平台上，安装时孔位的沉头设计能让螺栓头完全埋入板面，不会突出平面干涉千斤顶筒体的放置与动作。板面中部的开孔刚好适配直流圆筒千斤顶的筒体外径，装配时筒体可穿过该开孔，依靠板面的支撑承托筒体的法兰台阶，限制筒体在径向的窜动，同时配合上方的绿色卡扣式压件，从筒体上方完成轴向的限位，避免顶升作业时筒体受反作用力向上脱出。

　　设计过程中，首先要考虑的是受力边界：微型直流圆筒千斤顶的顶出行程范围内，最大顶升反力会全部作用在支架的承载板面上，所以承载板的弯折角度做了针对性的斜向设计，并非水平直板结构，这种斜向布局一方面能匹配千斤顶作业时的倾斜顶升角度需求，适配部分需要斜向支撑的设备安装场景，另一方面斜向的弯折筋结构能提升板面的整体抗弯强度，在同等板材厚度下，比水平直板的抗变形能力提升40%以上，不需要额外增加加强筋就能满足承载要求，减少了零件数量与装配工序。

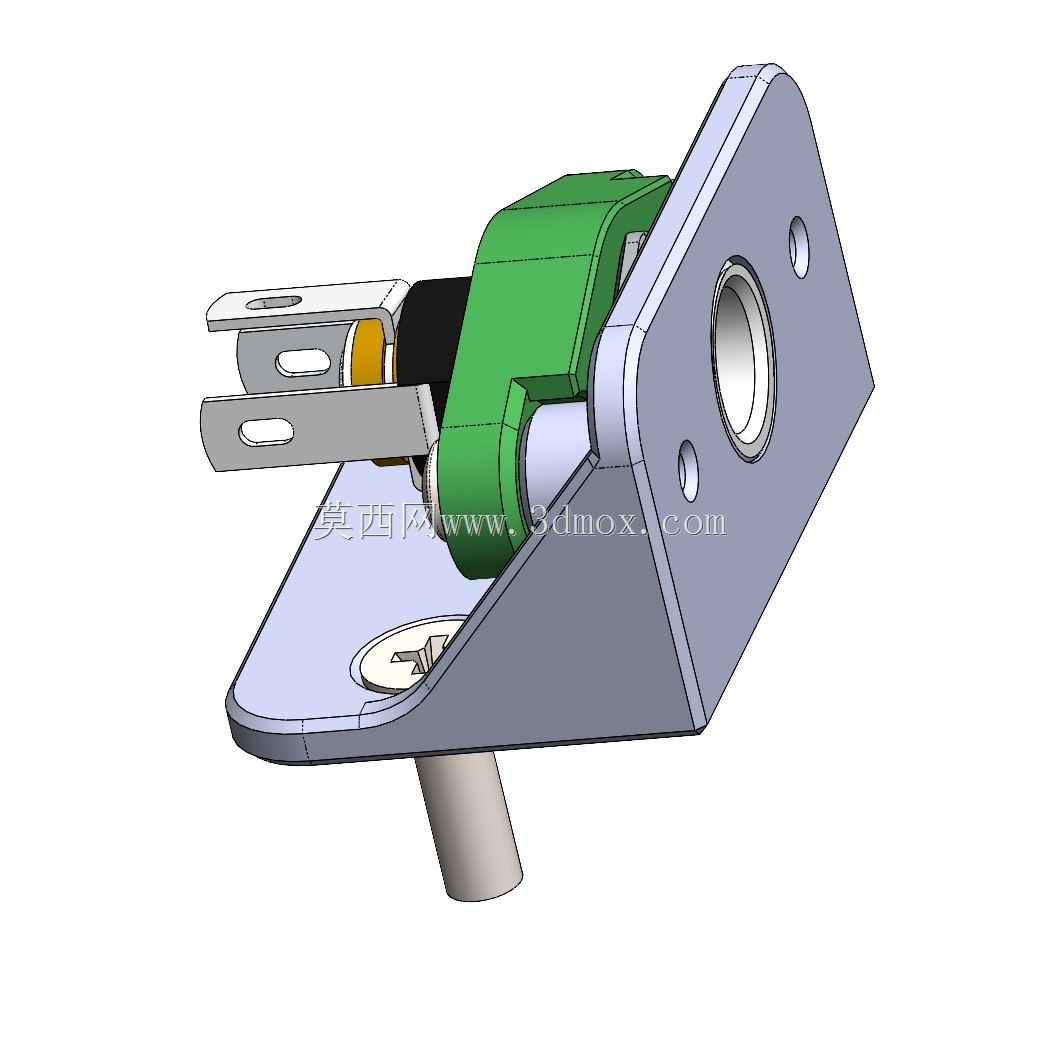

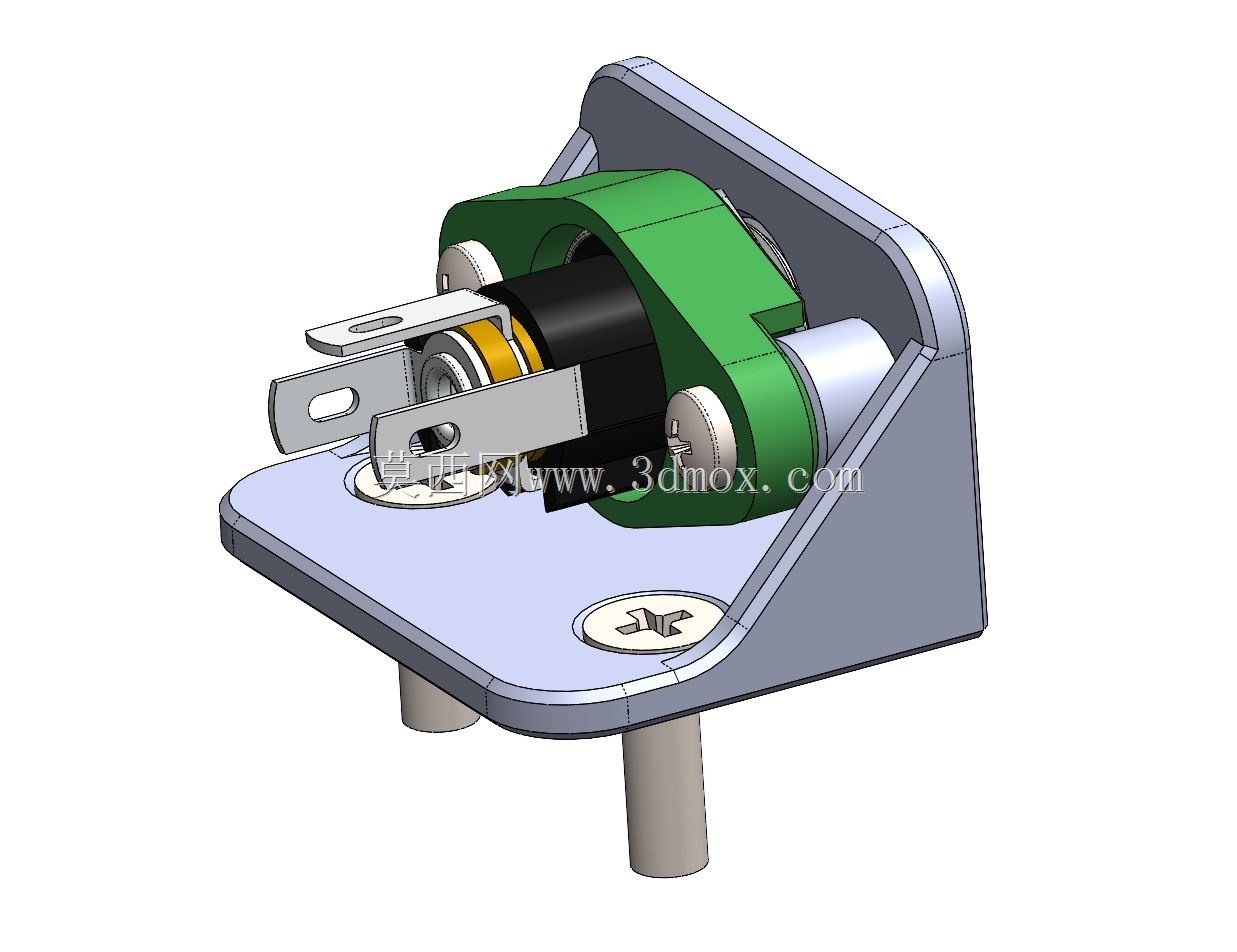

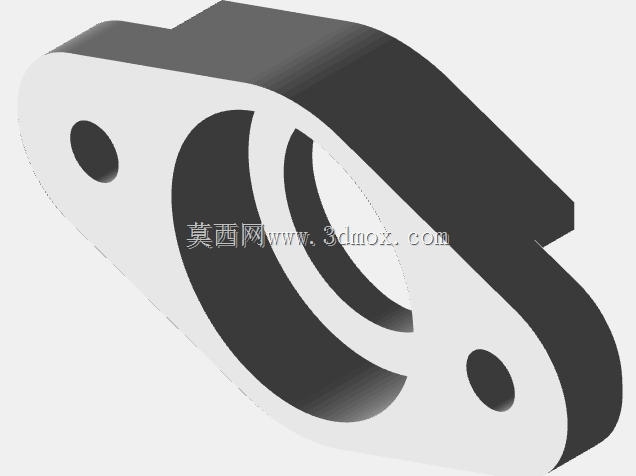

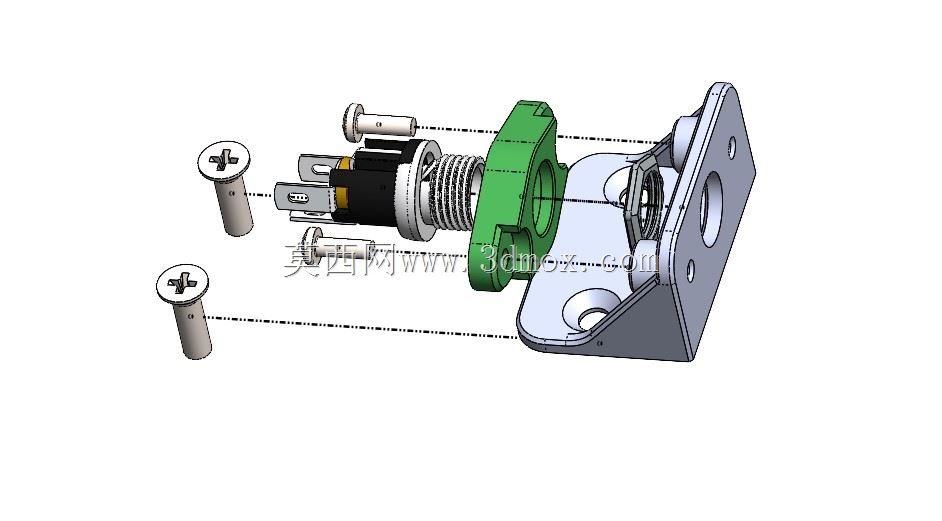

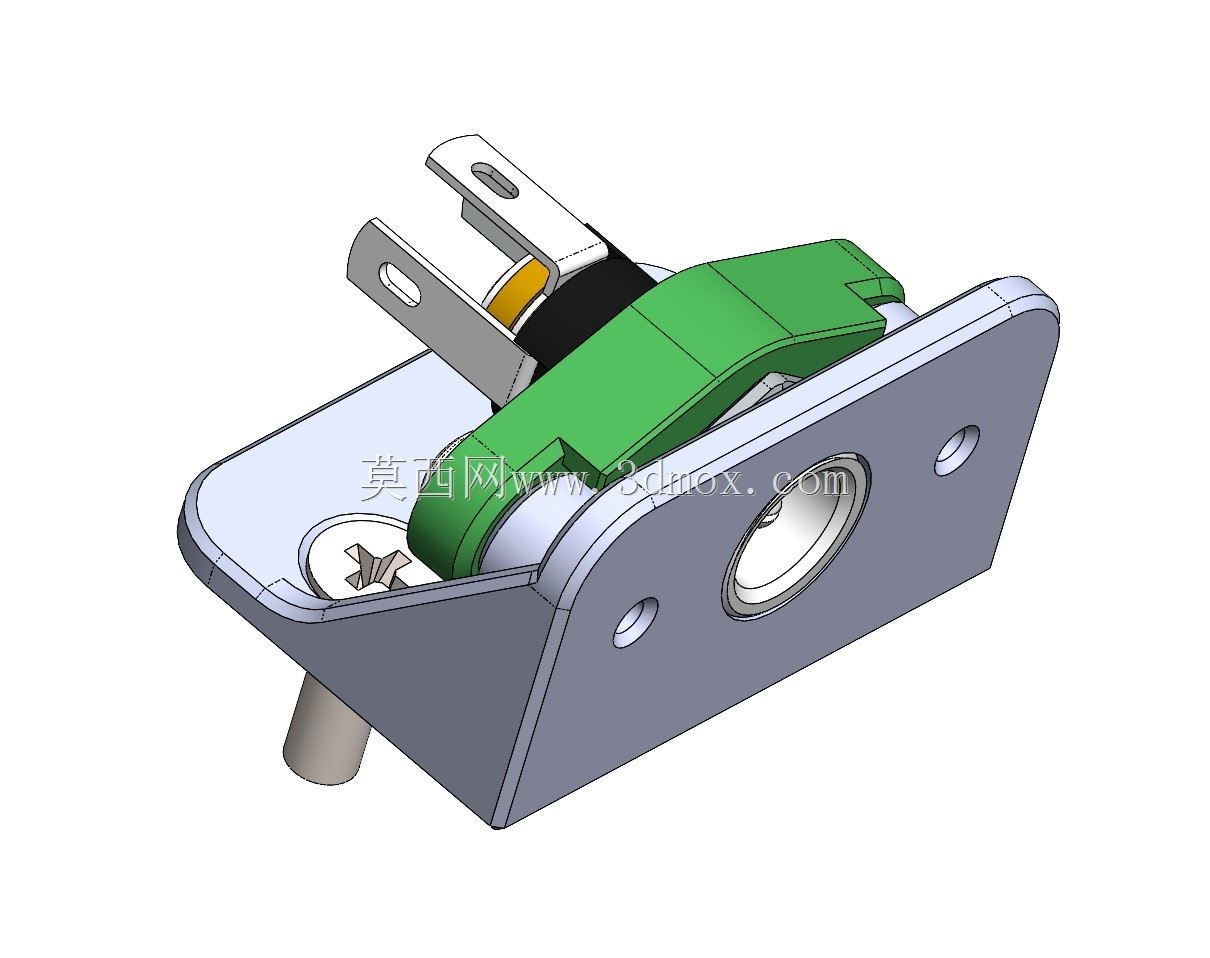

　　上方的绿色弹性卡扣件是整个结构的快装设计核心，卡扣采用带弹性让位的结构形式，装配时不需要额外的紧固件，只需要将卡扣对准筒体上方的卡槽位置按压到位，卡扣两侧的卡脚就会卡入承载板对应的定位槽内，完成对筒体的轴向固定，拆卸时只需要拨开卡扣两侧的卡脚就能快速取下千斤顶，方便设备的维护更换。卡扣旁侧伸出的两个金属接插片，是直流千斤顶的供电接电端，接插片的位置做了折弯避让设计，不会和卡扣的动作路径产生干涉，接插片的根部做了绝缘包覆处理，避免接电时和金属支架导通产生短路风险。

　　从安装边界尺寸来看，支架整体的长宽尺寸控制在紧凑范围内，承载板的厚度根据常用微型直流圆筒千斤顶的承载量级做了匹配，安装孔的孔距按照通用工装的安装孔位标准设计，能直接适配多数现有小型顶升工装的安装位，不需要重新打孔改孔。支架下方伸出的定位圆柱销，在安装时可以先插入作业面的定位孔内完成预定位，再锁紧安装螺栓，能大幅提升现场安装的效率，避免螺栓锁紧过程中支架移位导致的孔位偏差。

　　实际应用中，这类支架除了配套直流圆筒千斤顶用于小型设备的顶升微调外，还可以用在自动化产线的工件顶起定位工位、小型模具的开模辅助顶升、电子设备装配时的电路板顶持固定等场景，结构的通用性较强。设计时也充分考虑了不同工况的适配性，金属承载板的表面做了防锈处理，能适应普通车间的湿度环境，绿色卡扣件采用耐磨工程塑料材质，多次拆装后依然能保持足够的卡紧力，不会出现卡扣松动导致的筒体固定失效问题。

　　在三维建模过程中，这类支架的结构需要重点关注几个配合尺寸：一是承载板中部开孔和千斤顶筒体外径的配合公差，间隙过大会导致筒体径向晃动，间隙过小会造成装配困难，一般采用小间隙配合，既能保证装配顺畅，又能限制筒体的径向偏移；二是卡扣的卡接行程设计，要保证卡扣压到位后有足够的压合量，抵消零件加工的公差累积，避免出现卡接不牢的情况；三是接插片的位置精度，要保证接插片和外部供电插座对接时的对中度，避免接插时出现插针弯折、接触不良的问题。整个支架的结构没有复杂的曲面特征，加工工艺性好，金属板材部分可以通过冲压、弯折一次成型，塑料卡扣可以通过注塑批量生产，整体的制造成本较低，适合批量配套使用。
