五针杜邦连接器绝缘外壳结构设计

项目分类:通用五金配件 发布时间:2025-02-09 ID:923476
  • 五针杜邦连接器绝缘外壳结构设计
  • 五针杜邦连接器绝缘外壳结构设计
  • 五针杜邦连接器绝缘外壳结构设计

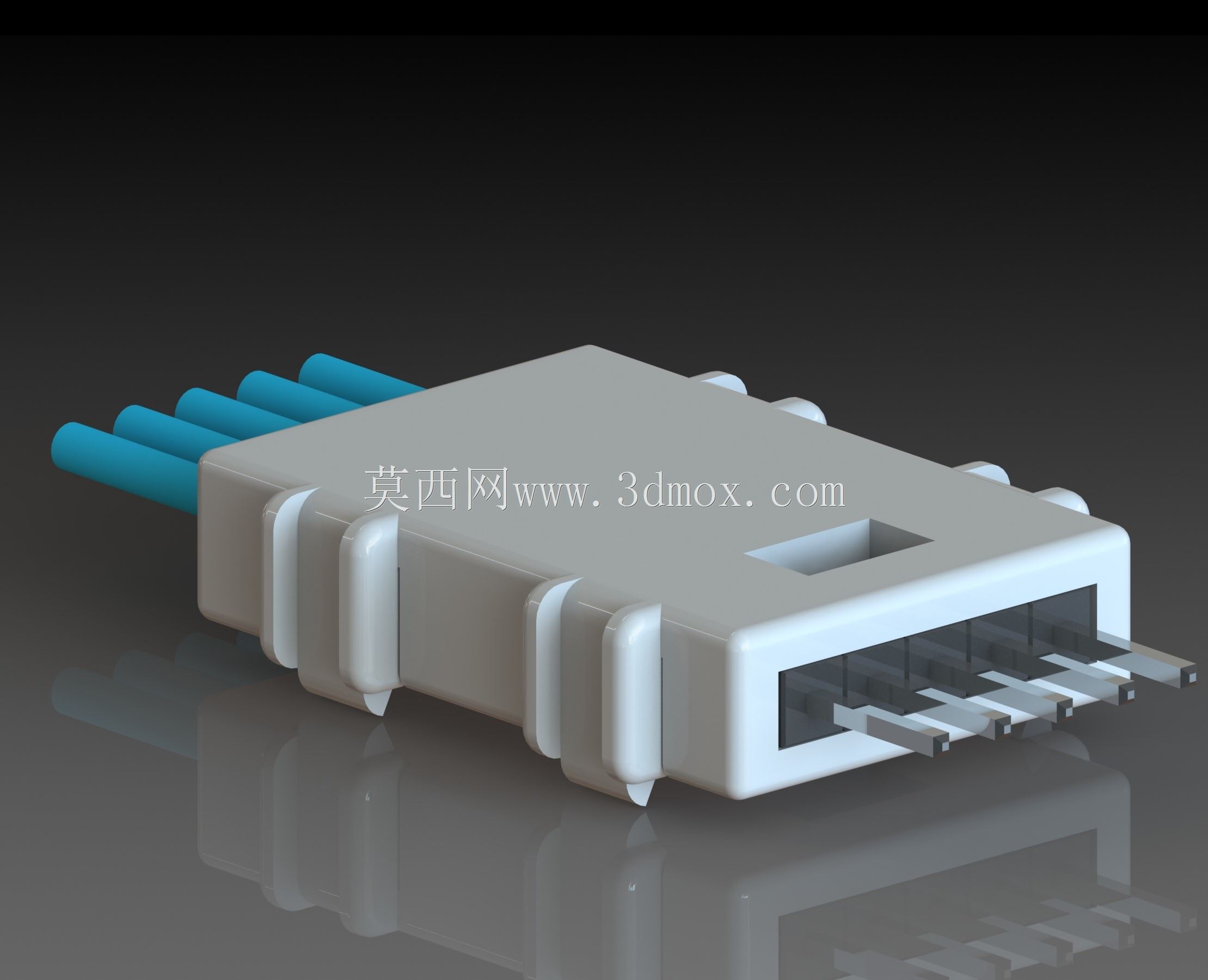

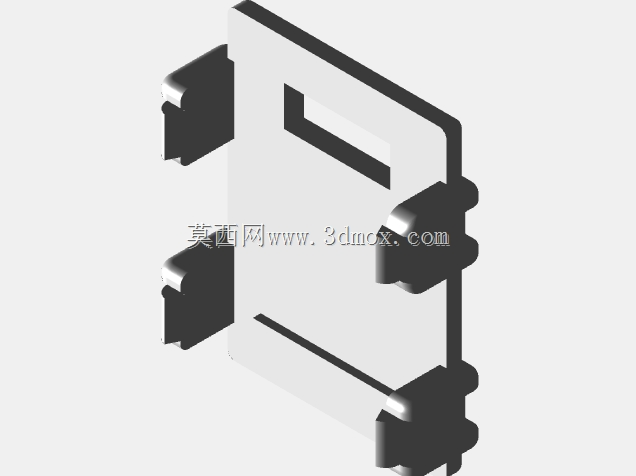

  这款五针杜邦连接器外壳,是电子线束互联场景中应用极广的绝缘支撑构件,日常在面包板电路搭建、嵌入式开发板接线、低压电控柜内部信号转接、小型家电内部控制板连线等场景中随处可见,核心作用是为内部金属插针提供绝缘防护与定位支撑,同时通过标准化的卡扣结构实现公母端对接时的精准对位,避免插针弯折、错位导致的接触不良或短路问题。从结构设计逻辑来看,外壳整体采用长方体基座搭配侧边防呆加强筋的布局,主体长度适配12mm间距的插针排布需求,壳体内部预留了五道平行的插针安装槽,槽体宽度与标准0.1英寸间距杜邦插针的厚度匹配,插针装入后不会出现径向晃动,保证对接时每根针脚都能准确插入母端对应的簧片内部。外壳两侧设计的多道凸起加强筋,一方面是在注塑成型时提升壳体的结构强度,避免插拔过程中壳体受力开裂,另一方面加强筋形成的凹凸结构可以和公母对插时的锁扣结构配合,增大插拔时的摩擦力,防止设备运行过程中受震动影响出现接插件松脱的情况。壳体前端的开口处做了0.2mm的倒角导向设计,对接时无需刻意对准每一根针脚,只要将公端大致对准母端接口推入,倒角斜面就会引导壳体自动对位,降低现场接线的操作难度,也能减少硬插导致的插针弯折报废问题。

  外壳尾部设计了线缆穿入的让位槽,槽体弧度匹配多股并排杜邦线的外径,线缆压接好插针装入壳体后,尾部的槽体可以卡住线皮部分,避免拉扯线缆时力直接作用在插针和线芯的压接位置,防止长期拉扯导致的线芯脱落、接触电阻变大等问题。从安装边界来看,这款外壳的整体宽度控制在8mm以内,高度不含插针突出部分为5mm,在PCB板上布局时,相邻两个同规格连接器的中心距只要预留10mm以上的空间,就不会出现安装干涉,完全适配常规洞洞板、定制PCB板的接插件布局间距要求。壳体顶面预留的方形凹位,是专门为贴装引脚标识标签设计的,使用者可以根据接线定义在凹位处粘贴标注有引脚功能的标签,避免后期检修、改线时出现接线错误。

  外壳材质选用常规的绝缘工程塑料,表面做哑光处理,既可以满足250V以下低压信号传输的绝缘要求,也能耐受常规电子设备工作时-20℃到85℃的温度范围,不会因为设备长期运行发热出现壳体变形、绝缘性能下降的问题。在实际选型应用中,这款五针规格的外壳常被用于传感器信号接线、单片机IO口扩展接线、小型步进电机的驱动信号接线等场景,相比更大针数的连接器,五针规格的接线灵活度更高,既可以单组使用传输五路独立信号,也可以多组并排拼装实现更多通道的信号传输,拼装时依靠侧边的加强筋就可以实现相邻壳体的紧密贴合,不需要额外的固定结构。

  设计过程中需要重点关注插针槽的同轴度公差,如果槽体出现偏移,会导致插针装入后出现歪斜,对接时单根针脚受力过大,长期插拔后会出现针脚松动、接触不良的问题,因此建模时需要严格控制每道槽的中心距公差在±0.05mm以内,同时壳体的内框尺寸要和母端外壳的外框尺寸做间隙配合,单边间隙控制在0.1mm左右,既保证对接时插拔顺畅,也不会因为间隙过大导致对接后出现晃动。另外壳体底部的两个小定位柱,是为PCB板卧式安装设计的,对应PCB板上预留两个直径1.2mm的定位孔,安装时将定位柱插入孔内再焊接插针,就可以保证连接器在PCB板上的位置固定,不会因为多次插拔导致连接器从PCB板上脱落。
