九针杜邦连接器12mm间距塑壳结构

　　在低压电控、实验板接线、小功率电源次级输出的线束排布场景里，杜邦接插件的塑壳结构一直是影响接线效率、防呆可靠性的核心部件，这款9Pin规格的塑壳针对12mm接线间距的使用场景做了结构适配，能很好匹配常规多色杜邦跳线的压接端子使用。日常做实验台接线、小功率变压器次级信号引出、单片机外围电路扩展的时候，经常遇到多根杜邦线插错针位、拉扯后端子退针的问题，这款塑壳的内部做了对应端子的卡位槽，每一个针位的槽体都和标准杜邦公端子的倒刺结构做了过盈配合设计，端子插入后倒刺会卡入槽内的限位台阶，正常拉扯线束的时候不会出现端子从塑壳内脱出的情况，能避免接线后接触不良、线序混乱的问题。

　　从结构设计的角度看，这款塑壳的插合面做了单侧防呆缺口，和对应针数的排针座对接时，缺口会对准排针座上的凸起筋位，反向状态下无法插入，从根源上避免插反导致的电源极性接反、信号错位问题，不需要接线时反复核对针脚序号，能提升批量接线的作业效率。塑壳的进线端做了喇叭口导向结构，压接好端子的杜邦线从进线侧插入时，喇叭口的锥面会引导端子顺利进入卡位槽，不会出现端子顶在塑壳端面、插装不到位的情况，哪怕是手工接线没有专用治具，也能顺利把端子推到位。

　　外形尺寸上，这款塑壳的插合端宽度匹配9Pin标准2.54mm排针的总宽度，整体长度控制在12mm，刚好适配短体杜邦端子的压接尺寸，不会因为塑壳过长占用PCB板上的多余空间，在排布密集的实验板、小型电源模块的接线位置，相邻的接插件之间不会出现干涉。塑壳侧面做了防滑的凸筋结构，插拔的时候手指捏在凸筋位置能增加摩擦力，不需要太大力气就能完成插拔，也不会因为手滑扯动线芯。塑壳的壁厚做了均匀化处理，最薄位置的壁厚不小于1.2mm，采用常规的注塑工艺加工时不会出现缩痕、缺料的问题，材料选用常规的PA66材质就能满足日常使用的强度要求，接线时的捏压力量不会导致塑壳开裂。在实际的电源类产品应用里，这类9Pin塑壳常用来做变压器次级多组电压输出的接线端，不同颜色的线芯对应不同的电压输出回路，塑壳的针位间距均匀，相邻针位之间的绝缘壁厚足够，不会因为相邻引脚电压差出现爬电问题，满足低压电控的绝缘安全要求。和常规的杜邦塑壳相比，这款12mm长度的壳体刚好适配短端子的压接尺寸，压接后的端子不会在壳体内晃动，插合后排针和端子的接触长度足够，接触电阻稳定，长时间通过小电流信号的时候不会出现接头发热的问题。

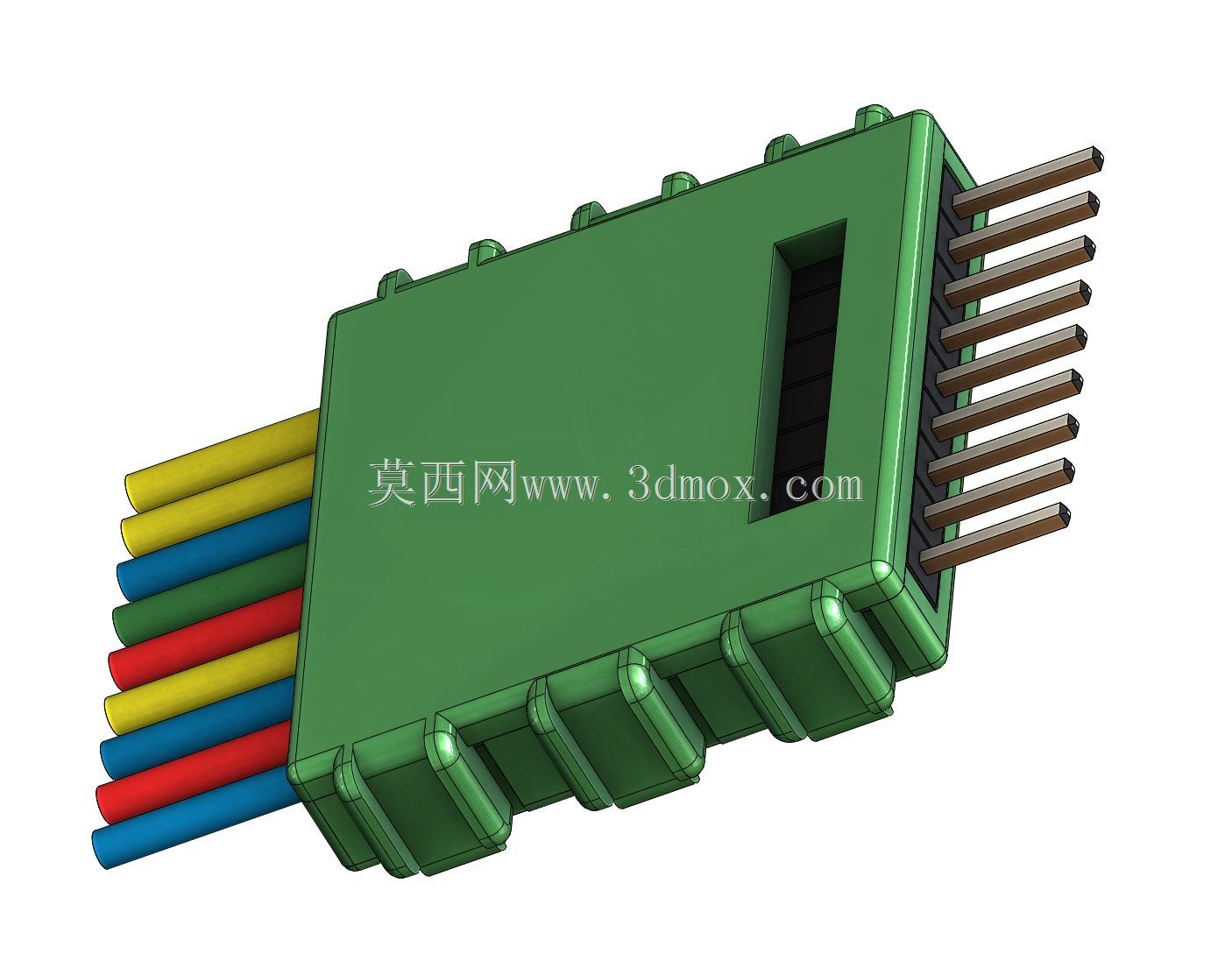

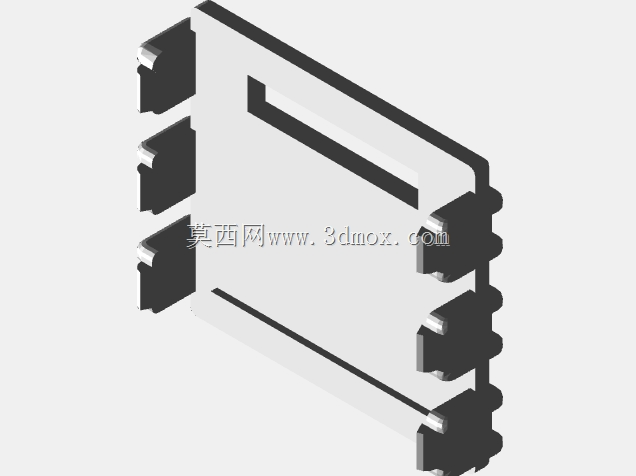

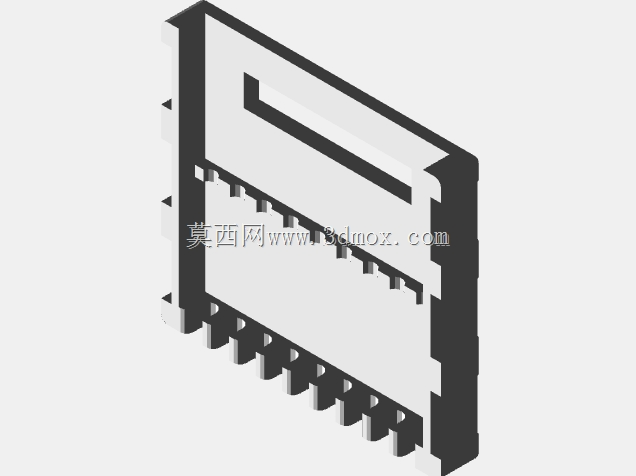

　　在做三维建模的时候，这款塑壳的所有卡位结构、防呆缺口、导向锥面都做了准确的尺寸还原，导入装配体后可以直接模拟和排针、端子的装配干涉检查，不需要二次修改结构尺寸，能直接用来做线束排布的空间校验，提前预判接线位置和周边结构件的间隙是否足够，避免实际组装时出现线束弯折半径不足、接插件和外壳干涉的问题。针对3D打印自制的场景，这款模型的壁厚设置也满足FDM打印的最小壁厚要求，打印时不需要额外添加支撑，插合面的尺寸精度控制在0.1mm公差范围内，打印完成后可以直接和标准杜邦端子、排针配合使用，适合小批量自制实验配件的时候快速打样验证。
