电源变压器用铜质滑环组件结构设计

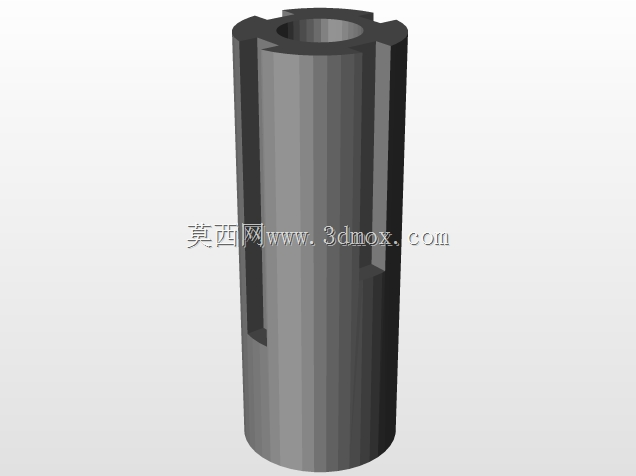

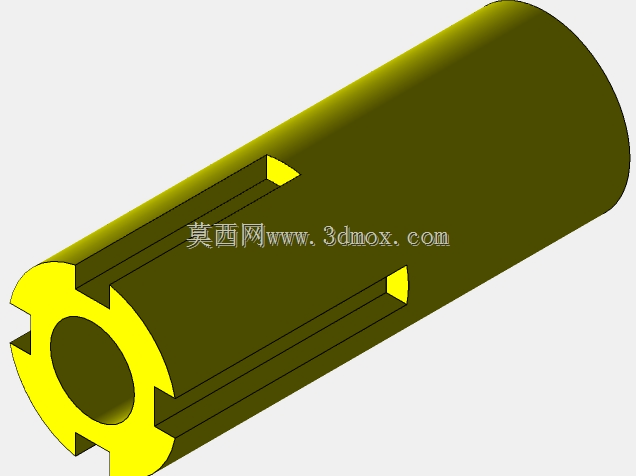

　　在电力输配、工业电源变换场景中，电源变压器的励磁调节、有载调压环节往往需要在旋转与静止结构间实现持续的电流传输，滑环组件正是承担这一功能的核心接触部件，其结构合理性直接决定调压机构的运行稳定性与接触寿命。这套滑环组件采用同轴套筒式主体结构，主体绝缘衬套选用铝合金材质加工，兼顾轻量化需求与结构刚性，避免长期运行中因转轴振动产生的结构形变，外圆面加工有等距分布的轴向嵌槽，用于嵌装铜质导电环，各导电环之间通过衬套本体的绝缘间隔实现电气隔离，杜绝环间爬电、击穿风险。

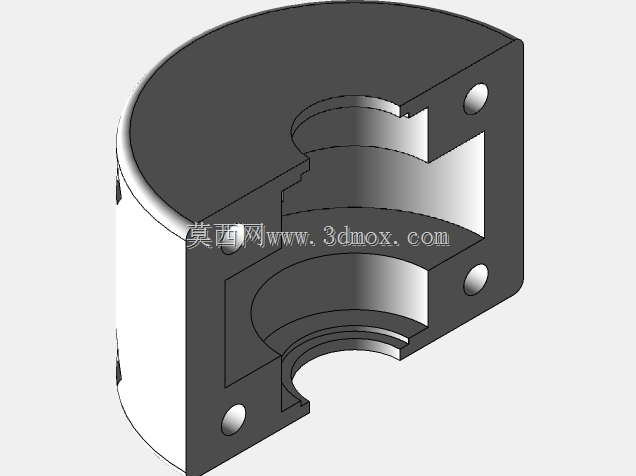

　　导电接触环采用高纯度电解铜加工成型，环体内侧与衬套嵌槽采用过盈配合压装，配合面加工有细微的轴向防滑纹路，避免长期旋转摩擦过程中铜环出现周向窜动，铜环外圆面预留有足够的电刷接触宽度，可适配碳刷、金属石墨电刷等多种常见接触刷体，接触区域的粗糙度控制在Ra0.8以内，降低电刷运行过程中的磨损速率，减少接触电阻波动。组件端部设计有带定位缺口的法兰结构，缺口与转轴上的定位销配合实现周向固定，安装时可直接套入对应直径的调压转轴，通过端部压圈锁紧即可完成固定，无需额外设计复杂的连接结构，适配现有主流电源变压器有载调压机构的安装接口尺寸，轴向总长度可根据调压级数灵活调整，单环之间的绝缘间隔距离满足低压配电场景下的电气间隙要求，无需额外增加绝缘隔板。

　　从设计逻辑上看，这套结构摒弃了传统滑环分体拼装的复杂工艺，衬套与铜环采用嵌装一体化设计，减少了装配环节的累计误差，衬套中心通孔的尺寸公差按照H7级精度加工，与转轴的配合间隙控制在0.02mm以内，既保证安装时的顺利套入，又避免运行过程中出现偏心晃动，导致电刷接触压力不均、局部打火的问题。铜环的接线端设计在组件非接触侧的轴向位置，每个铜环对应一个接线螺孔，可直接压接引线端子，无需在滑环外圆面焊接引线，避免焊料凸起对电刷滑动造成干涉，同时接线位置远离电刷摩擦区域，可防止碳粉堆积在接线位置造成的绝缘下降。

　　在实际运行场景中，这类滑环组件主要配套于油浸式、干式电源变压器的有载分接开关机构，在分接开关旋转切换档位的过程中，滑环随转轴同步旋转，静止侧的电刷持续压在铜环表面，实现控制信号与调压电流的稳定传输，相比传统的引线直接拖拽结构，滑环结构可实现360度连续旋转无缠绕，满足频繁档位切换的使用需求。结构设计时充分考虑了长期运行的磨损余量，铜环的径向厚度预留了3mm以上的磨损量，按照常规电刷年磨损0.1mm计算，可满足全生命周期内的使用需求，无需中途更换导电环；铝衬套表面做了硬质阳极氧化处理，绝缘强度高于20kV/mm，即使在潮湿、多粉尘的配电房环境中，也能保证各环之间的绝缘可靠性，避免出现环间短路故障。安装边界方面，组件的最大外圆直径根据导电环的数量适配不同电流等级，小电流场景下外圆直径可控制在50mm以内，大电流场景可通过增加铜环宽度提升载流能力，整体结构无外凸的尖锐结构，安装时不会与周边的分接开关壳体、绝缘支撑件产生干涉，端部的锁紧结构采用标准内六角螺钉，常规运维工具即可完成拆装，无需专用工装。
