RAVPOWER充电器壁挂式固定支架结构设计

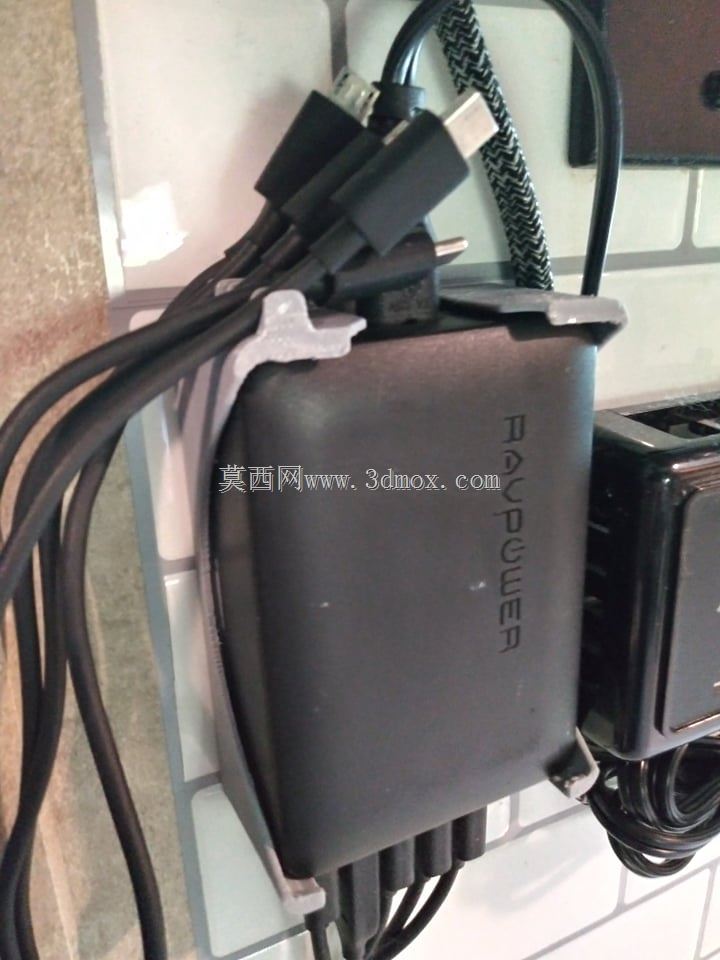

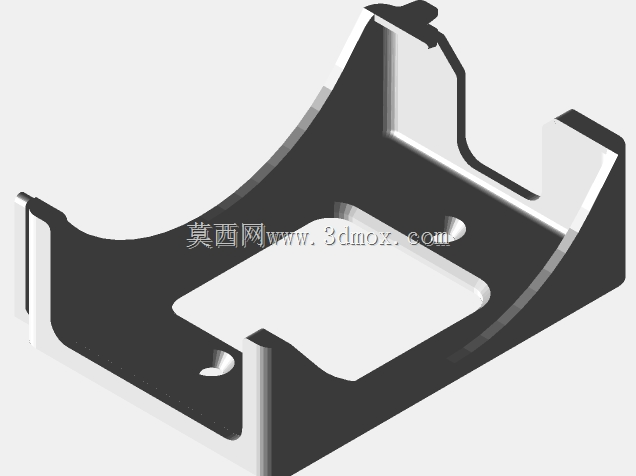

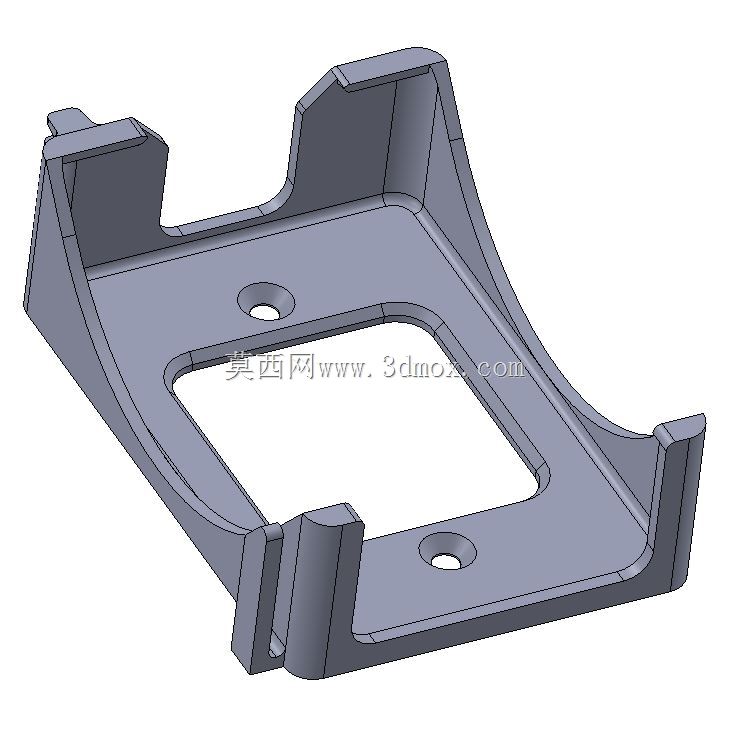

　　日常桌面、工位墙面的充电设备布置场景中，多口充电器随意摆放往往会带来线缆缠绕、设备滑落、占用桌面操作空间的问题，这款壁挂式固定支架正是针对RAVPOWER系列多口充电器的墙面安装需求开发的结构件，核心作用是将充电设备牢固固定在垂直墙面，同时兼顾出线端的线缆约束，让充电区域的布线更规整，减少线缆拉扯带来的充电接口松动风险。从实际使用场景出发，支架的适配边界完全贴合对应型号充电器的外形轮廓，内腔的卡位尺寸经过反复校核，既保证充电器推入后不会出现横向、纵向的窜动，又不会因为过盈量过大导致充电器外壳被挤压变形，安装时不需要对充电器本身做任何破坏性改装，直接将充电器卡入支架腔体即可完成主体装配。

　　安装端的设计采用标准干墙螺钉固定方案，支架背部预留的螺钉过孔位置经过重心核算，两个固定点的连线刚好穿过充电器装入后的整体重心垂线，避免长期使用后支架因为单侧受力出现倾斜、螺钉松动的问题，螺钉孔位做了沉头处理，安装后螺钉头部不会突出支架背面，保证支架背部可以完全贴合墙面，不会出现缝隙导致的晃动。顶部的电缆固定夹是这款支架的核心功能结构之一，夹体的开口尺寸适配常规充电线的线径范围，从普通的PVC外皮充电线到编织外层的加粗充电线都可以顺利卡入，夹体的弧度做了圆角过渡，不会因为长期卡压对线皮造成切割损伤，实际使用时充电器输出端的线缆可以先卡入顶部线夹再延伸到用电设备端，既可以避免线缆因为重力拉扯充电器输出口，也能让多根出线的走向更规整，减少多线缠绕的概率。

　　最初的版本在实际测试中发现，充电器装入后频繁插拔充电线会带动支架出现轻微松动，后续迭代中针对性做了两处结构优化：一是适当增加了支架侧壁的壁厚，从最初的1.8mm提升到2.5mm，提升整体结构的抗形变能力，避免插拔线缆时支架侧壁外张导致卡位失效；二是收紧了卡位处的公差带，将内腔与充电器外壳的配合间隙从0.3mm调整到0.15mm，同时在卡位接触面上增加了细微的防滑筋结构，进一步增大接触摩擦力，避免充电器因为长期插拔受力从支架中滑出。额外增设的线夹结构除了顶部的主固定位，还在支架侧方增加了两个小型的线缆卡位，可以将过长的充电线做局部绕线收纳，避免多余的线缆垂落影响整洁度。

　　在安装边界上，支架整体突出墙面的厚度控制在32mm以内，不会因为突出过多造成通行剐蹭，支架的左右宽度比充电器本体宽出6mm，既给侧壁的结构强度留出足够余量，也不会过多占用墙面的横向空间，在工位墙面、床头墙面、厨房操作台旁墙面等常见的充电布置场景中，都可以找到合适的安装位置，不需要占用宝贵的桌面操作空间。结构设计上充分考虑了注塑成型的工艺可行性，所有转角处都做了R0.5以上的圆角过渡，避免应力集中导致的部件开裂，拔模角度控制在1.5度，既方便成型后脱模，也不会影响卡位的配合精度，整体结构没有复杂的倒扣特征，不需要特殊的抽芯结构就可以完成注塑生产，量产的工艺成本更低。实际使用测试中，经过上千次的充电线插拔操作，支架没有出现松动、开裂、充电器滑脱的问题，线缆固定夹的卡紧力始终保持在合适区间，既可以轻松卡入线缆，也不会因为轻微拉扯就导致线缆脱出，完全满足日常固定充电设备、整理充电线缆的使用需求。
