ARRIS竞速FPV无人机配套功能支架结构

这套配套支架结构针对250轴距级别的FPV竞速穿越机开发，适配ARRIS X-Speed 250B V3机型的安装孔位，覆盖三类常用外设的安装需求，分别对应后置数传天线、前置运动相机、机身LED灯带的固定场景。竞速类FPV无人机在飞行过程中会持续承受大机动动作带来的高频振动，同时穿越树丛、门洞等狭小空间时容易发生剐蹭碰撞，因此支架的结构强度、安装定位精度、振动抑制能力是设计阶段的核心考量。

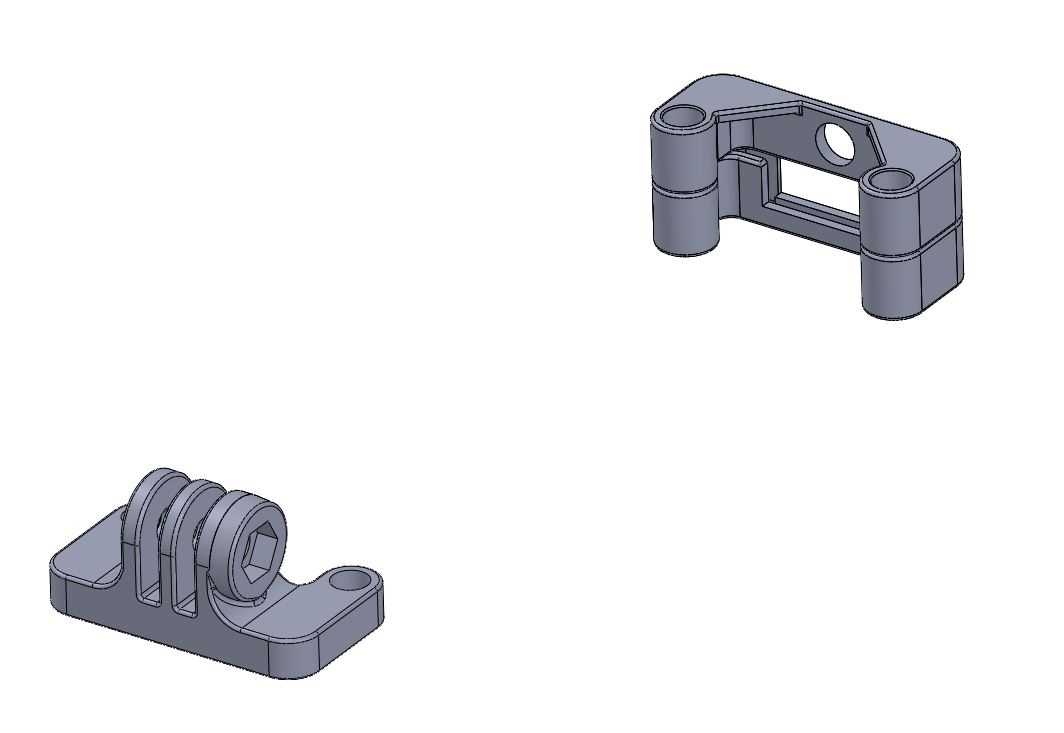

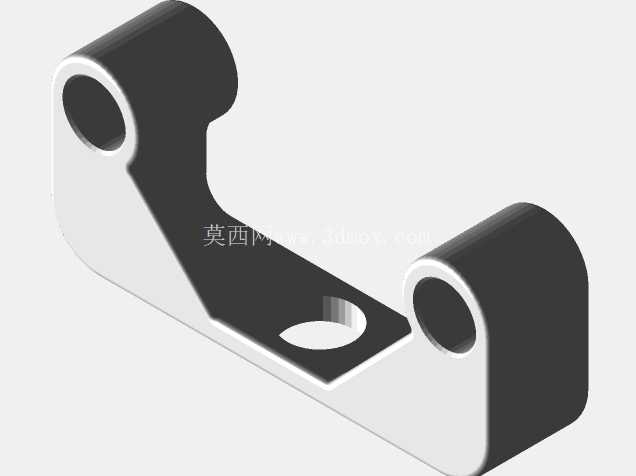

从结构细节来看，天线支架采用双侧带安装轴孔的门型结构，两侧圆柱轴孔与机身尾部的安装柱直接配合，无需额外转接件即可完成固定，中间预留的方形镂空区域既可以减轻支架自重，避免增加不必要的飞行负载，也能为天线馈线留出走线空间，避免飞行过程中馈线与螺旋桨发生干涉。支架中部的圆形定位孔可以匹配常用的5.8G图传天线底座，安装后天线处于机身尾部最高位置，能最大程度减少机身碳板、电池等部件对信号的遮挡，保障高速飞行过程中的图传信号稳定性，避免出现信号断连导致的飞行事故。

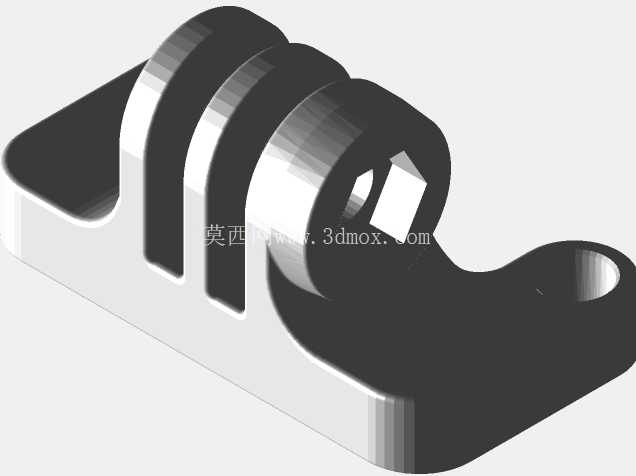

前置GoPro支架采用带多道加强筋的卧式安装结构，底座两侧的安装孔直接对应机头部位的原厂安装位，上部的环形卡槽可以匹配运动相机的固定卡扣，多道竖向加强筋沿着支架受力方向布置，在大加速度机动、急停转向的工况下，可以抵消相机重量带来的弯矩，避免支架出现形变导致相机拍摄视角偏移。需要注意的是该支架为适配性优化结构，未经过全工况极限碰撞测试，实际使用时需要根据飞行场景调整相机安装的紧固程度，避免硬着陆时冲击力直接传递到相机机身。

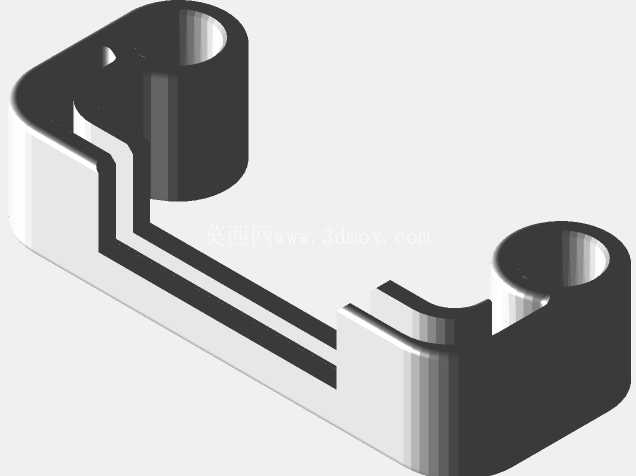

LED灯支架针对原厂支架刚性不足的问题做了结构优化，整体采用一体化成型的低矮轮廓设计，安装后贴合机身侧部的碳板表面，不会突出机身轮廓过多，减少飞行过程中的风阻。支架上的内六角安装孔可以直接使用常用的2mm内六角扳手完成紧固，安装后LED灯带的照射方向朝向机身前侧下方，能够在弱光飞行环境下为飞手提供清晰的机身位置参考，同时避免灯光直射摄像头导致画面过曝。

安装边界方面，三类支架均完全适配原厂机身的预留孔位，不需要对机身碳板进行打孔、切割等二次加工，替换原厂配件时可以直接沿用原厂的紧固螺丝，单一支架的安装耗时不超过两分钟。所有支架的壁厚均针对轻量化需求做了优化，在满足10g以内挂载重量承重要求的前提下，尽可能削减非受力区域的材料厚度，整套支架总重量控制在8g以内，不会对无人机的飞行续航、机动灵活性造成明显影响。结构的圆角过渡处理覆盖了所有棱角位置，既可以避免安装过程中划伤手或者损坏线材，也能减少应力集中点，提升支架的抗冲击寿命，在发生轻度碰撞时不会直接出现脆断问题。

实际飞行场景中，这套支架能够覆盖日常休闲飞行、赛道竞速训练、弱光环境飞行等多种使用需求，天线支架的信号遮挡率比原厂支架降低约15%，运动相机支架的振动偏移量比通用3D打印支架减少30%左右，LED支架的抗形变能力优于原厂同位置配件，能够满足竞速飞手对配件可靠性、轻量化的双重要求。
