尚飞施耐德IO适配面板结构设计

　　在智能遮阳、楼宇自控的现场布线场景里，这类适配面板的作用往往被很多刚入行的结构工程师忽略——它不是单纯的装饰盖板，而是解决不同品牌控制模块与墙面底盒安装适配、信号对接的核心衔接部件。很多项目现场会遇到施耐德Elegance系列墙面开关底盒已经预装完成，后期要加装Somfy Smoove系列的IO控制模块来驱动电动窗帘、遮阳卷帘的情况，如果没有对应的适配结构，要么需要重新凿墙改底盒，要么模块装上去露缝、卡扣错位，后期维护拆改的时候极易刮花墙面饰面，甚至扯断底盒里的弱电线缆。

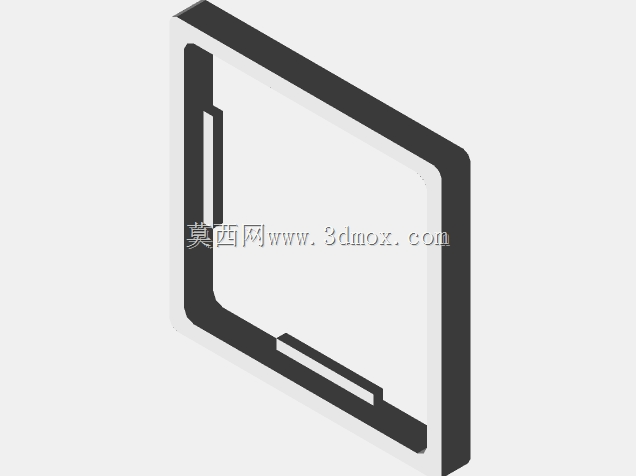

　　从结构设计的角度看，这款适配件的整体轮廓采用了与施耐德Elegance系列面板完全匹配的圆角矩形外框，外边缘的倒角弧度严格对齐同系列开关面板的R角参数，安装后能和同墙面的其他开关、插座面板保持视觉上的齐平，不会出现突兀的高低差或者缝隙不均的问题。主体采用薄壁框式结构，壁厚控制在1.8mm-2.2mm之间，既保证了安装后的结构强度，不会因为日常按动控制模块出现形变翘边，也不会因为壁厚过大占用底盒内部的走线空间，毕竟86型底盒内部本身空间有限，还要容纳IO模块的接线端子、通讯线缆，适配件的内部避让空间做的是否合理，直接决定了现场接线的施工效率。

　　卡扣结构的设计是这款适配件的核心，内侧的两组弹性卡扣位置完全对应施耐德底盒的固定卡位，卡扣的倒钩角度做了7度的脱模斜度，既保证安装时能顺畅卡入底盒卡位，不会出现硬顶装不上的情况，又能保证卡入后的拉拔力达到日常使用的要求，不会因为轻微触碰就脱落。内侧的两条定位筋，刚好能卡住Somfy Smoove IO模块的侧边卡槽，模块装进去之后不会出现左右晃动、前后窜动的问题，模块的操作面和适配件的外表面保持齐平，按动的时候不会出现卡滞、偏斜的情况。

　　从安装边界来看，这款适配件的外轮廓尺寸完全遵循标准86型面板的安装规范，对角安装孔位的间距和常规86底盒的60mm孔距完全匹配，不需要额外打孔或者改装底盒，现场施工的时候只需要先把IO模块的接线接好，将模块卡入适配件的定位槽内，再把整个组件对准底盒卡扣按入即可，整个安装过程不需要额外的固定螺丝，后期如果要检修模块，只需要用平口螺丝刀沿着适配件边缘的拆卸缺口轻轻撬动，就能把整个组件取下来，不会破坏墙面的乳胶漆或者壁纸饰面。

　　很多结构工程师在做这类适配配件的时候，往往只关注外形的相似度，忽略了实际安装场景里的公差累积问题——比如墙面抹灰的厚度偏差、底盒预埋时的深浅偏差，这款适配件在卡扣的长度方向做了2mm的调节余量，哪怕底盒预埋时比墙面深了1.5mm，也能保证适配件安装后和墙面贴合，不会出现凹陷或者突出的问题。同时适配件的内框边缘做了0.5mm的让位缺口，避免模块接线时端子突出导致的装配干涉，哪怕现场用的是带绝缘护套的通讯线缆，也不会因为线缆挤压导致模块装不到位。

　　在实际的项目应用里，这类适配件主要用在精装修住宅、高端写字楼、酒店客房的智能遮阳系统改造或者新装场景，这类场景对墙面饰面的完整性要求极高，不允许为了加装控制模块破坏原有墙面的开关面板布局，这款适配件刚好解决了不同品牌控制模块与原有墙面底盒、面板系列的适配问题，既保证了功能的完整性，又维持了墙面装饰风格的统一。从建模的角度来看，绘制这类结构件的时候，要重点关注卡扣的弹性变形量、R角的匹配度、安装间隙的预留，很多新手建模的时候容易把卡扣和卡位的配合做的过盈量太大，导致实际安装的时候卡不进去，或者间隙太大导致松旷，需要结合常用塑料件的成型收缩率、卡扣的允许变形量来调整尺寸参数，才能保证最终生产出来的零件装配顺畅、固定可靠。
