XL4015可调降压电源转换器结构设计

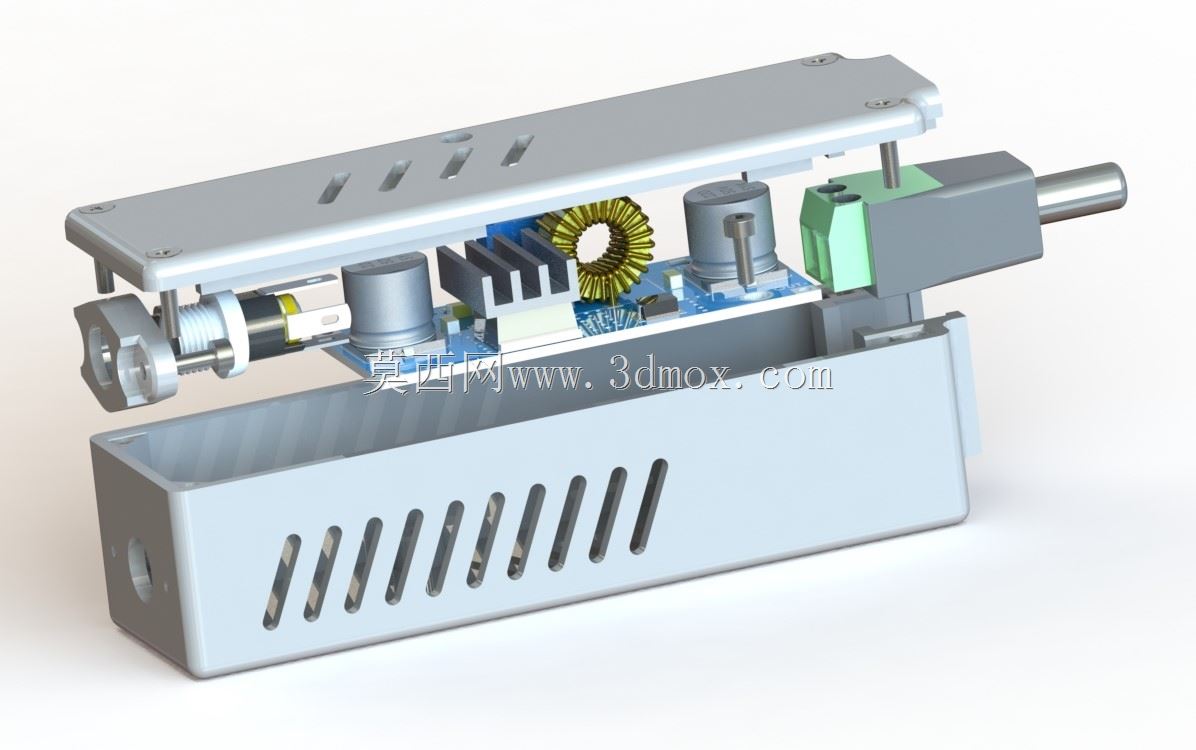

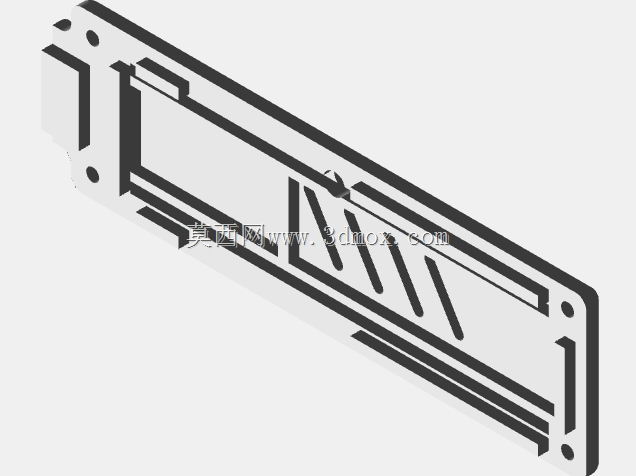

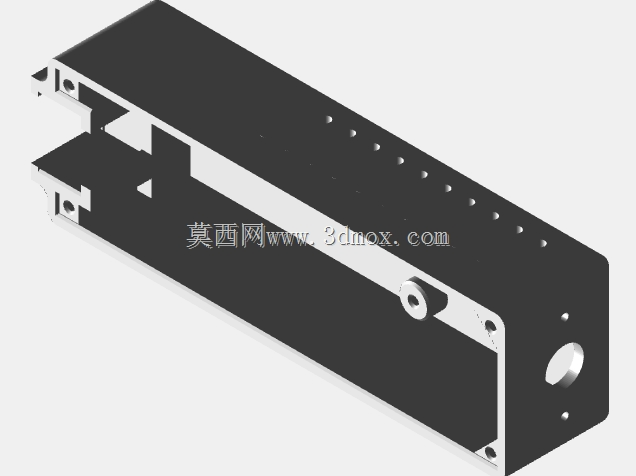

　　这款降压转换装置的结构设计，核心围绕车载取电、桌面实验供电、小型工控设备外接电源这类常见的低压直流供电场景展开，实际使用中可将12V-36V区间的直流输入稳定转换为1.25V-30V区间的可调直流输出，适配单片机开发板、小型散热风扇、车载外接电子设备、低压照明模组这类对供电稳定性有一定要求的负载。从结构拆分来看，装置采用上下扣合的铝合金外壳作为主体承载结构，上盖预留长条形散热通槽，下壳对应位置开设等距排列的竖向散热孔，内部功率器件工作时产生的热量可通过空气对流快速导出，避免长时间满负载运行时出现过热降额的问题。

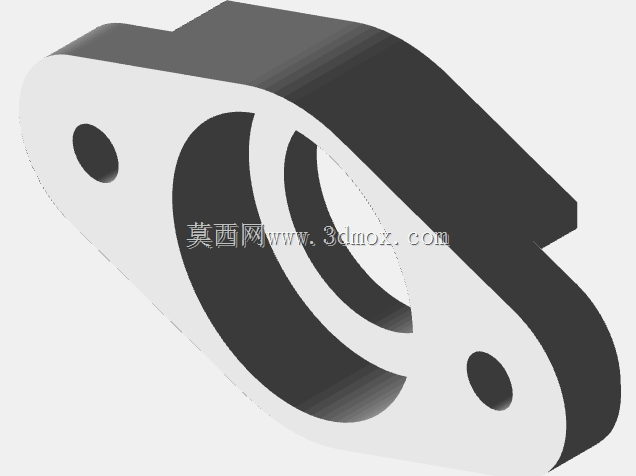

　　外壳一端预留DC输入接口的安装位，另一端预留输出接线端的固定空间，接口周边做了限位凸台设计，装配时接口不会因插拔外力出现移位，内部PCB板通过螺丝柱固定在下壳的定位柱上，板载功率电感、整流二极管、调压电位器、滤波电容均按照电流走向排布，功率回路的走线宽度做了加宽处理，对应三维结构中器件之间预留了足够的安全爬电距离，避免高压差下出现拉弧短路的风险。板载的环形功率电感做了立式安装设计，高度刚好匹配外壳内部的净空尺寸，既不会顶住上盖影响装配，也不会因为高度过低浪费内部空间；散热片直接贴合在功率调整管的表面，接触面做了平整处理，装配时可通过导热垫将热量传导至外壳进一步提升散热效率。

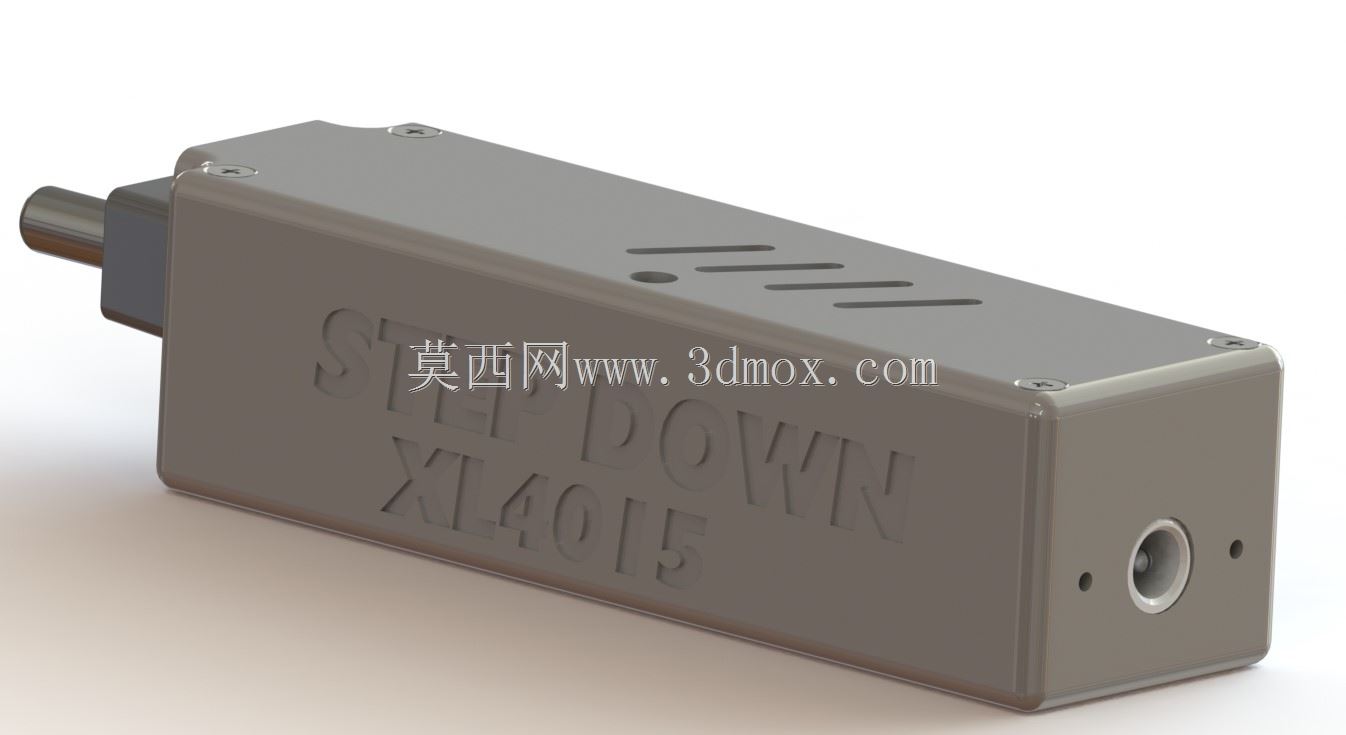

　　调压电位器的调节端对应外壳预留的调节孔位，实际使用时无需拆开外壳，即可通过螺丝刀调整输出电压值，操作便利性得到提升。输入端设置了反接保护二极管的安装位，可避免用户接反正负极导致的器件烧毁，输出端预留了滤波电容的安装空间，可根据负载特性选配不同容值的电容降低输出纹波。从安装边界来看，整体外壳采用长方体造型，边角做了小圆弧过渡，无突出的尖锐结构，可直接通过侧面的安装孔固定在设备内壁、桌面支架或者电控箱的导轨旁，整体外形尺寸适配常见的小型电源安装位，不会占用过多的设备内部空间。

　　外壳的扣合结构采用卡扣加螺丝的双重固定方式，日常维护拆开上盖时无需完全拆下所有螺丝，松开尾部的固定螺丝即可掀开上盖检查内部器件，卡扣结构可保证上盖与下壳的贴合度，避免使用过程中出现缝隙进灰的问题。内部PCB的定位柱高度做了精准计算，板载器件的最高点与上盖内表面预留1mm左右的间隙，避免运输过程中震动导致器件与外壳接触短路，输入输出接口的引脚与PCB焊盘的连接位置做了应力释放设计，插拔线材时的外力不会直接作用在焊盘上，长期使用也不会出现焊盘脱落的问题。散热孔的开孔方向做了倾斜处理，可在保证空气流通的前提下，避免外部的水滴、金属碎屑直接掉入内部造成电路故障，适配车间、车载这类存在少量粉尘或者凝露的使用场景。
