MAG3110三轴磁力计引脚接头模块结构

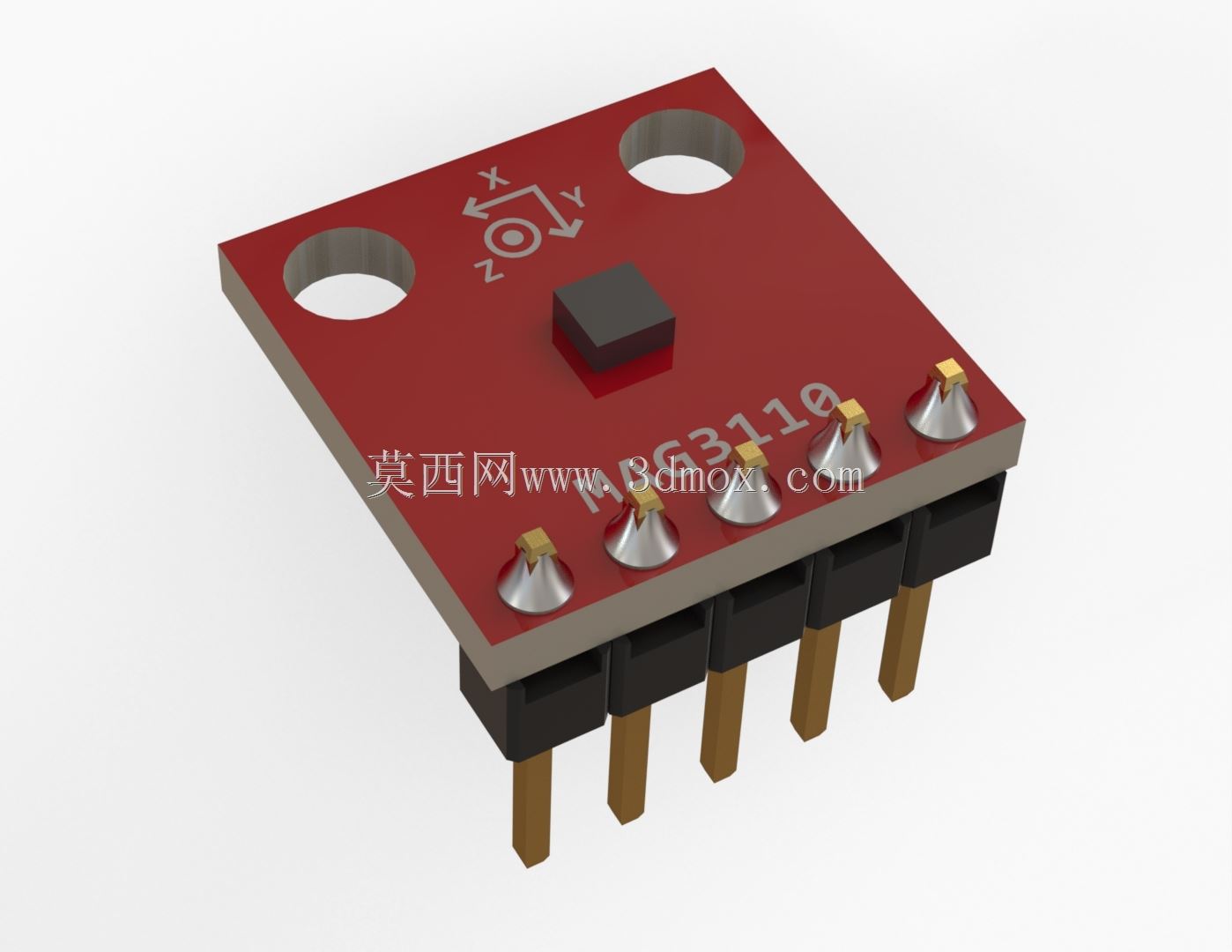

　　在工业现场的磁信号检测场景中，这类三轴磁力计模块常被嵌入到小型姿态检测单元、非接触式位置传感装置里，替代传统的霍尔单轴检测元件，实现空间三维磁场强度的同步采集。实际选型时，结构工程师最先关注的就是模块的安装边界与引脚适配性，这款MAG3110模块的PCB板采用标准的红色阻焊层设计，板体预留两个对称的圆形安装孔，可直接通过M2规格的铜柱或螺丝固定在设备内部的安装支架上，不需要额外设计转接固定结构，能大幅缩短嵌入式传感单元的组装周期。

　　从功能特性来看，模块核心搭载的MAG3110磁力计芯片可覆盖X、Y、Z三个轴向的地磁场与周边弱磁场检测，板载的排针引脚采用标准2.54mm间距设计，能直接兼容市面上通用的面包板、杜邦线连接以及常规的嵌入式开发板接口，不需要额外制作转接线缆。设计时充分考虑了现场布线的便利性，排针统一排布在板体的单侧边缘，引脚长度预留了足够的焊接与插拔余量，既可以直接插装在母座上实现快速可拆卸连接，也可以通过波峰焊直接固定在主控电路板上，适配两种不同的组装工艺需求。

　　在结构细节处理上，核心传感芯片位于板体中心位置，周边预留了足够的铺铜区域做信号屏蔽，减少板上其他电路对磁信号采集的干扰；板上印刷的轴向标识清晰对应三个检测方向，组装时不需要额外查阅手册就能快速确认安装朝向，避免因方向装反导致的采集数据轴向错误。模块整体厚度控制在排针长度范围内，安装后不会突出过多占用设备内部的垂直空间，对于内部空间紧凑的便携式检测设备、小型无人机姿态单元、智能仓储的磁导航节点来说，这种紧凑的尺寸设计能有效降低整体结构的体积冗余。

　　实际应用中，这类模块常被用在AGV小车的磁条导航系统里，通过检测地面磁条的磁场分布判断行走路径，也可集成到电子罗盘设备中为户外作业设备提供方位参考，还能用于工业设备的开合位置检测，通过检测固定磁块的磁场变化判断柜门、防护门的开关状态。设计建模时，需要精准还原安装孔的中心距、排针的引脚间距与伸出长度、核心芯片的凸起高度，这些尺寸直接影响后续的结构装配干涉检查——如果安装孔位偏差超过0.1mm，就会出现固定螺丝无法穿入的问题；如果排针长度建模偏差，会导致插装时接触不良或者顶到对面的电路板；如果核心芯片的高度建模不准，可能在合盖时出现芯片被外壳压损的情况。

　　从建模的工程实用性角度出发，这个模型完整还原了模块的所有装配相关特征，包括板体的边缘倒角、安装孔的沉边细节、排针的金属帽与塑料基座的分层结构、核心芯片的外形轮廓，在做整机结构装配校验时，可以直接导入模型进行干涉检查，不需要再对模块进行二次测绘。对于需要做设备内部电磁兼容布局的工程师来说，模型的精准外形也能帮助判断磁传感芯片与其他强磁元件、金属结构件的距离，提前预留足够的安全间距，避免周边结构对磁场检测精度造成影响。在做模块化设计时，这种标准化的传感模块模型可以直接复用在不同的设备方案里，减少重复建模的工作量，同时保证不同项目里同型号模块的装配尺寸一致性，降低后续生产组装的出错概率。
