CJMCU-008三轴磁力计传感模块结构设计

　　这款三轴磁力计模块的结构设计，完全围绕嵌入式磁检测场景的实际装机需求展开，没有多余的装饰性结构，所有外形特征都服务于功能实现与安装适配。从实际应用场景来看，这类模块常被集成到小型航模的航向检测单元、便携式电子罗盘、工业设备的磁接近检测工位、智能小车的姿态感知组件中，需要在紧凑的安装空间内完成X/Y/Z三个轴向的磁场强度检测，为上层控制系统提供可靠的磁场数据支撑。

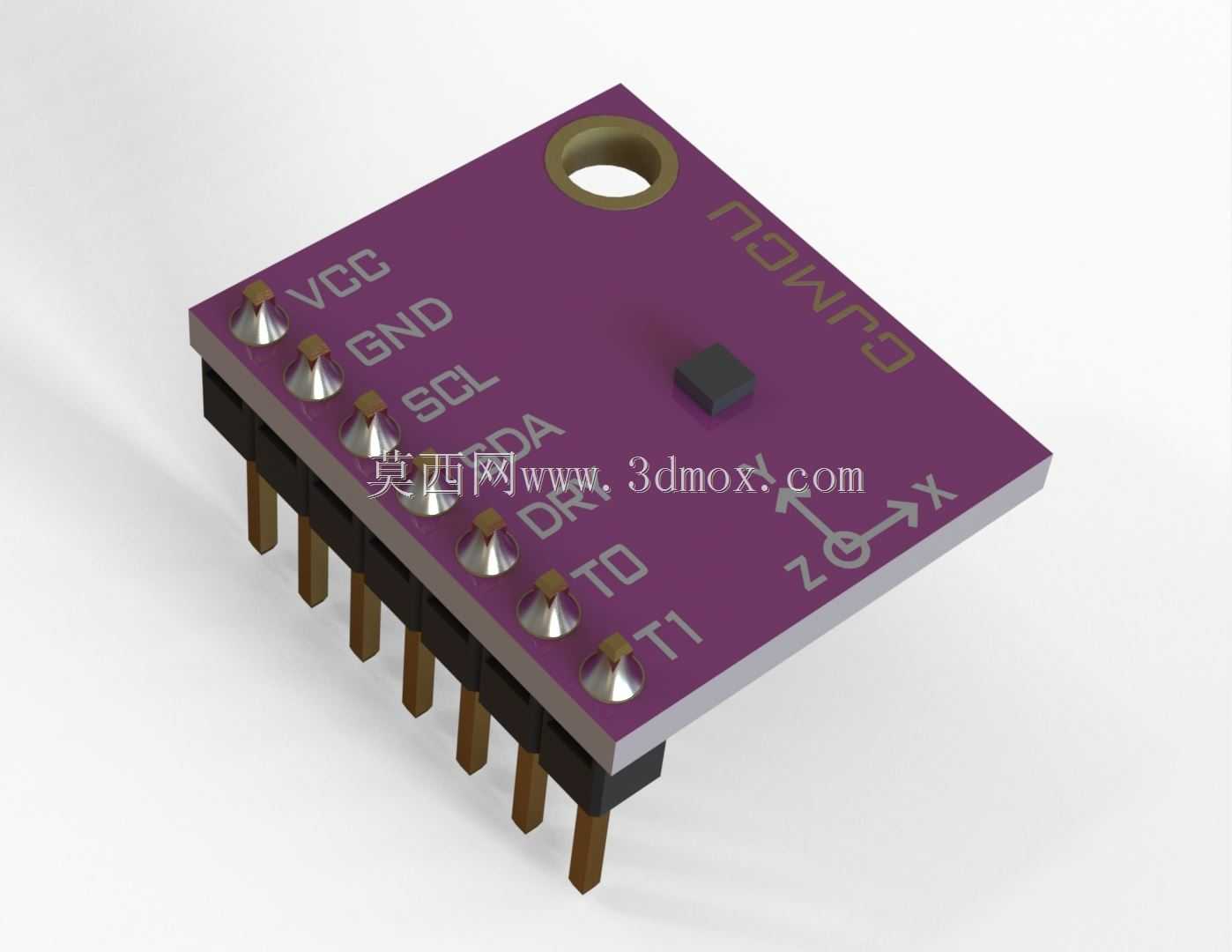

　　从功能特性层面看，模块采用紫色阻焊层的双层PCB作为承载基体，板载核心磁传感芯片布置在板体几何中心偏置位置，避开排针引脚的金属干扰区域，最大程度降低引脚金属件对磁场检测精度的影响。板体边缘预留的单安装孔采用沉孔设计，适配M2规格的铜柱或螺丝固定，安装孔中心到板边的距离经过精准核算，既保证固定时的结构强度，又不会干涉侧边排针的接线操作。板体表面丝印清晰标注了三个轴向的坐标方向，以及VCC、GND、SCL、SDA、DR、TD、T1七个引脚的功能定义，在实际装机接线时无需额外查阅引脚手册，就能快速完成线束连接，减少装配阶段的出错概率。

　　排针采用标准2.54mm间距的直插排针设计，排针长度适配常规面包板、万能板以及定制PCB母座的插接深度，排针与PCB板的焊接位置预留了足够的焊盘面积，既可以采用波峰焊批量焊接，也支持手工烙铁焊接，焊盘边缘做了泪滴处理，提升焊接点的机械强度，避免反复插拔过程中焊盘脱落的问题。板体右上角的安装孔周边做了露铜环绕处理，安装时可以通过铜柱实现板体的接地屏蔽，进一步降低外界电磁干扰对磁检测信号的影响。

　　设计思路上，整个模块的结构布局优先保证磁传感芯片的检测环境纯净，所有金属接插件、安装孔位都与核心芯片保持了3mm以上的安全距离，避免铁磁性材料靠近芯片导致检测数据偏移。板体的外形尺寸控制在20mm见方以内，厚度方向包含排针总高度不超过12mm，能够适配绝大多数紧凑型设备的内部安装空间，不管是嵌入到手持检测设备的内部腔室，还是固定在小型机器人的支架上，都不会出现空间干涉的问题。板体的四个边角做了R0.5mm的圆角处理，避免装配过程中尖锐边角划伤操作人员或者划破相邻的线束绝缘层，细节处理完全符合工业级电子模块的设计规范。

　　从安装边界来看，模块的排针引脚全部布置在板体的其中一条长边上，接线方向统一朝向板体外侧，当模块通过螺丝固定在安装基面时，所有接线操作都可以在板体外侧完成，不需要预留额外的手部操作空间在板体下方，进一步压缩了安装所需的净空尺寸。板体背面没有布置任何高出PCB基材的元件，整个背面为平整平面，可以直接贴合在安装基面或者屏蔽层上，不需要额外预留元件避让空间，对于安装空间极度紧凑的穿戴式设备、微型传感节点来说，这种平整背面的设计能够大幅降低整体堆叠高度。

　　在实际选型适配过程中，结构设计人员可以直接调用该模型完成设备内部的布局干涉检查，不需要重新测绘模块的外形尺寸、孔位坐标、引脚位置，能够有效缩短产品开发阶段的结构设计周期。模型还原了板体表面的所有丝印标识、元件高度差、排针的具体尺寸，在做装配仿真时可以精准模拟模块与周边结构件、线束的位置关系，提前发现装配干涉、接线空间不足等潜在问题，避免打样阶段出现结构设计失误。
