适配小型扬声器的桌面蓝牙音箱腔体结构

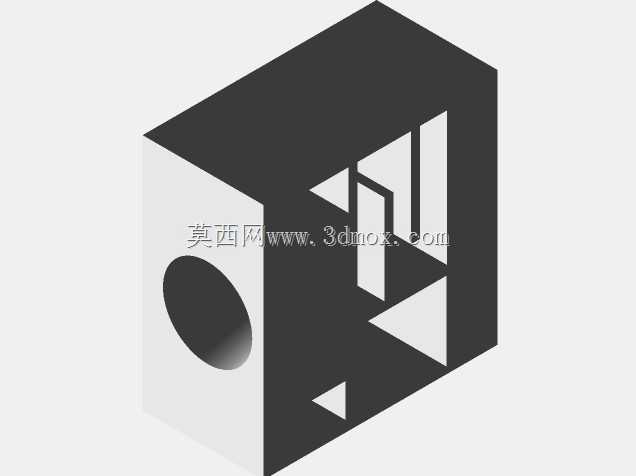

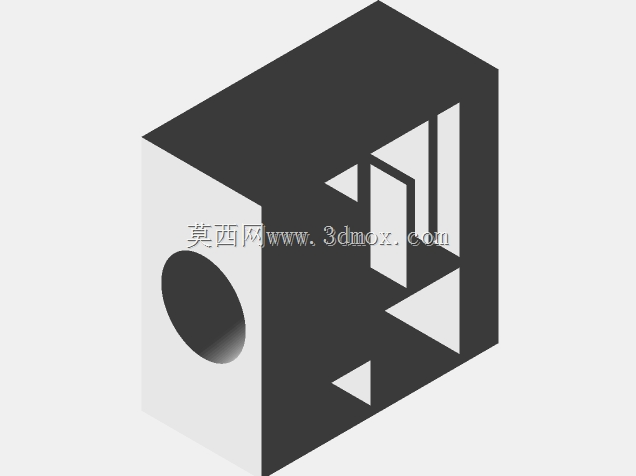

　　日常桌面音频场景里，很多DIY玩家会遇到现成音箱腔体无法匹配手头扬声器单元的问题，这套结构就是针对小型2英寸低音扬声器搭配压电高音扬声器的组合做的定制化腔体设计，同时预留了15瓦功率放大器与供电电池的独立隔舱，解决小尺寸桌面音频设备的元件集成与声学密封需求。做结构设计的时候最先考虑的是声学腔体的净容积匹配，2英寸低音单元的谐振频率对后腔容积敏感度很高，容积过小会导致低频发硬下潜不足，容积过大又会让单元阻尼不足出现低频拖沓的问题，建模时反复调整了腔体内部的净空间尺寸，避开了单元磁钢与功放板、电池的安装干涉，同时在隔舱之间做了加强筋结构，既可以提升腔体整体的刚性，避免大音量下腔体壁产生谐振杂音，也能分隔电路部分与声学腔，防止线路干扰声学性能。

　　很多DIY玩家在做这类小音箱的时候容易忽略电线通道的预留，这套结构在初始建模阶段没有预设固定的走线孔位，主要是考虑到不同玩家选用的功放板接线端子位置、电池接线方向都有差异，预留了足够的平整侧壁区域，使用者可以根据自己实际采购的元件布局，在最适配的位置自行钻孔走线，避免预设孔位和实际元件不匹配导致的密封失效问题，毕竟声学腔体的密封性直接影响低频的回放效果，多余的孔隙会导致声短路，直接抵消掉小单元的低频输出能力。考虑到很多个人玩家会使用桌面级FDM3D打印机来制作实体样件，建模时除了全尺寸的完整腔体版本，还同步做了适配200×200打印幅面的缩小版本，缩小版本严格按照扬声器单元的安装尺寸做等比例缩放吗？

　　不，是在保证扬声器安装位、功放隔舱、电池仓的核心安装尺寸完全不变的前提下，压缩了腔体非核心区域的冗余尺寸，确保小尺寸打印床也能完整打印出可用的腔体结构，不用做拼接处理，减少拼接带来的密封问题与结构强度缺陷。结构的安装边界做了统一的公差预留，扬声器单元的安装沉台深度、螺丝孔位都按照行业通用的2英寸全频/低音单元的安装尺寸做了适配，压电高音的安装位预留了通用的粘贴与卡接两种固定结构，不管是用双面胶固定还是用小螺丝锁付都能找到对应的安装基准。腔体的合箱面做了止口结构，打印完成后只需要在止口处涂抹少量密封胶就能实现良好的气密性，不需要额外做密封槽加工，降低个人制作的工艺门槛。功放隔舱的位置特意设置在腔体的侧后方，和低音单元的磁钢之间预留了足够的散热间隙，15瓦的功放板在连续大音量工作时会产生一定热量，预留的间隙既可以避免功放板热量直接传递到扬声器磁钢导致磁钢退磁，也能形成自然的空气对流通道帮助功放散热，延长电路部分的使用寿命。电池仓的尺寸按照常用的18650电池组的排布做了预留，同时在电池仓侧壁预留了充电接口的安装位，玩家可以根据自己选用的充电模块类型选择合适的位置开孔安装Micro USB或者Type-C充电接口，不需要额外修改腔体结构。箱体的背部预留了被动辐射器的安装位冗余吗？

　　不，初始版本是针对密闭式音箱设计的，如果玩家想要提升低频表现，也可以在背部对应位置开孔安装小尺寸被动辐射器，腔体的壁厚做了2.5mm的统一设置，既保证了3D打印时的结构强度，不会因为壁厚太薄导致打印时出现翘曲变形，也不会因为壁厚太厚浪费打印材料，同时足够的壁厚也能减少箱体的谐振染色，让声音回放更加干净。在做建模的时候特意把所有的安装孔位都做了导向锥度，打印完成后不需要额外做孔位的铰孔处理，自攻螺丝可以直接顺着导向锥度拧入，降低安装时的对位难度，对于没有专业加工工具的个人玩家非常友好。腔体的边角位置都做了R3的圆角处理，一方面是避免3D打印时出现应力集中导致的边角开裂，另一方面也能减少声波在腔体内部的直角反射，降低驻波产生的概率，提升整体的听感。很多现成的商用小音箱为了追求外观造型会牺牲声学性能，这套结构完全以声学性能与元件安装便利性为核心设计导向，没有多余的外观装饰结构，所有的曲面与棱角都是为了实现结构功能服务，不管是个人DIY制作桌面小音箱，还是作为小型音频产品的原型验证结构，都能直接拿来做适配调整，不需要从零开始做腔体的基础建模，节省大量的结构设计时间。
