便携式彩色iPod音乐播放器外观结构

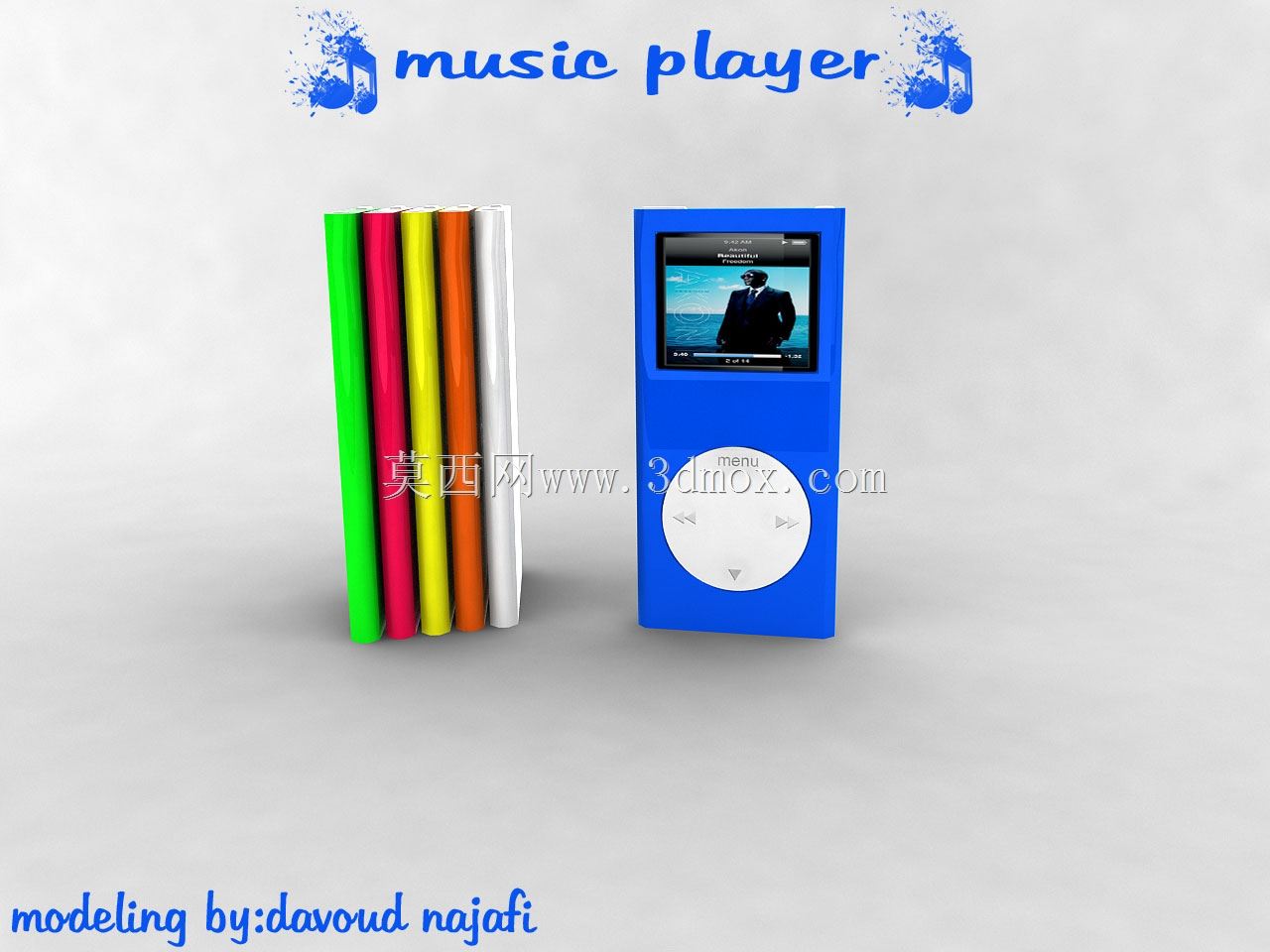

　　这款手持音乐播放设备的结构设计，核心围绕单手握持的人机交互逻辑展开，整体采用方正圆角的立式造型，机身主体外壳做了统一的蓝色哑光质感处理，正面区域做了明确的功能分区：上半部分为嵌入式显示屏幕，屏幕做了微凹的贴合设计，边缘与外壳过渡处预留0.2mm的装配间隙，避免屏幕装配后出现凸起刮蹭的问题，屏幕区域主要用于显示播放曲目信息、播放状态、操作菜单等可视化内容，满足用户日常选曲、查看播放进度的使用需求。屏幕下方为圆形操控按键区域，按键采用白色同心圆设计，外圈环形区域对应上下左右的菜单切换、曲目快进快退功能，中心圆形按键为确认/播放暂停功能，按键表面做了微凸的弧度处理，按键与机身外壳的间隙控制在0.15mm，既保证按压时的行程反馈清晰，也能避免日常使用中灰尘、汗液从缝隙进入机身内部。

　　从实际使用场景来看，这类便携音乐播放器主要面向日常通勤、户外休闲、运动场景下的音频播放需求，因此整机的尺寸边界严格控制在单手握持的舒适范围内：机身宽度控制在60mm以内，厚度控制在12mm左右，高度不超过110mm，整机重量控制在100g上下，放入衣物口袋不会产生明显的坠重感，握持时拇指可以自然覆盖到下方的圆形操控区域，不需要调整握持姿势就能完成全部播放操作，符合手持消费电子的人机工程设计要求。机身侧面预留了数据接口与耳机接口的装配位，接口位置做了内凹的沉台设计，避免插头插入时对外壳边缘造成剐蹭掉漆，同时接口周边的壳体做了局部加厚处理，提升频繁插拔时的结构强度，避免接口松脱。

　　设计过程中，外壳的壁厚做了均匀化处理，整体壁厚保持1.8mm，既保证外壳的结构刚性，跌落时不会出现壳体开裂的问题，也能控制整机的重量，避免不必要的材料浪费。屏幕与壳体之间的装配采用卡扣加双面胶的固定方式，相比单纯的螺丝固定，能减少外壳表面的螺丝孔位，保持外观的整体性，同时卡扣位置均匀分布在屏幕四周的壳体内部，每个卡扣的扣合量控制在0.5mm，保证屏幕固定牢固不会出现松动异响。操控按键下方的内部空间预留了按键弹片与PCB板的安装位置，弹片的行程设置为0.3mm，按压反馈清晰，不会出现按键塌陷或者按动无响应的问题。

　　从外观细节处理来看，机身的所有边角都做了R3的圆角过渡，避免尖锐棱角在握持时产生硌手的不适感，同时圆角处理也能提升外壳注塑成型时的流动性，减少注塑过程中应力集中导致的翘曲变形问题。正面的屏幕区域与按键区域做了视觉上的分区设计，屏幕周边的壳体做了一圈微凸的边框，高度高出屏幕表面0.3mm，当播放器正面朝下放置时，凸起的边框可以先接触接触面，避免屏幕表面被刮花。按键区域的白色与机身的蓝色形成清晰的视觉对比，用户不需要刻意观察就能快速定位操控区域，在光线不佳的使用场景下也能完成盲操作。

　　这类便携影音设备的结构设计，除了满足基础的功能装配需求，还要充分考虑日常使用中的磨损问题：外壳表面采用哑光磨砂质感处理，相比亮面外壳不容易残留指纹和划痕，长期使用也能保持较好的外观完整性。机身内部的空间做了分层布局，上层靠近屏幕的位置预留显示屏与排线的走线路径，中层为PCB主板与存储芯片的安装位，下层靠近底部的位置预留电池仓空间，各部件之间预留0.5mm的安全间隙，避免部件之间相互挤压造成损坏，同时内部的筋位设计既可以加强壳体的结构强度，也能对内部的电池、主板部件起到限位固定的作用，避免设备跌落时内部部件出现移位。
