LM2587S升压模块结构设计方案

　　在便携电子设备、户外供电装置、小型工控采集节点这类需要低压直流转高压直流的场景里，基于LM2587S芯片搭建的升压模块是应用极广的电能变换部件，本次完成的三维结构设计，完全围绕实际装机的适配需求展开，没有做冗余的装饰性结构，所有尺寸边界都贴合常规小功率升压电路的元件排布逻辑。从实际用途来看，这类模块主要承担低压直流输入到稳定高压直流输出的变换功能，常见的应用场景包括3.7V锂电池转12V给便携传感器供电、5VUSB输入转24V驱动小型低压执行器、车载12V转更高电压给车载通讯外设供电，在小功率供电链路里属于核心的电能转换节点，结构设计的合理性直接影响模块的散热能力、安装适配性以及长期运行的可靠性。

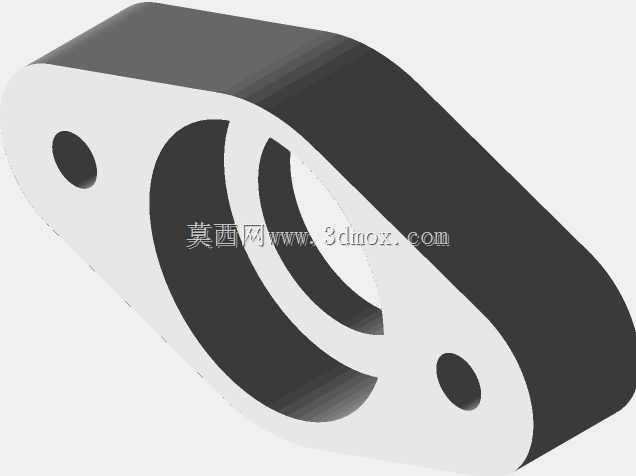

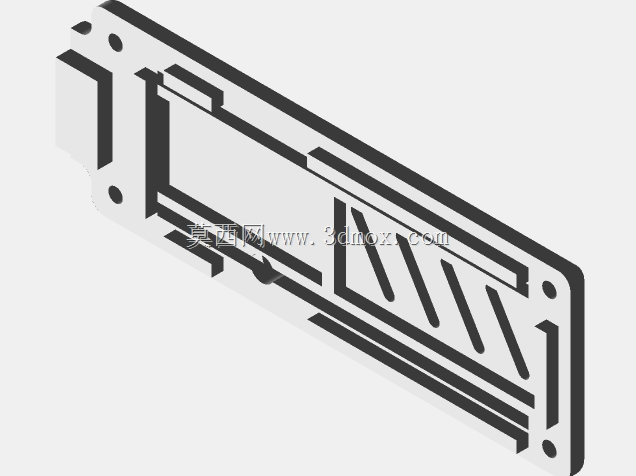

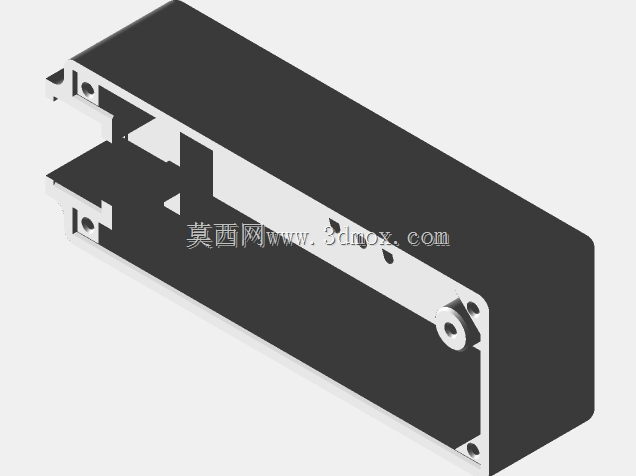

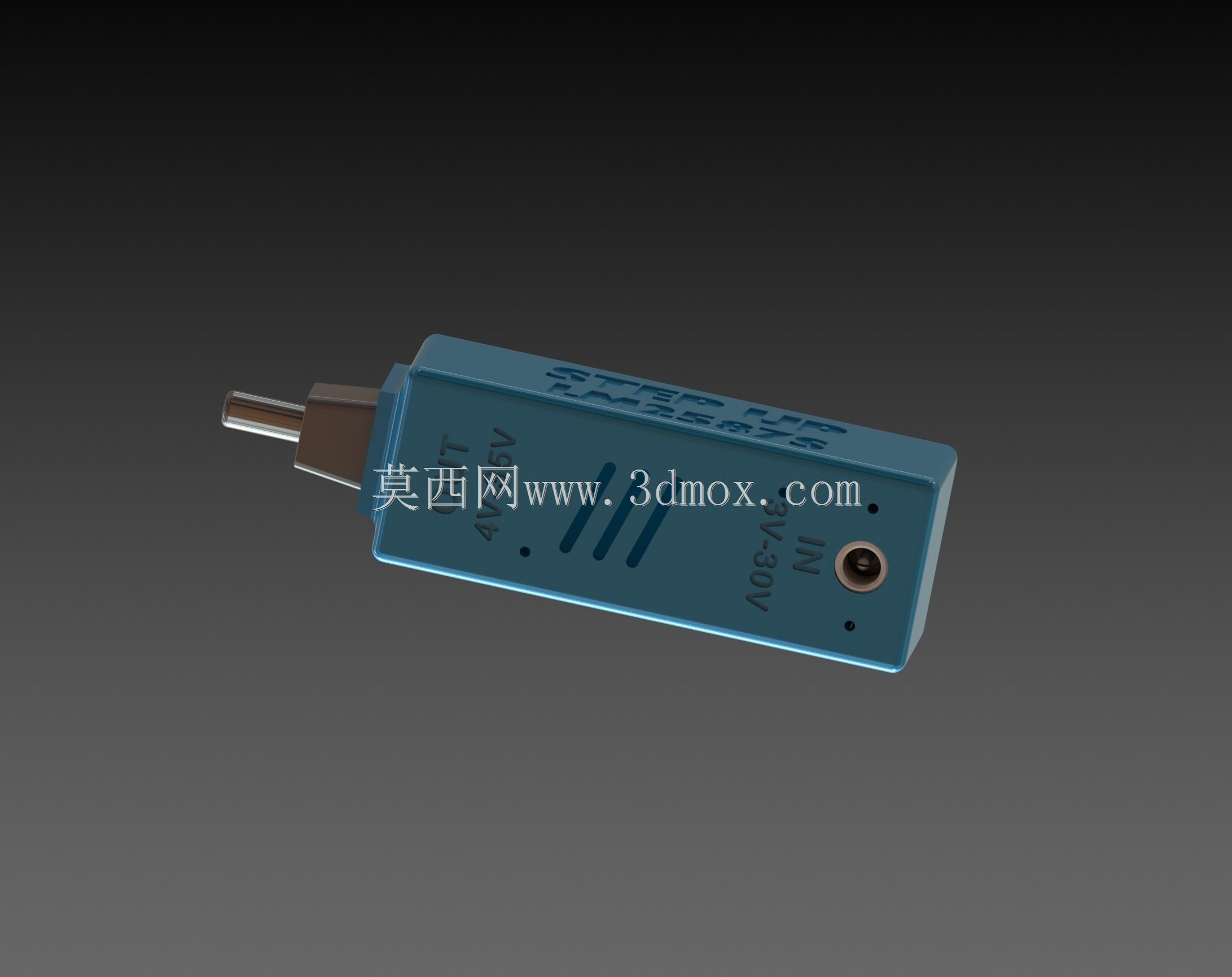

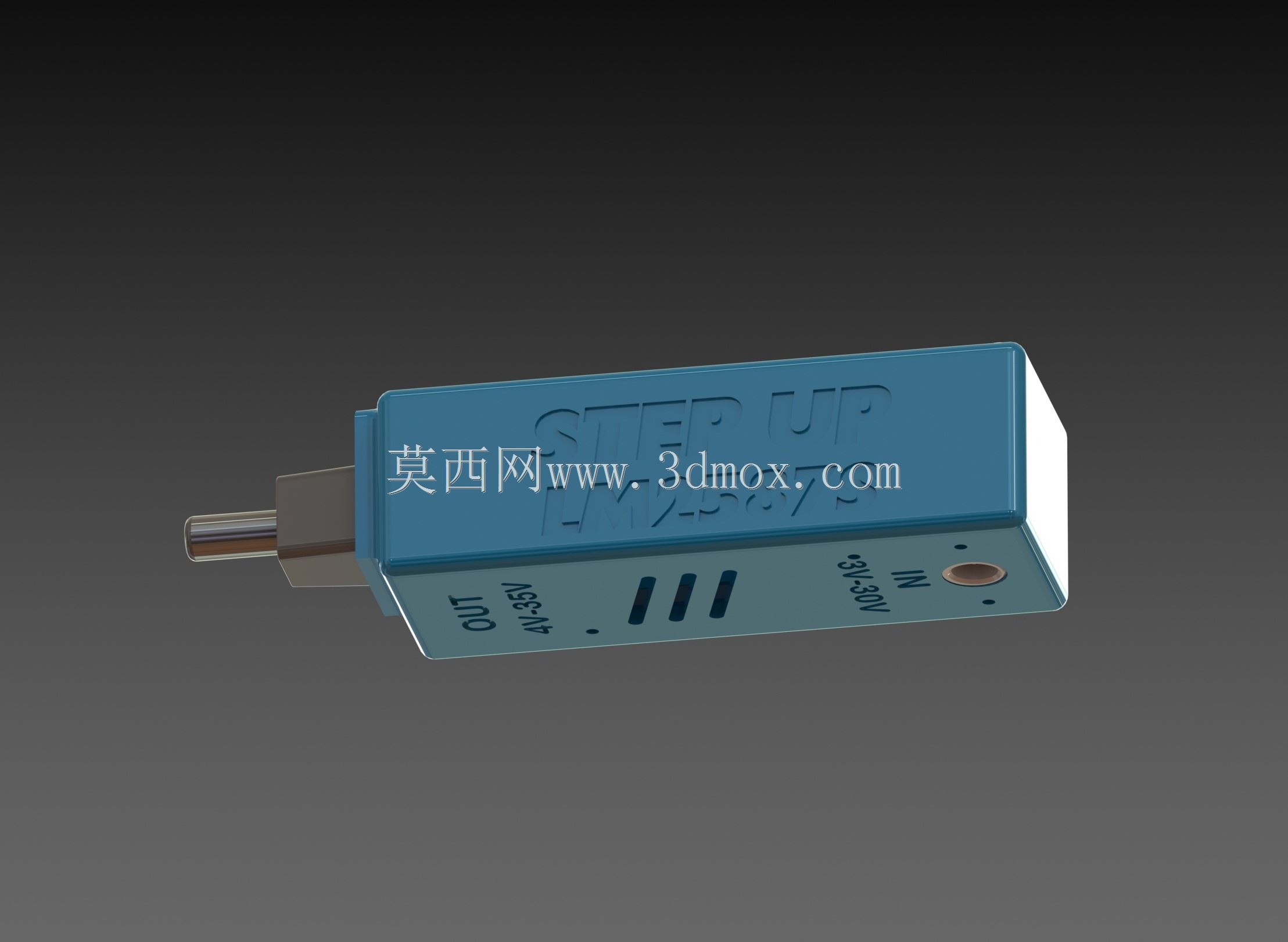

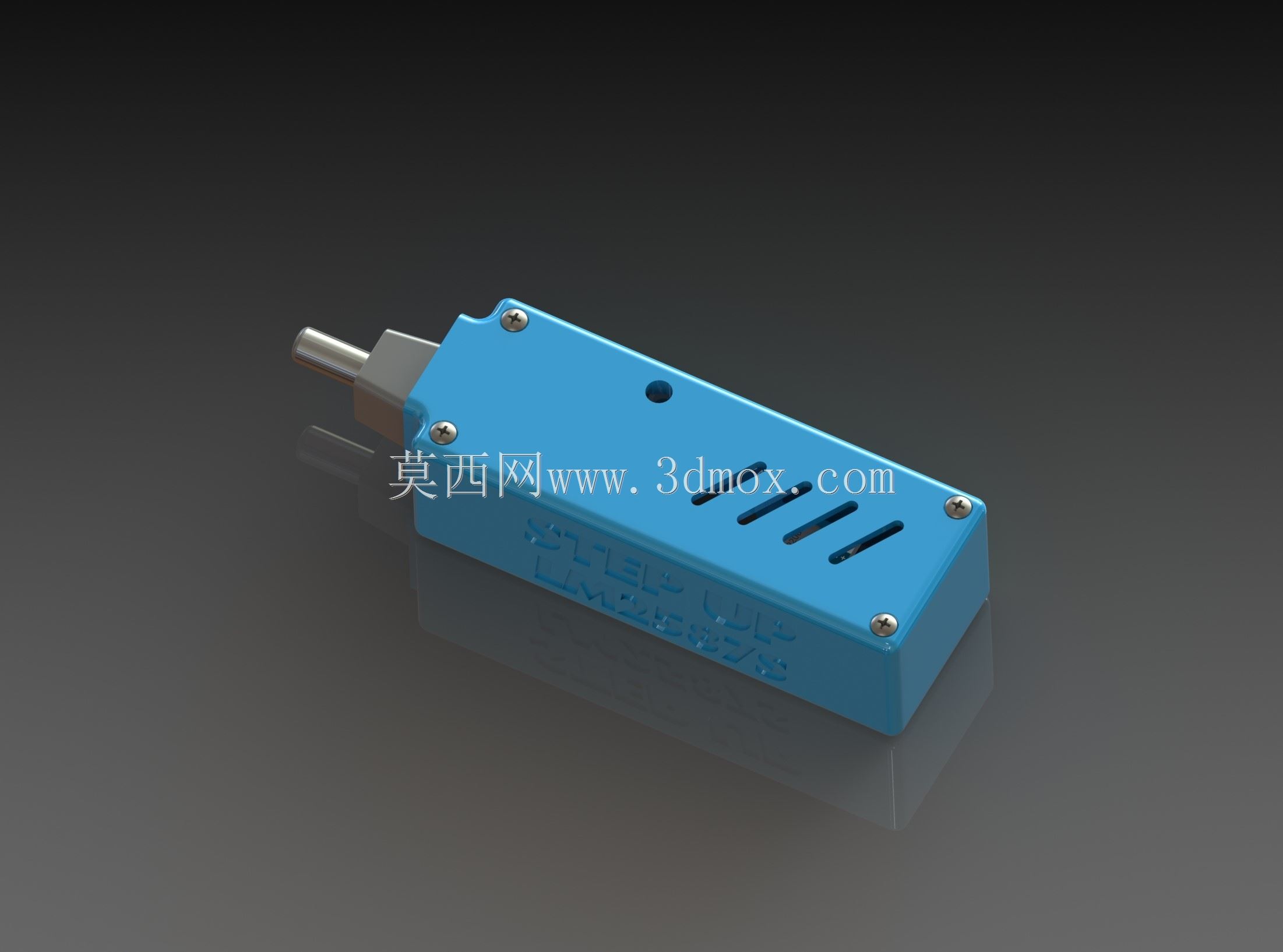

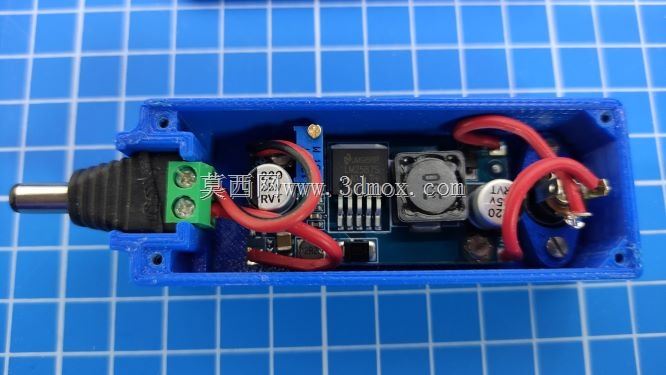

　　设计思路上首先考虑的是PCB板的元件排布空间，LM2587S芯片本身的封装尺寸、配套的功率电感、输入输出滤波电容、续流二极管、调压电阻这些核心元件的占位都提前做了堆叠校核，外壳的内部净空尺寸完全匹配元件最高高度，预留了0.8mm的安全间隙，避免组装时元件顶壳或者绝缘距离不足的问题。外壳采用分体式卡扣结构，主体为矩形腔体，一端预留DC输入插头的安装位，插头伸出端面的长度控制在11mm，刚好匹配常规DC母座的插接深度，不会因为伸出过长导致插接后受力断裂，也不会因为伸出过短出现接触不良的问题；另一端预留输出接线端的避让槽，方便用户直接焊接导线或者接插接线端子。外壳侧面印刷了输入输出电压标识、引脚定义丝印，和实际电路的引脚定义完全对应，避免用户接反输入输出导致模块烧毁。外形尺寸方面，整体长度控制在62mm，宽度22mm，高度14mm，这个尺寸边界刚好适配市面上通用的升压模块安装孔位，两个M2的安装孔中心距为55mm，用户可以直接替换同规格的成品模块，不需要重新在设备壳体上打孔。安装边界的设计上，模块底部预留了1mm的凸台，安装时凸台和设备安装面贴合，既可以保证外壳底部和PCB之间的绝缘间隙，也能避免PCB上的焊点直接接触金属安装面造成短路。

　　散热结构的设计上，外壳对应功率电感和芯片的位置做了0.5mm的薄壁区域，不需要额外开散热孔就能通过壳体传导热量，在2A输出电流的工况下，壳体表面温度可以控制在50摄氏度以内，满足长期运行的散热要求，同时封闭的壳体结构也能避免灰尘、潮气进入模块内部，适合在户外或者工业现场的复杂环境下使用。结构细节上，外壳内部设置了三个定位柱，PCB板组装时直接卡在定位柱上，不需要打螺丝就能固定，组装效率更高，定位柱的高度刚好让PCB板和外壳底部保持1.2mm的间隙，给背面的贴片元件留出足够空间。输入插头的位置做了加强筋结构，插头根部和外壳连接处的壁厚增加到1.5mm，多次插拔也不会出现根部断裂的问题。

　　输出端的避让槽宽度为8mm，可以同时容纳两根18AWG的导线穿过，满足最大3A输出电流的线径要求。整个结构的所有棱角都做了R0.5的圆角处理，没有尖锐的边角，组装和使用过程中不会划伤操作人员，也不会刮伤设备内部的其他导线。在做三维建模的过程中，所有配合尺寸都按照公差带的中间值做了预留，卡扣的配合量控制在0.2mm，既保证组装后卡扣扣合牢固不会松脱，也不会因为配合量过大导致组装时卡扣断裂。外壳的壁厚均匀控制在1.2mm，适合注塑加工，不会出现缩水、翘曲的成型缺陷，量产时的良率可以得到保证。
