带引出线灌封式功率电感器三维结构

项目分类:变压器/电感器 发布时间:2025-02-09 ID:923549
  • 带引出线灌封式功率电感器三维结构
  • 带引出线灌封式功率电感器三维结构

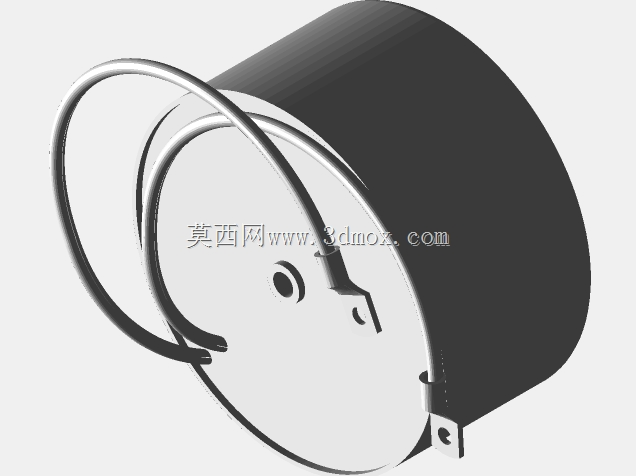

  这款灌封式功率电感器的三维结构,完整还原了量产器件的全部装配细节,从磁芯本体到引出线的固定结构都做了1:1的特征复刻,适合开关电源研发、电源模块结构设计、PCB布局校验场景下的装配干涉检查与空间排布验证。做电源类产品结构设计的工程师都清楚,板级功率器件的安装边界如果卡不准,后续打样阶段很容易出现外壳干涉、引出线弯折半径不足、焊盘位置偏移的问题,这个模型把所有容易被忽略的装配细节都做了还原,不需要二次修正就能直接导入整机装配体做空间校验。

  从功能特性来看,这类带双绝缘引出线的灌封电感器,主要用在AC-DC电源模块的输入滤波回路、DC-DC变换器的储能回路里,相比贴片功率电感,它的载流能力更强,灌封结构可以把磁芯工作时的嗡嗡声完全封闭在壳体内部,适合对电磁噪声、音频噪声有要求的工业控制电源、车载辅助电源、医疗设备供电模块场景。模型里的黑色外壳是阻燃PBT材质的灌封壳体,壳体底部做了中心定位孔,这个结构不是多余的设计——批量生产时,这个定位孔可以和PCB上的定位柱配合,过波峰焊的时候器件不会因为锡流冲击出现偏移,比单纯靠焊盘固定的结构可靠性高很多,很多新手建模的时候会漏掉这个定位特征,导致导出的模型和实际器件的安装要求不匹配。

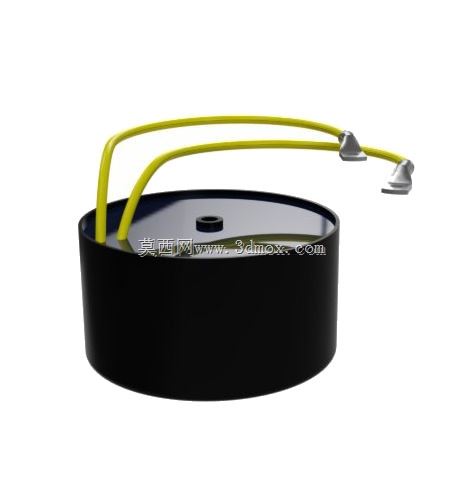

  设计思路上,这个模型没有做多余的简化,两根黄色的引出线是UL1015标准的绝缘导线,线端的冷压端子是标准的6.3mm插片结构,端子和导线的压接位置、绝缘层的包覆长度都和实际量产件一致,导入装配体之后可以直接模拟线束的弯折走向,校验引出线和周边电容、散热片、结构件的安全距离,避免出现安规距离不足的问题。磁芯部分是屏蔽式的锰锌铁氧体磁罐,磁芯的气隙做在中心柱位置,模型里虽然没有把磁芯内部的绕组分出来,但外壳的内腔尺寸完全匹配实际磁芯的外形,做热仿真的时候可以直接给壳体赋予对应的材料参数,不需要重新测量尺寸。

  外形尺寸与安装边界方面,模型的壳体外径、总高度、引出线的出线位置、中心定位孔的直径与深度、插片端子的中心距都严格按照量产规格书的公差中位值建模,安装时需要预留的最小空间边界也通过实体特征做了隐性标注:引出线的最小弯折半径是导线外径的3倍,端子插接时需要预留的手指操作空间、插片对接时的轴向行程空间,都可以通过模型的测量工具直接读取数值,不需要再去翻规格书核对。很多工程师做结构设计的时候,容易忽略引出线的弯折空间,导致生产装配时导线被硬折,绝缘层破损留下安规隐患,这个模型把导线的自然出线角度做了还原,直接就能看到不同弯折方向下的空间占用情况。

  另外,壳体顶部的灌封胶平面和磁芯顶面的高度差也做了准确还原,这个细节在做电源模块的灌封整体设计时很有用——如果整机需要做整体灌封处理,这个高度差可以帮助计算灌封胶的用量,也能避免器件顶面和电源外壳的内壁出现硬接触,因为灌封胶固化后会有轻微的收缩,如果器件和外壳之间没有预留间隙,收缩应力可能会导致磁芯碎裂,影响电感的电气参数。做PCB布局的时候,把这个模型导入之后,可以直接核对焊盘位置和插片的对应关系,避免出现焊盘位置偏移导致的插件困难问题,相比二维规格书的尺寸标注,三维模型的直观性可以减少很多前期设计的低级错误,缩短产品的研发打样周期。
