Ender5设备电源插头防护孔盖结构设计

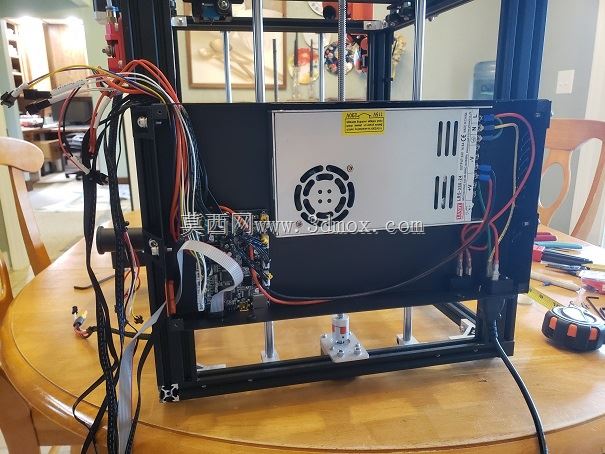

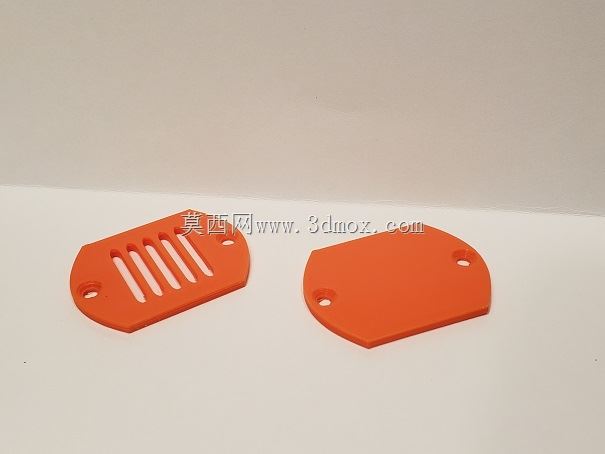

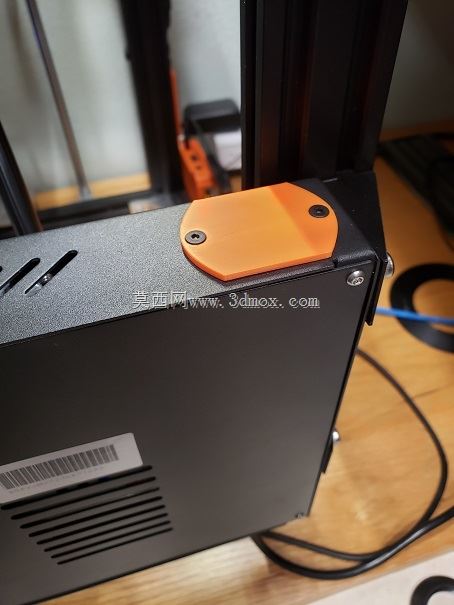

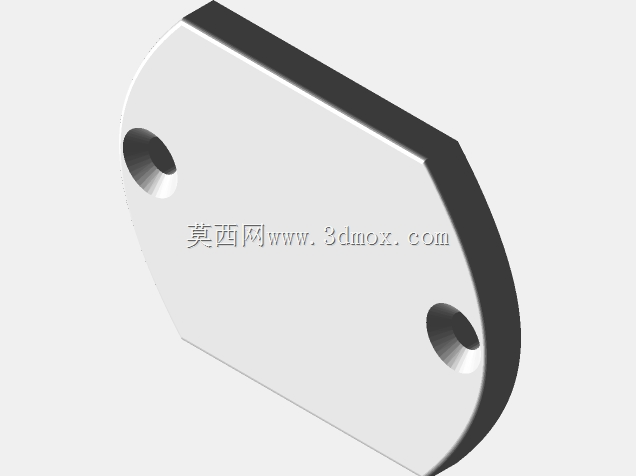

　　本次设计的两款配套孔盖，分别对应开孔封堵后的两种使用需求：一款为全密封式平板盖板，适用于该电源端口完全弃用、不需要预留通风或走线空间的改装场景，盖板整体为带切角的类椭圆形轮廓，边缘做了小尺寸的圆角过渡，避免安装后锐边划伤操作人员，盖板上预留的两个安装孔位完全匹配原机身开孔周边的固定柱位置，不需要对原有机身结构做二次打孔或切削加工，直接沿用原有固定螺丝即可完成安装，安装后盖板与机身表面的贴合间隙控制在0.2mm以内，既可以阻挡灰尘、耗材碎屑进入机身内部的电源接线区域，也能避免日常操作时肢体意外触碰带电部位。在桌面级FDM3D打印机的日常改装与结构调整作业中，不少使用者会根据操作习惯重新排布设备的控制面板位置，当原本内置在机身前部的控制面板被迁移至机身侧后方时，原位置预留的120V电源接插端口就会直接裸露在外，既容易在打印作业过程中被飘落的PLA、PETG耗材碎屑堆积堵塞接插触点，也存在日常维护时工具误触带电端口的安全隐患，这类改装后遗留的裸露开孔，就需要配套的专用防护盖板做封堵处理。

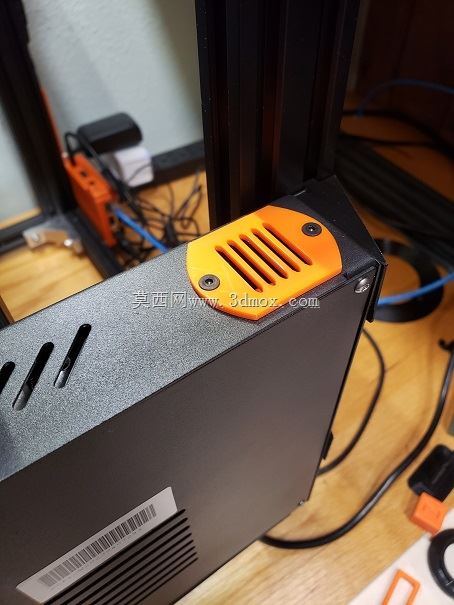

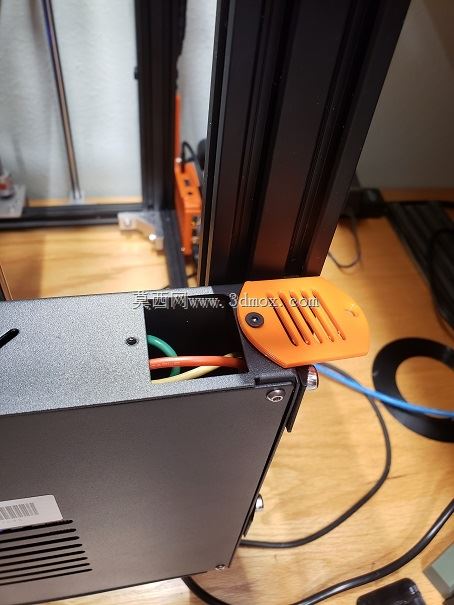

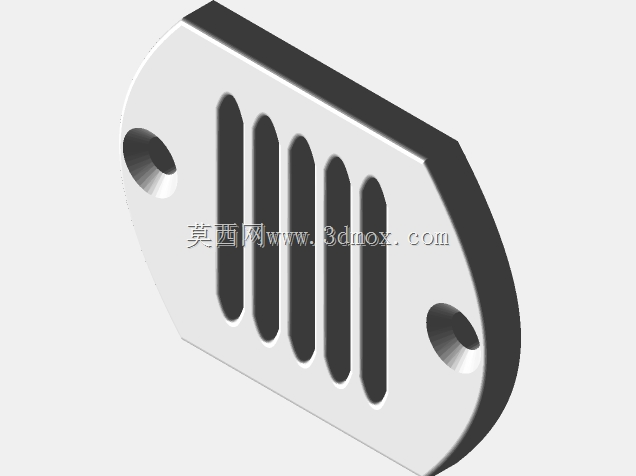

　　另一款为带格栅通风结构的开孔盖板，适用于改装后该位置仍需要保留通风散热功能、或是需要预留少量走线空间的场景，盖板上的格栅条采用等距排布设计，格栅间隙宽度控制在4mm，既可以保证空气流通满足电源模块的散热需求，又能阻挡尺寸较大的杂物掉入机身内部，格栅条的厚度做了1.5mm的加强设计，避免日常擦拭维护时受力断裂，安装孔位与密封款盖板完全通用，两款盖板可以根据实际使用需求随时互换，不需要调整安装结构。从设计思路上看，两款盖板的轮廓完全复刻原机身开孔的匹配边界，整体厚度设计为2mm，既保证了3D打印制作时的结构强度，不会因为壁厚过薄导致安装时出现翘曲或断裂，也不会因为壁厚过厚导致安装后突出机身表面过多，影响设备整体的外观平整度。

　　安装孔位采用沉孔设计，螺丝安装后螺丝头可以完全沉入盖板表面，不会出现突出的棱角，盖板与机身接触的一面做了0.1mm的微凸定位边，安装时可以直接卡入原机身的开孔内，不需要反复调整对位，降低安装时的操作难度。在实际应用场景中，这类改装配套的结构配件，除了用于控制面板迁移后的电源孔封堵，也可以用于设备其他同尺寸预留开孔的防护处理，比如机身侧方的扩展接口闲置时的封堵、散热风扇位改装后的开孔补位等，因为采用标准化的安装孔位设计，不需要针对不同位置做额外的结构修改。

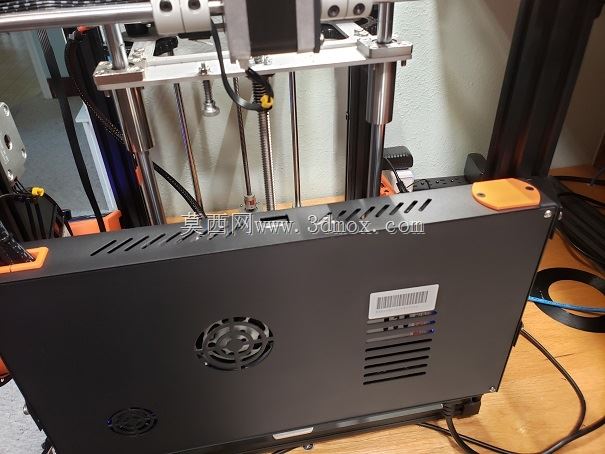

　　从安装边界来看，两款盖板的最大外轮廓尺寸完全匹配原开孔的周边空间，安装后不会与周边的走线槽、结构加强筋产生干涉，盖板边缘与机身原有曲面的贴合度经过反复调整，不会出现局部翘起的情况，即便是采用PLA材料打印制作，在设备日常工作的40-50℃的机身温度环境下，也不会因为受热出现变形导致贴合间隙变大。格栅款的通风开孔方向顺着设备内部电源模块的散热风道方向设计，不会因为加装盖板打乱原有散热气流的走向，保证电源模块的工作温度维持在合理区间，不会因为封堵开孔导致散热效率下降。全密封款盖板的内侧面做了浅槽设计，可以粘贴薄型绝缘垫片，进一步提升带电部位的绝缘防护能力，适合在车间多粉尘、多金属碎屑的作业环境下使用，避免导电碎屑进入电源接插部位引发短路故障。两款盖板的结构都做了拔模角度处理，即便是采用FDM工艺打印也不需要添加支撑结构，打印完成后只需要去除少量的打印毛刺即可直接安装使用，降低了配件的制作门槛，普通使用者自行打印就可以完成配件制作，不需要后续的机加工或打磨处理。
