通用电阻快速夹持检测辅助装置

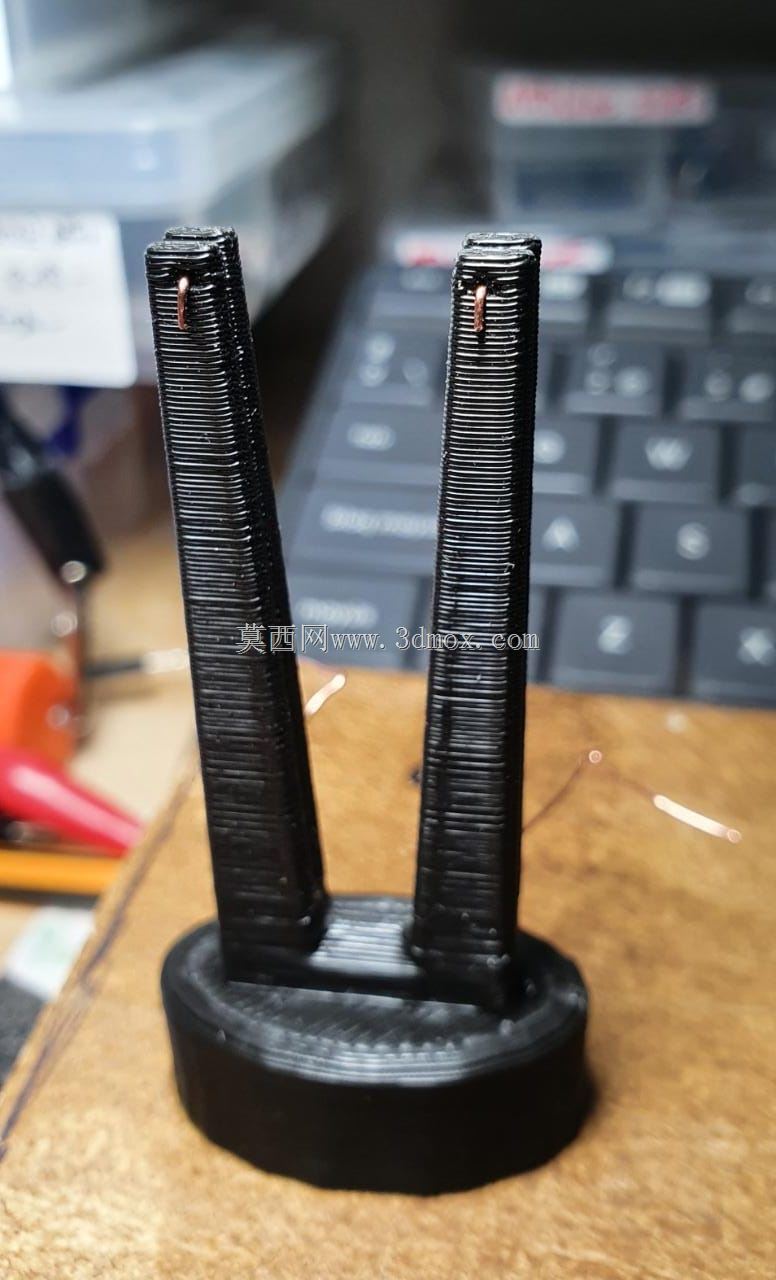

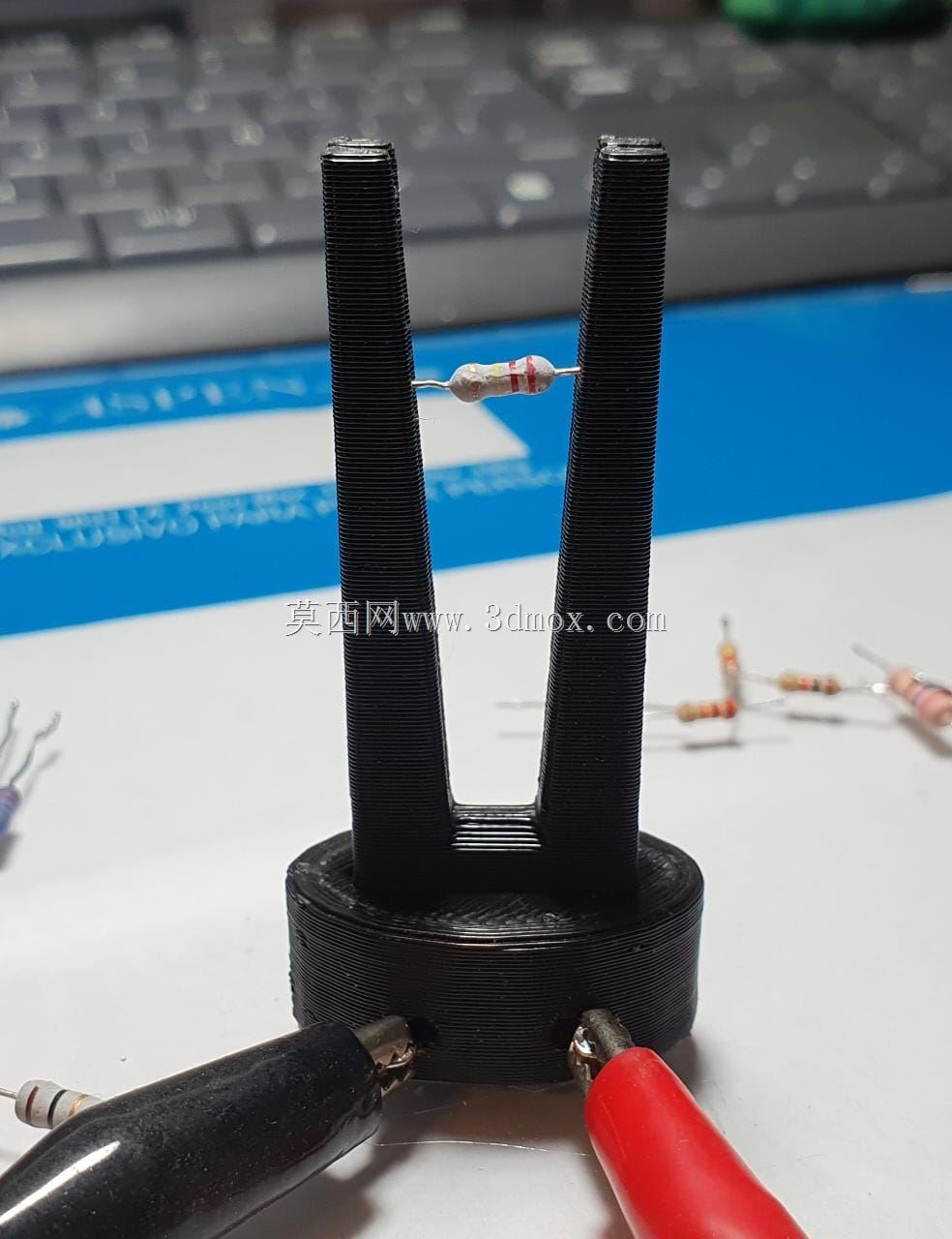

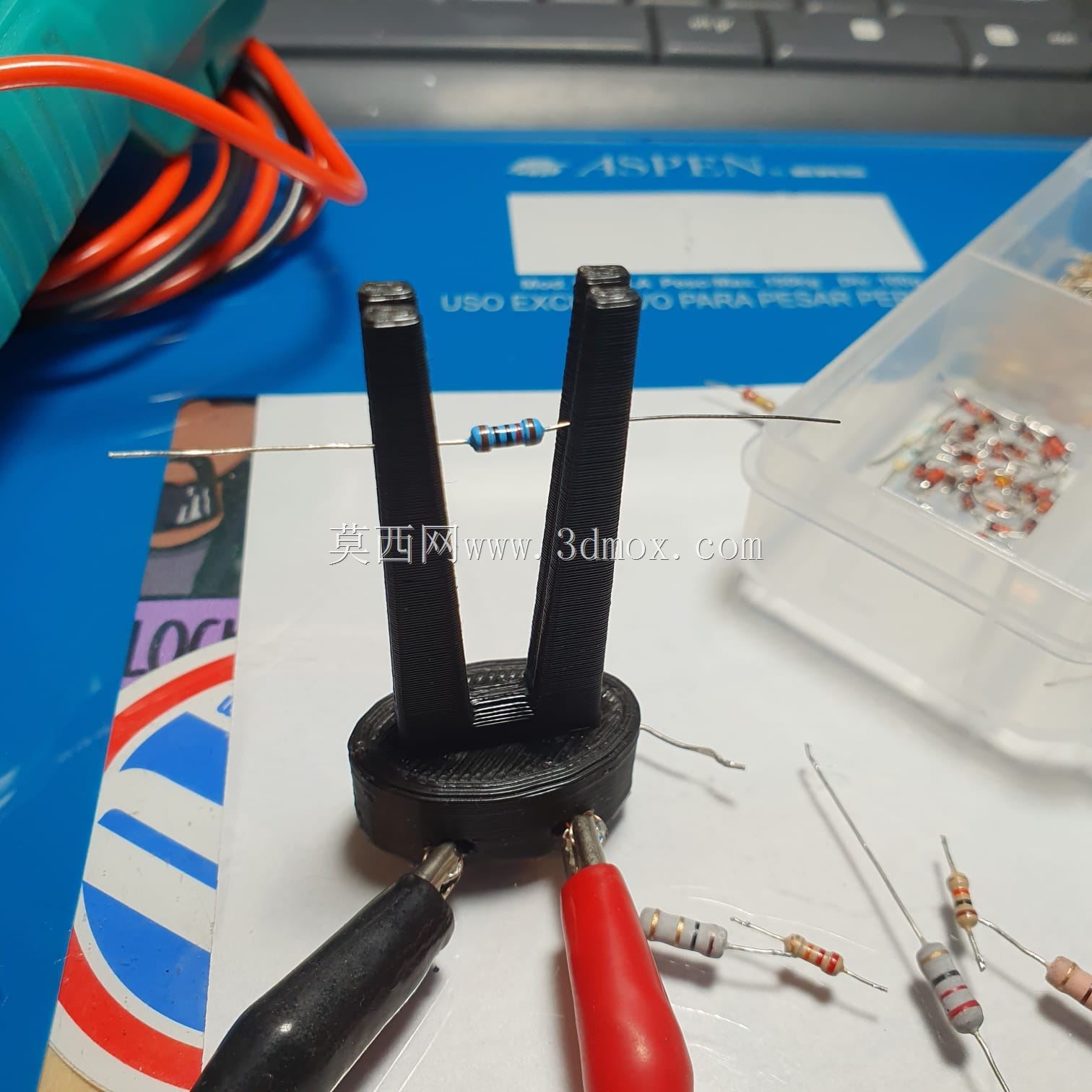

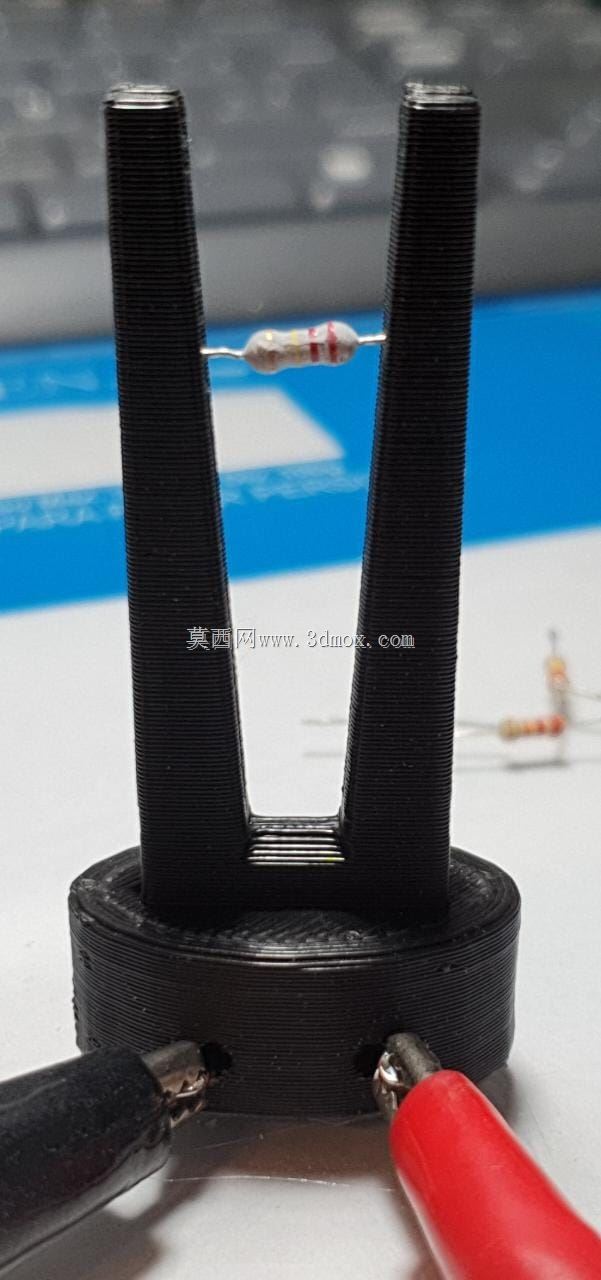

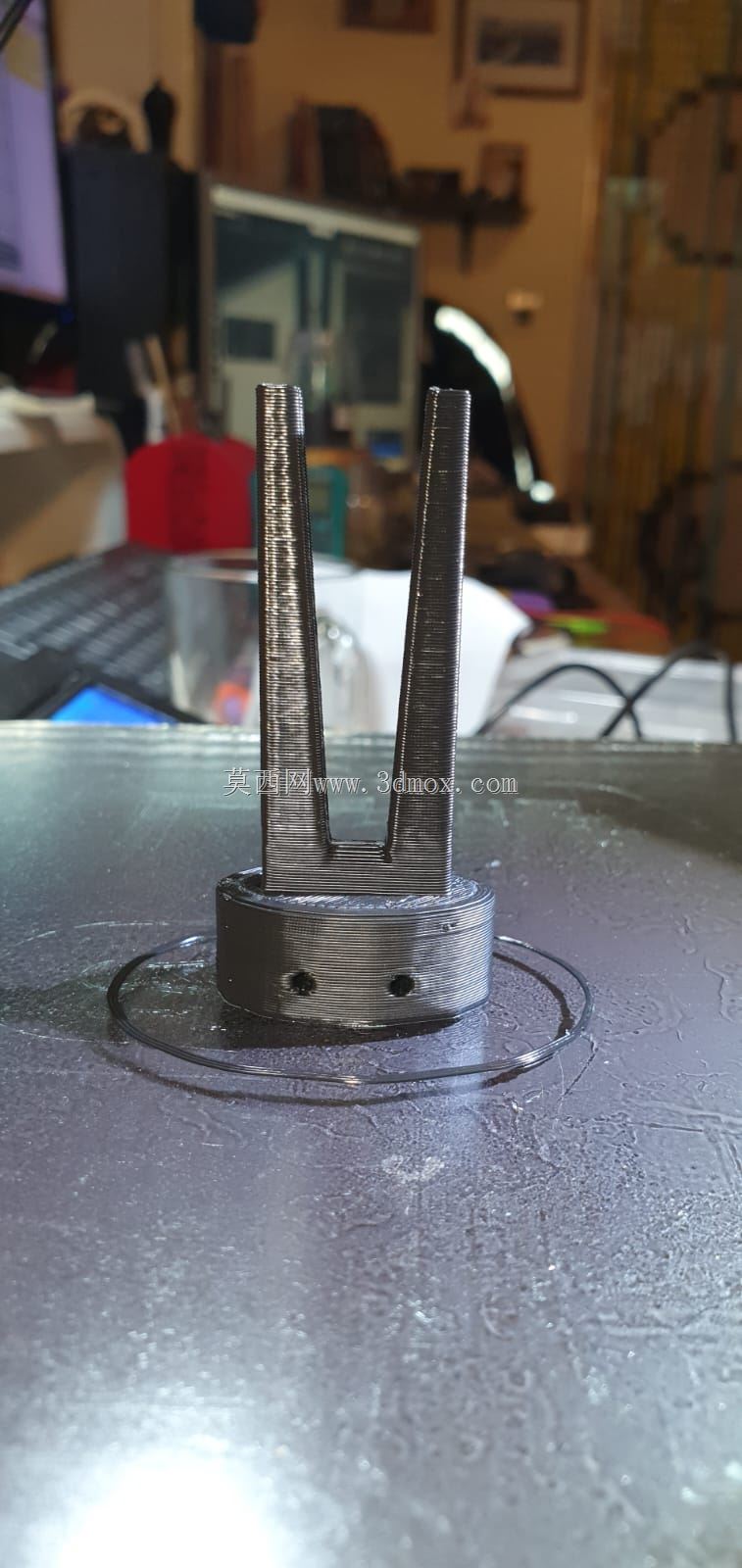

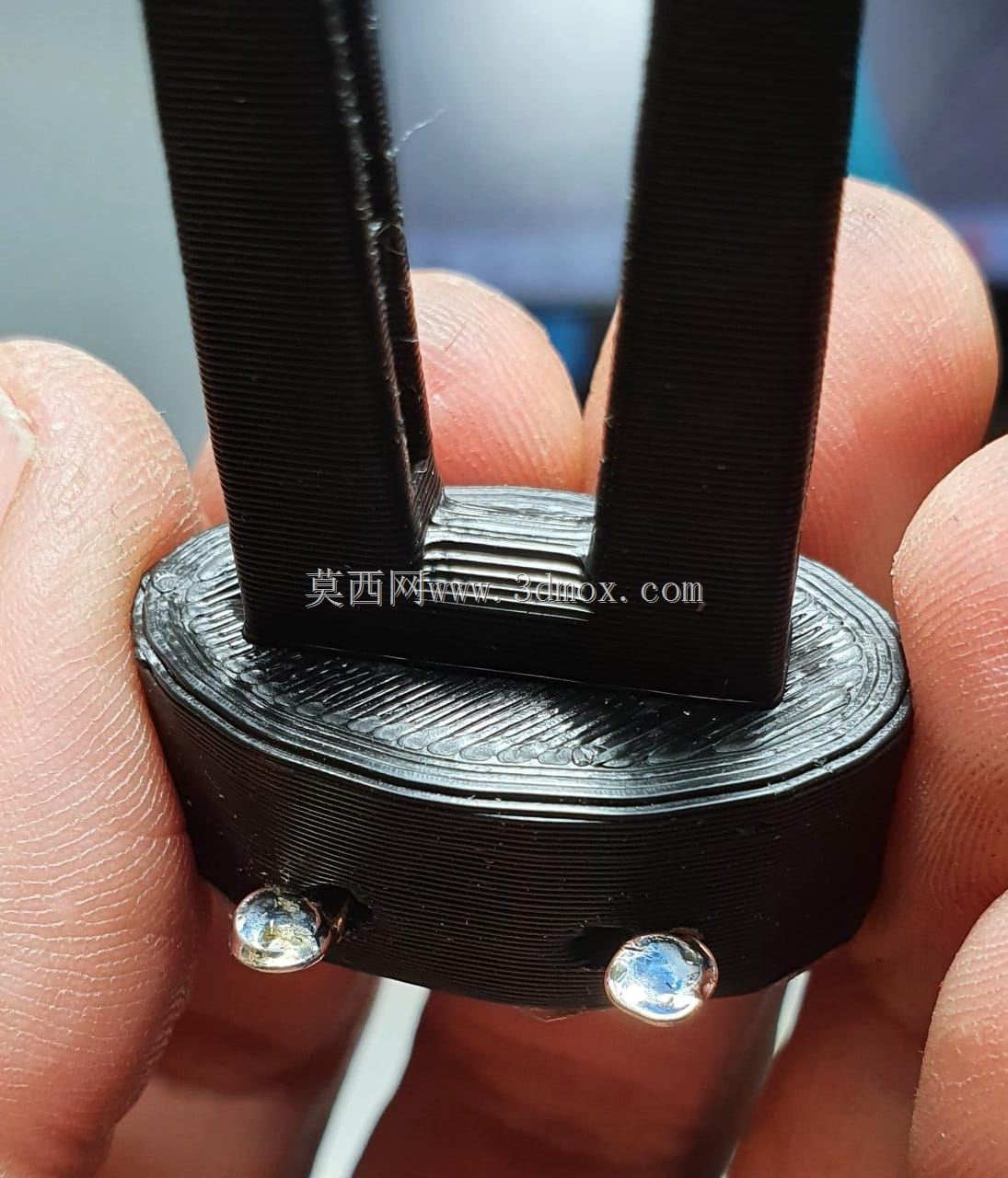

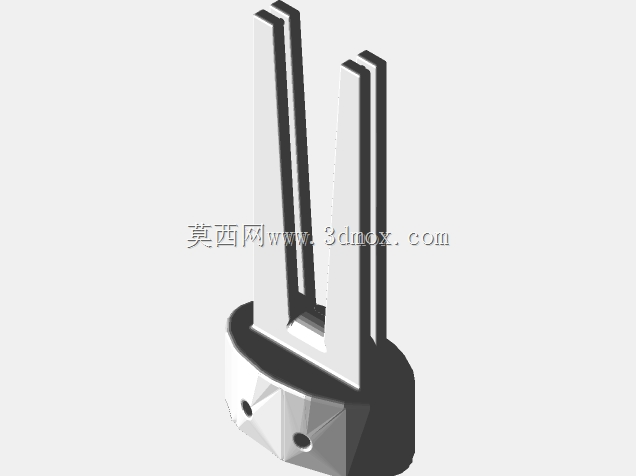

　　在电子元器件来料检验、电路板维修、学生电子实验、小批量电子元件分拣场景中，直插电阻的阻值检测一直是占用操作时间的细碎工序——传统检测方式需要操作人员一手持万用表两支表笔，另一手固定电阻引脚，同时对准表笔接触点位，遇到批量检测时不仅效率低下，还容易出现表笔滑脱、引脚接触不良导致的测量数值偏差，部分引脚氧化的电阻还需要反复调整接触位置，进一步拖慢检测节奏。这款电阻检测辅助装置正是针对这类实操痛点设计的桌面级小型工装，整体结构采用分体式功能布局，底部为圆形配重基座，基座上垂直固定两根平行的立式支撑臂，支撑臂顶端开设V型定位槽，用于承托电阻的本体部分，基座正面预留两个标准香蕉插座接口，可直接适配常规万用表表笔的插头规格，无需额外转接线材。

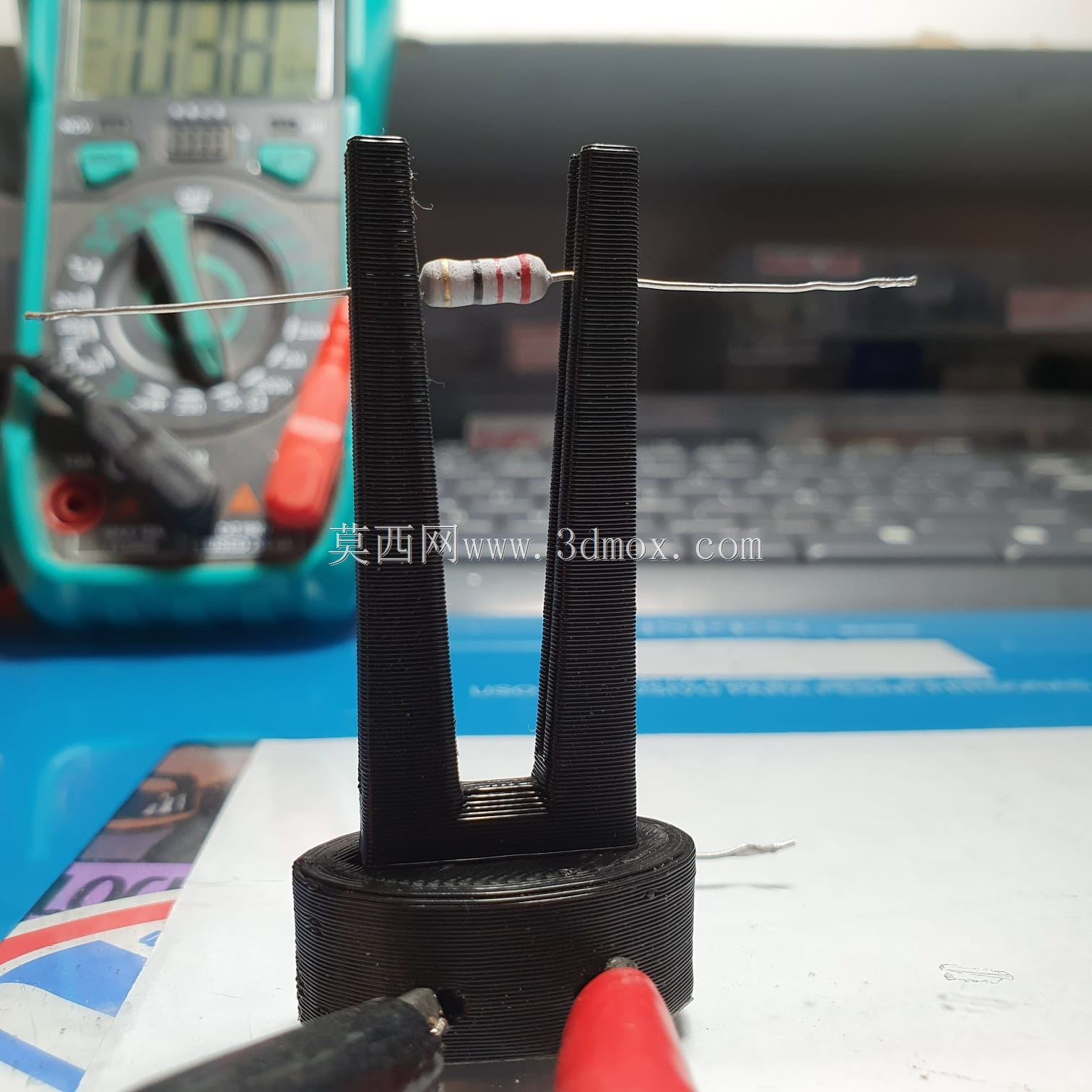

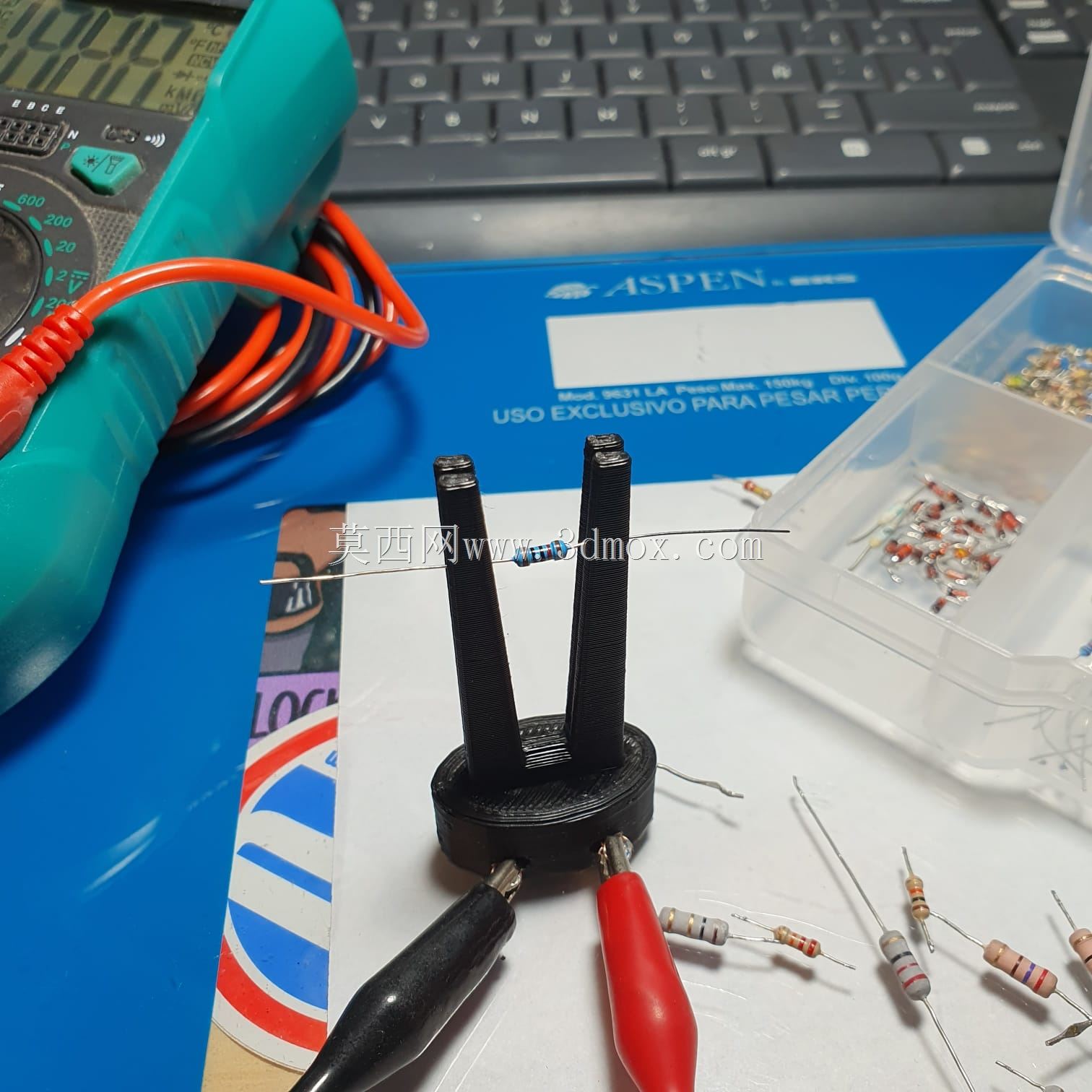

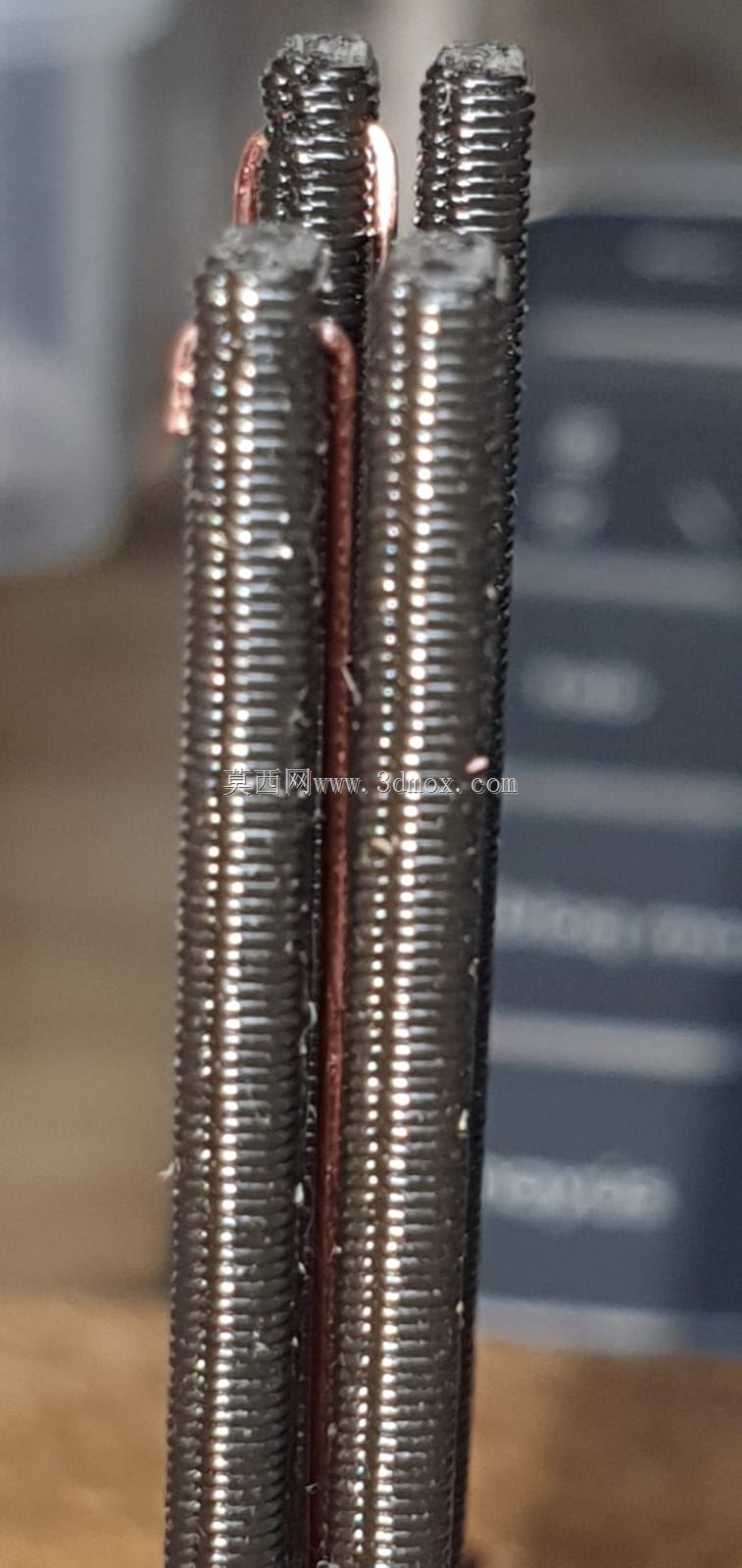

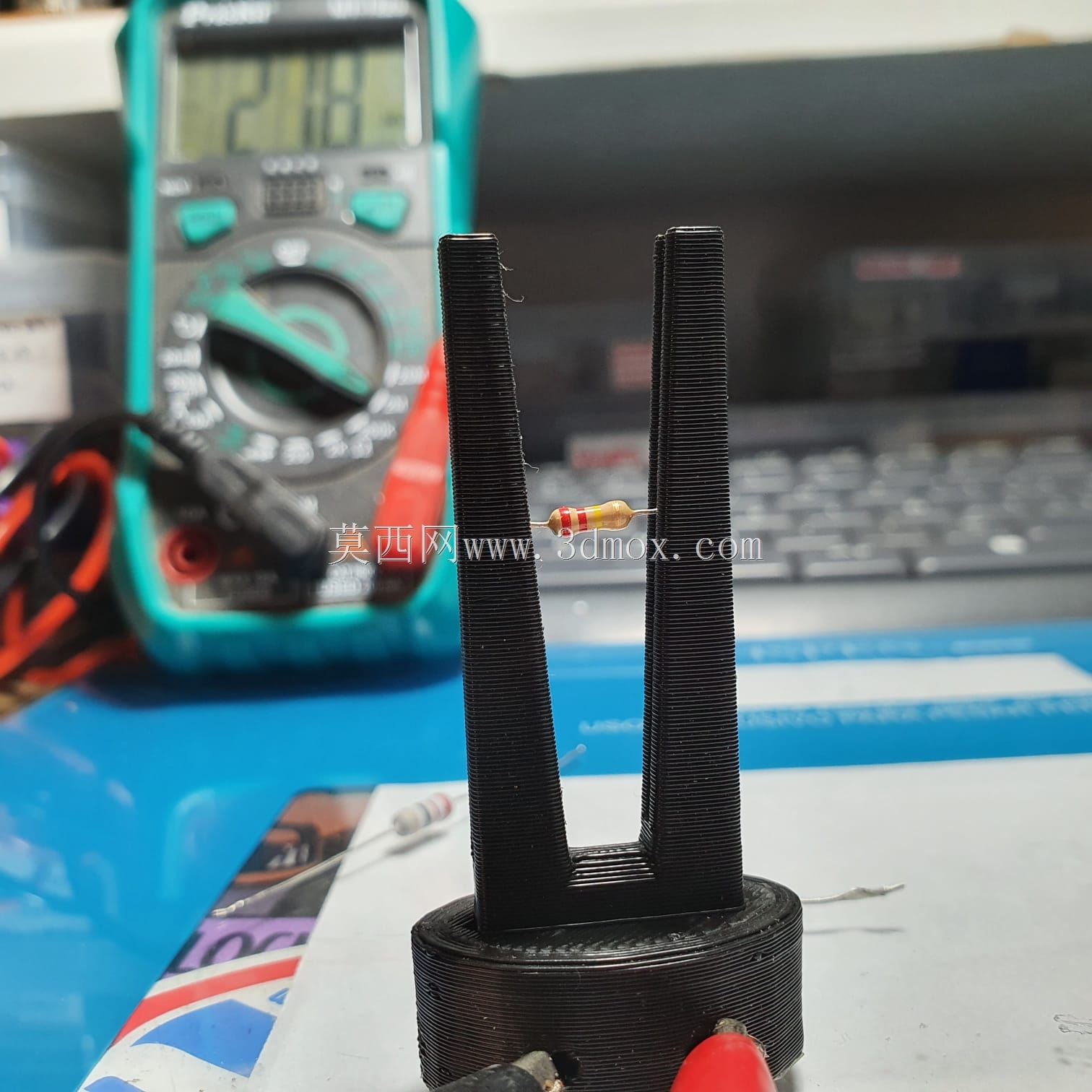

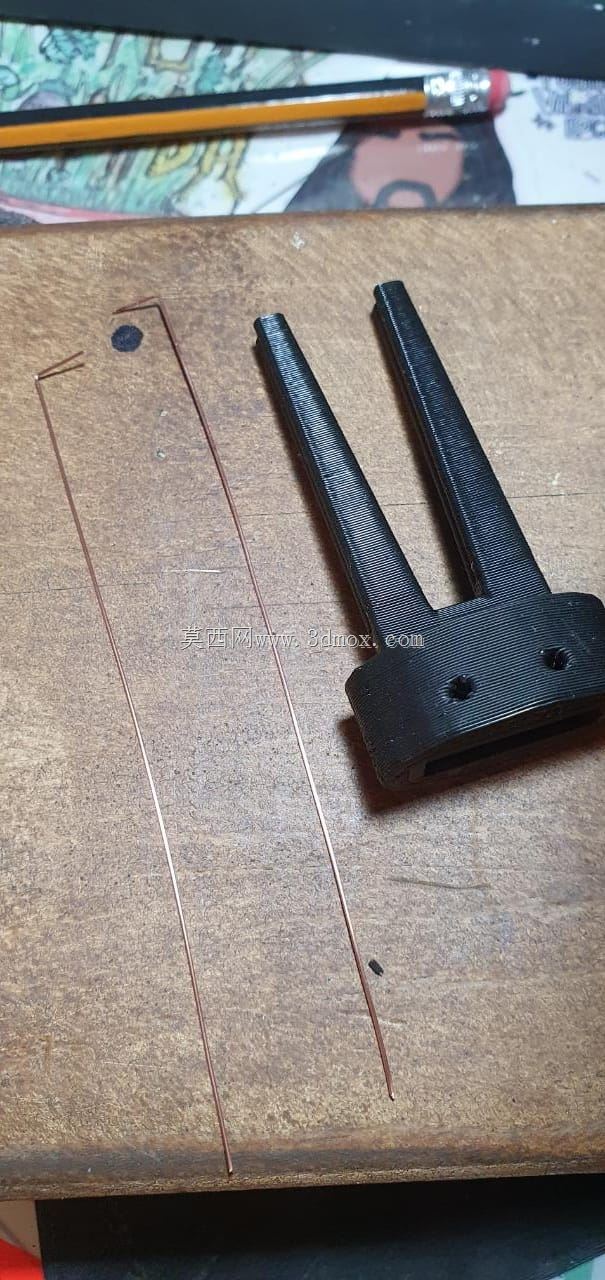

　　从功能实现逻辑来看，装置的核心设计思路是解放操作人员的双手，将原本需要手持固定的表笔、电阻两个操作对象转化为工装的固定结构：使用时先将万用表的红黑表笔分别插入基座对应的香蕉插座，插座内部通过预埋的导电铜片与支撑臂内侧的弹性接触触点连通，触点采用磷铜材质冲压成型，表面做镀镍处理降低接触电阻，触点位置刚好对准支撑臂V型槽的下方，当待检测电阻沿V型槽滑入时，电阻两端的金属引脚会自然压在两个弹性触点上，无需额外夹持即可形成稳定的导通回路，万用表可直接读取阻值数值。这种滑入式检测的设计完全规避了传统手持检测的对位步骤，单颗电阻的检测耗时可压缩至1秒以内，尤其适合批量电阻的阻值分拣、精度筛选作业。

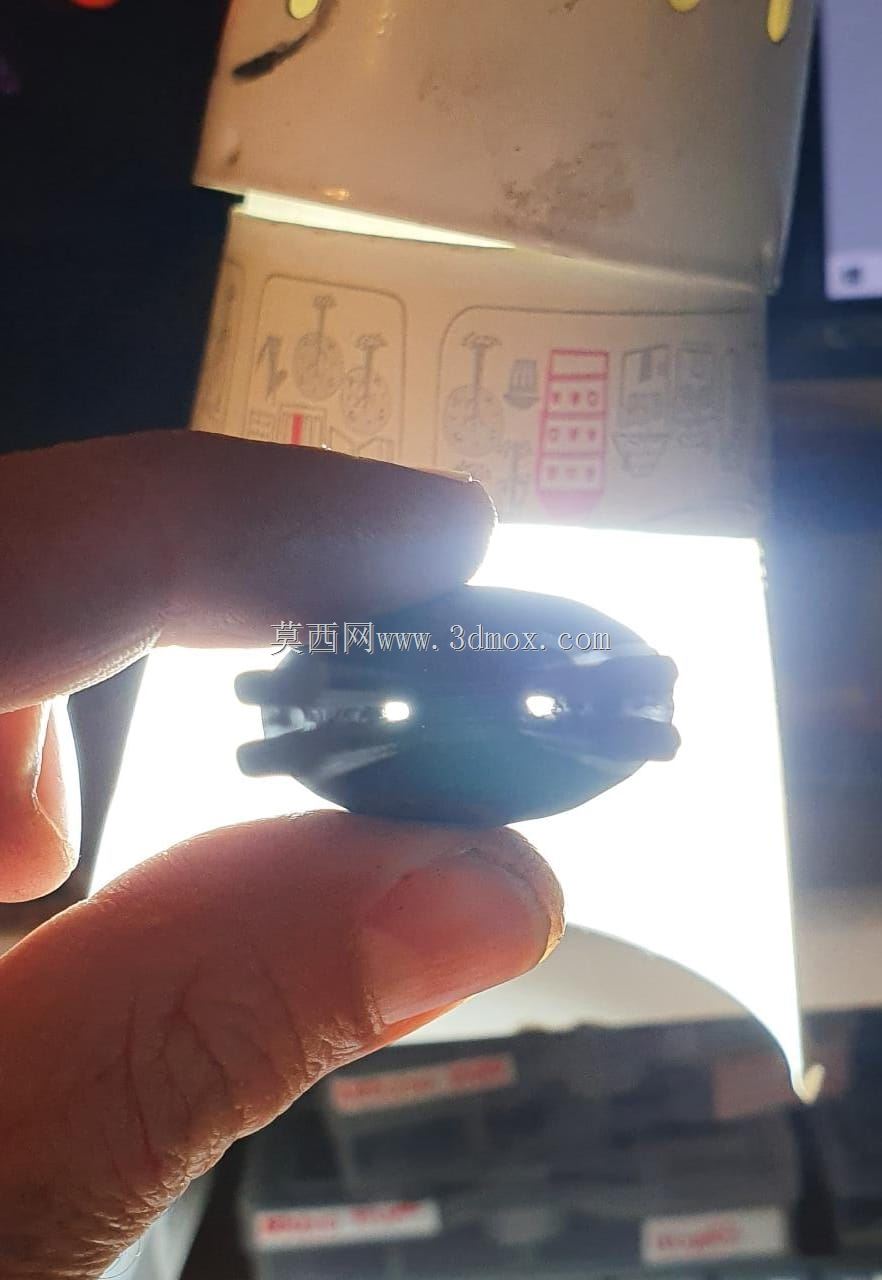

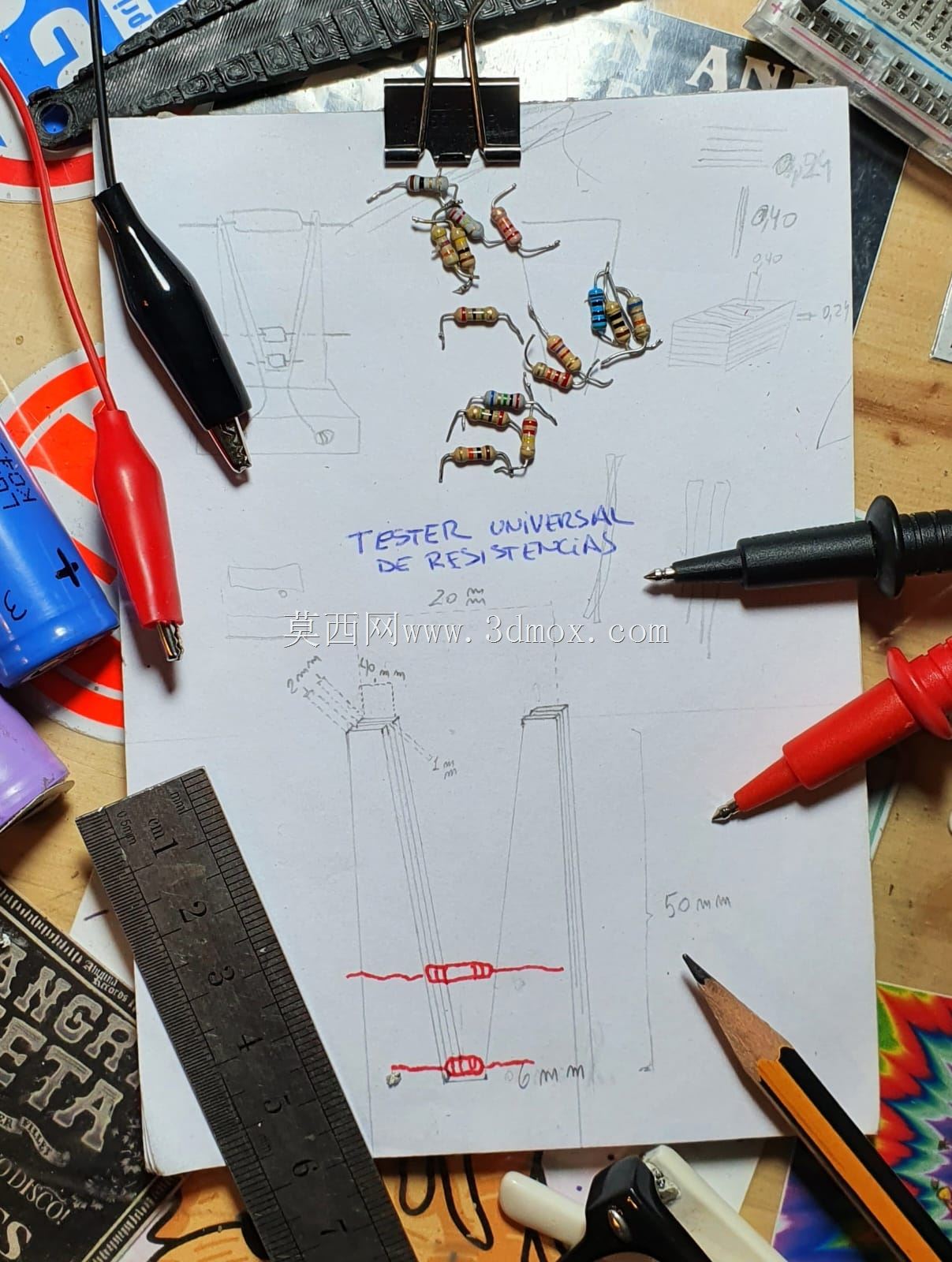

　　结构设计上充分考虑了不同规格电阻的适配性，两根立式支撑臂的间距设置为可微调结构，支撑臂与基座的连接位置预留长条形调节槽，可适配1/8W、1/4W、1/2W、1W、2W等不同功率等级的直插电阻长度，支撑臂顶端的V型槽开口角度为90度，可兼容直径2mm至8mm的电阻本体，不会出现电阻本体卡滞或滑落的问题。基座底部粘贴3mm厚的丁腈橡胶防滑垫，放置在木质、金属、防静电工作台面时都不会出现滑动，基座整体直径为60mm，总高度为75mm，占用桌面面积极小，可直接放置在万用表旁的操作空位，不会与电烙铁、焊锡丝、镊子等其他常用电子工具产生空间干涉。

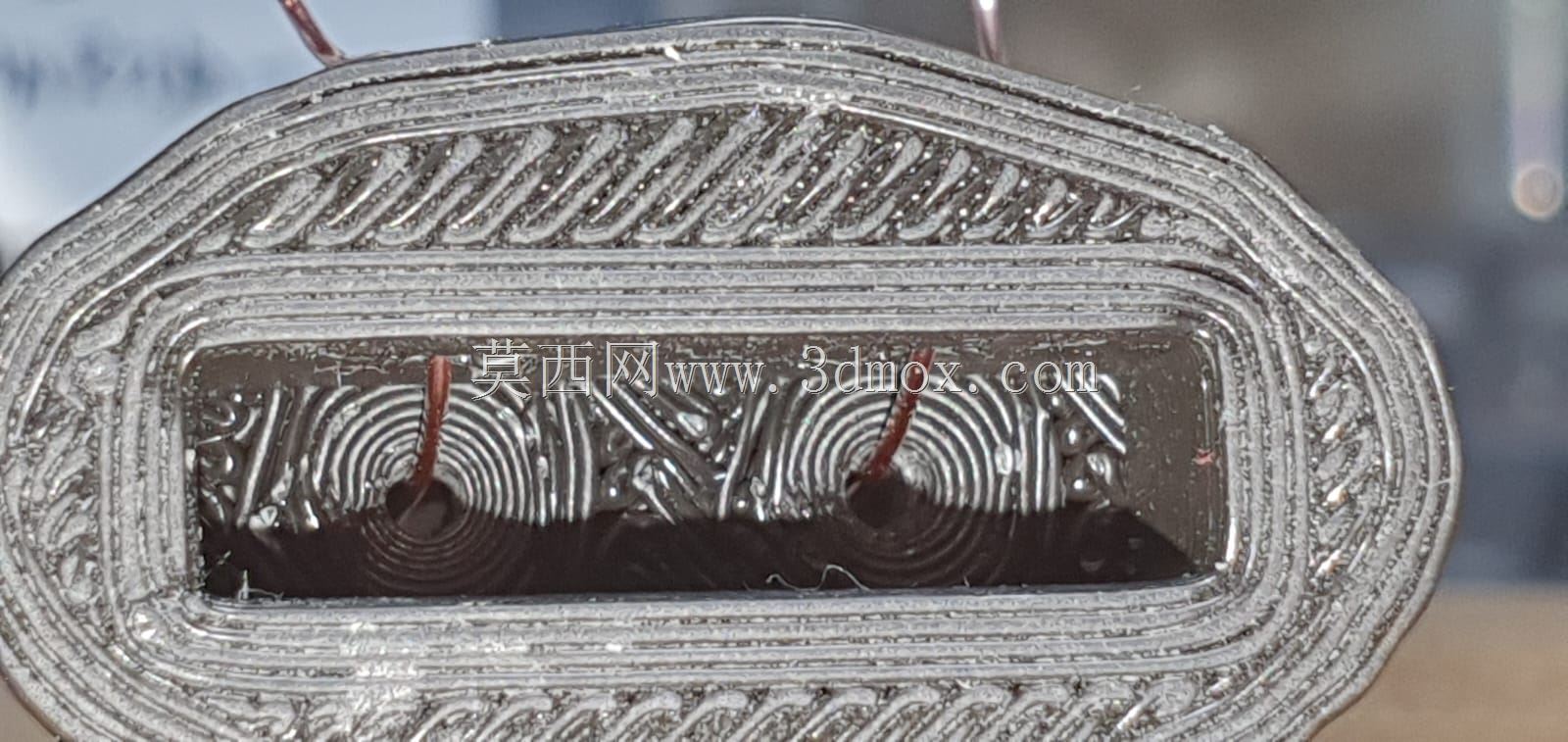

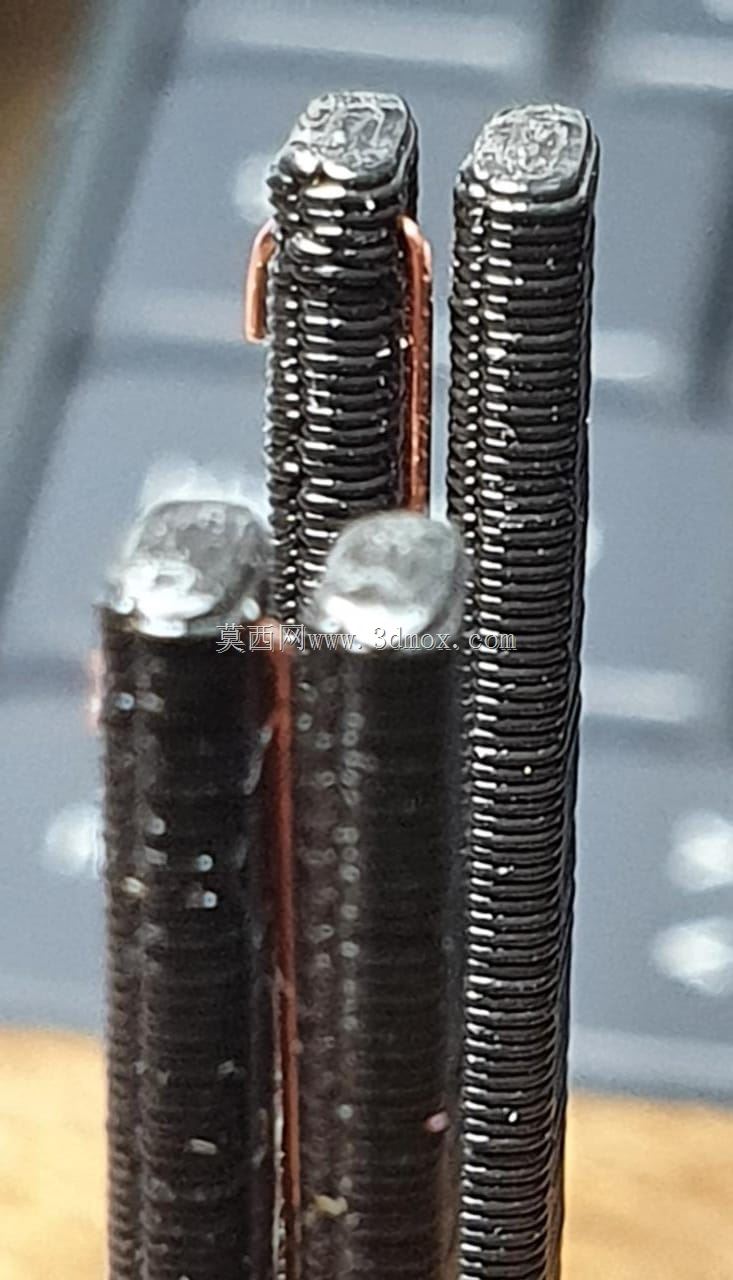

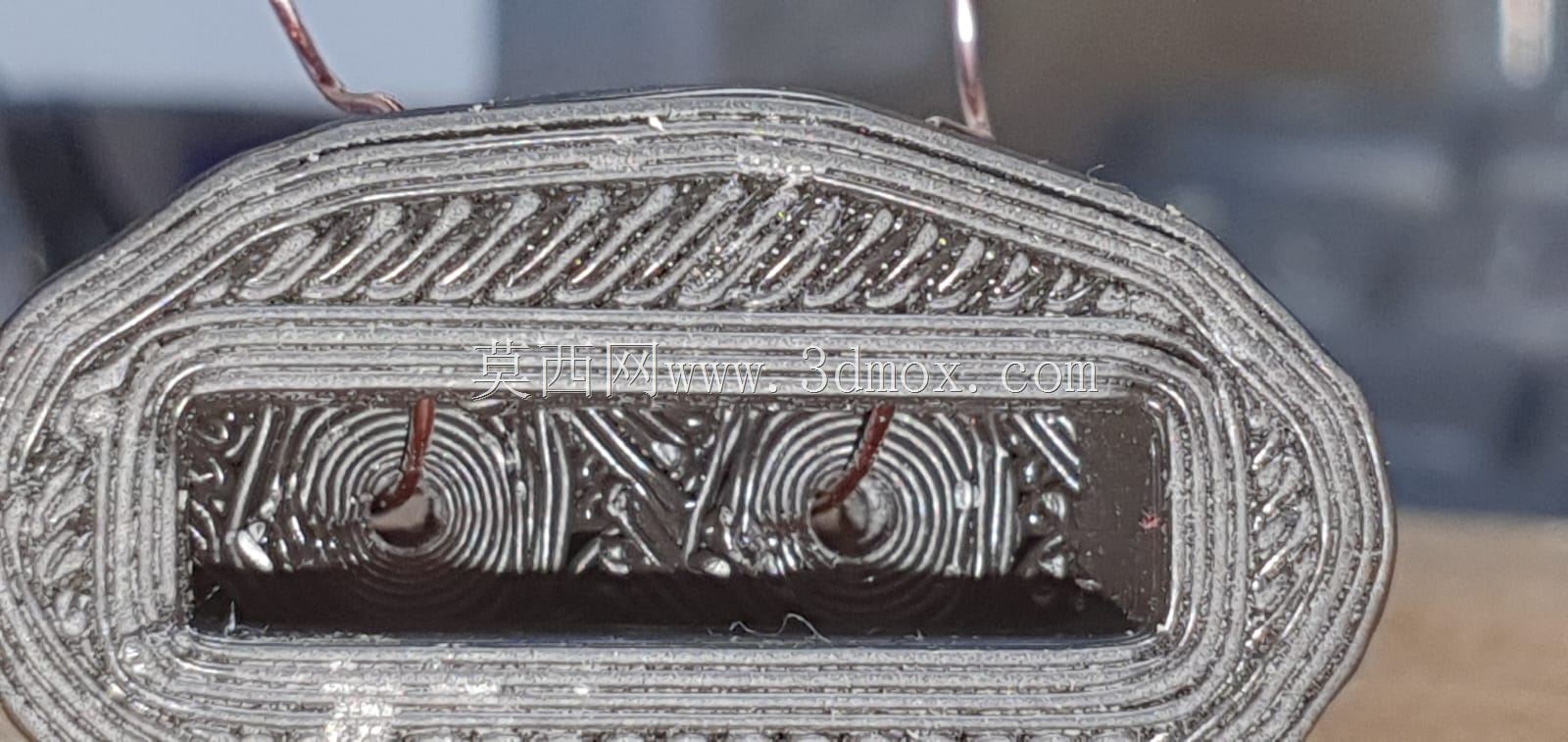

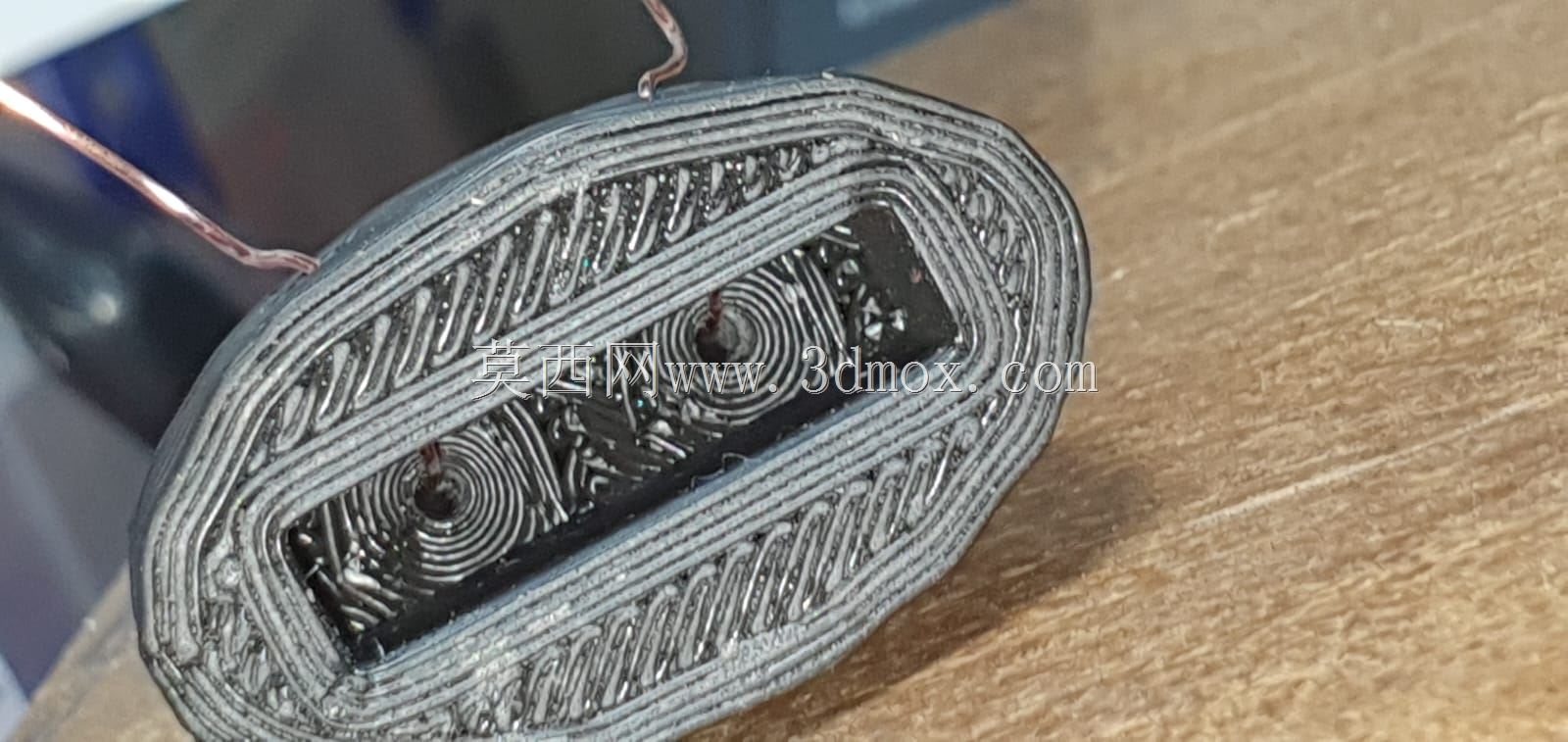

　　接触结构的设计充分考虑了长期使用的可靠性，弹性触点的预压行程设置为2mm，既可以保证引脚氧化、存在轻微形变的电阻也能可靠接触，又不会因为压力过大导致电阻引脚弯折变形，触点的接触位置设计为圆弧面，与电阻引脚接触时不会刮伤引脚表面的镀锡层，避免影响电阻后续的焊接性能。基座内部的导电连接部分采用隐藏式走线设计，所有导电铜片都嵌入基座的注塑槽内，外部无裸露导线，既避免了桌面杂物导致的短路风险，也防止日常使用中导线被拉扯断裂，延长工装的整体使用寿命。

　　在实际使用场景中，这款装置除了常规的电阻阻值检测外，还可拓展用于其他轴向引脚元件的快速检测，比如轴向引脚的二极管、稳压管、小型电感等元件，只要引脚长度与支撑臂间距匹配，都可以采用滑入式的方式完成快速测量，无需额外更换工装。对于电子实验室、电器维修门店、小型电子加工厂的质检工位来说，这类小型工装不需要外接电源，没有复杂的操作步骤，新操作人员无需专门培训即可上手使用，能够有效降低重复操作的劳动强度，减少因为手持不稳导致的测量误差，提升小批量元件检测的整体效率。装置的所有结构件都可采用常规工程塑料加工制作，支撑臂采用耐磨的POM材质，长期滑动摩擦也不会出现明显的磨损间隙，基座采用ABS材质注塑成型，兼顾结构强度与制造成本，适合作为桌面常备的电子检测辅助工装推广使用。
