FRC赛事机器人专用电池连接固定夹

　　在FRC青少年机器人赛事的备赛与实战场景中，电源连接的可靠性直接决定了机器人的赛场表现，不少参赛队伍都曾遇到过对抗过程中电池接插件松脱、供电中断导致任务失败的问题，这款电池夹正是针对这类赛场痛点开发的专用连接固定部件。从实际使用场景来看，FRC赛事机器人需要完成快速移动、物料拾取、投射对抗等多种高强度动作，机身会持续承受加速、碰撞带来的振动与冲击，普通的电池接插件仅靠插接摩擦力固定，在持续振动下很容易出现接触不良甚至完全脱落的情况，这款电池夹通过结构限位的方式，将电池接插件与机身供电接口牢牢锁紧，从结构层面消除了接插件松脱的隐患。

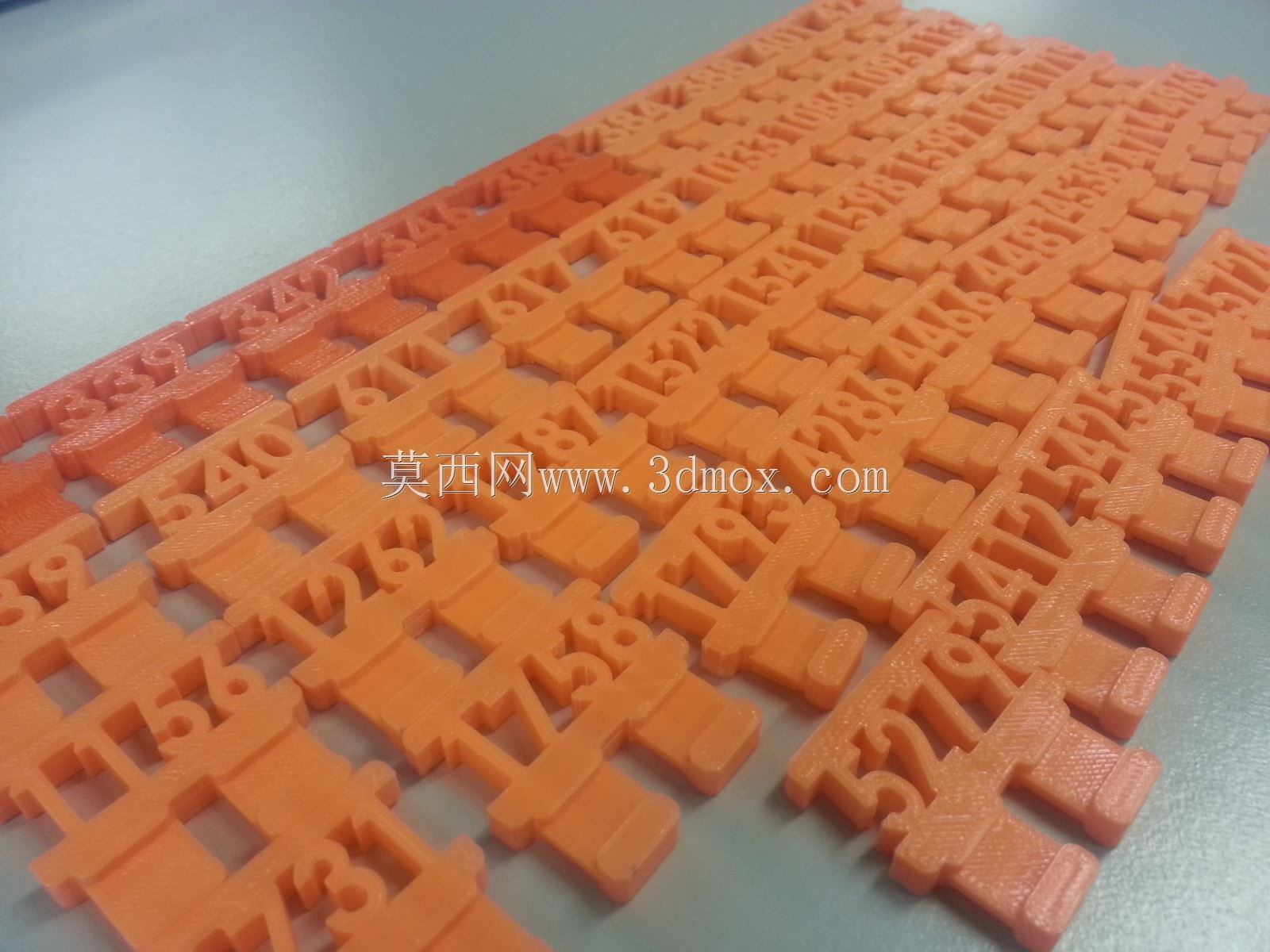

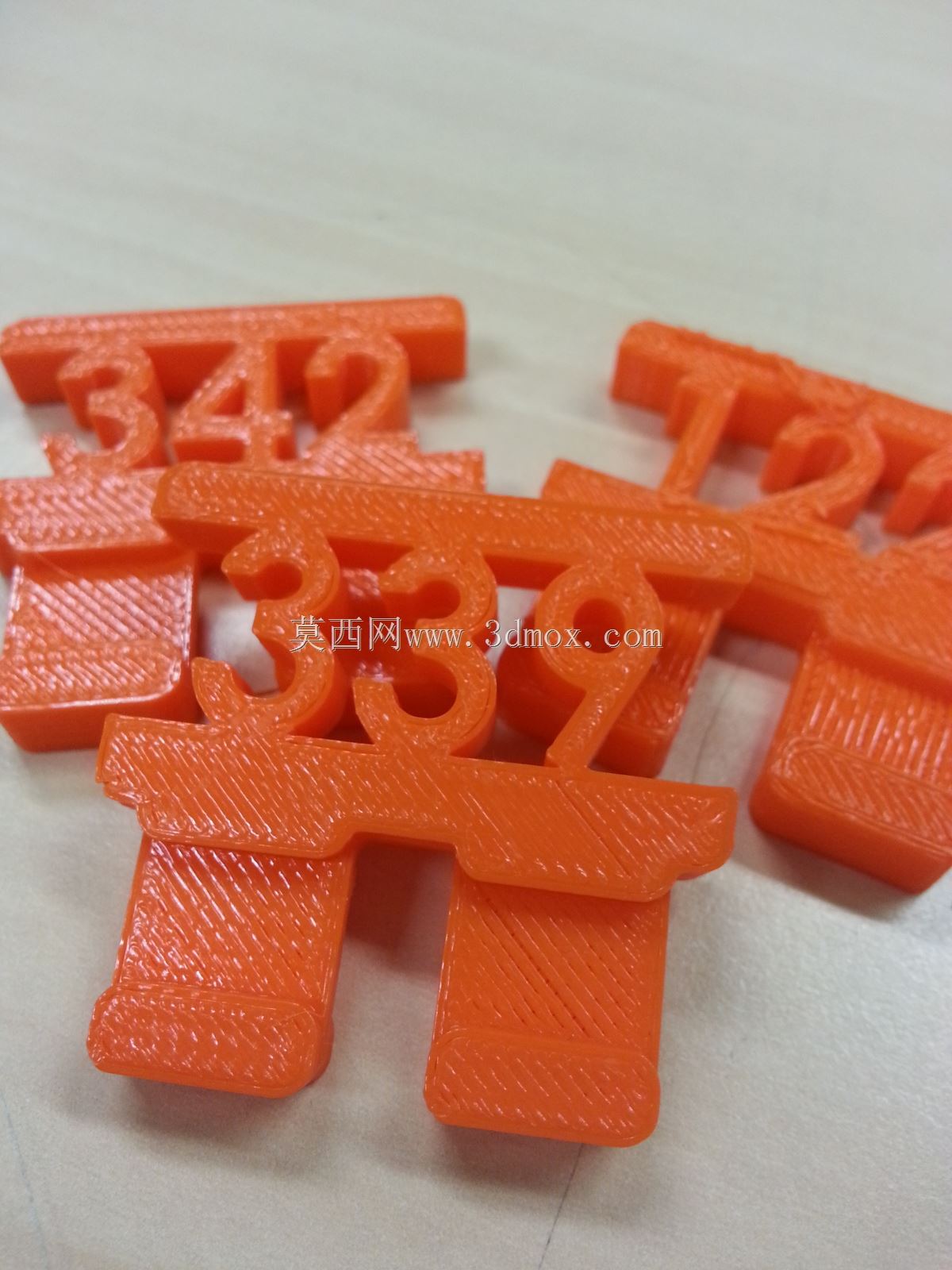

　　从功能特性上看，这款电池夹采用一体化的卡扣式设计，不需要额外的紧固件即可完成安装，赛事间隙更换电池时，只需按压卡扣解锁部位即可快速拔插电池，不需要借助螺丝刀等工具，完全符合FRC赛事对电池更换效率的要求。夹体的接触面做了适配常见赛事电池接插件的弧度处理，夹紧力分布均匀，不会因为局部应力过大压损接插件外壳，同时夹体上预留了编号雕刻位，参赛队伍可以根据自身队伍的编号需求，在对应位置修改雕刻内容，既可以标注队伍编号，也可以标注安装位置、接线定义等信息，避免赛场调试时出现接线错误。

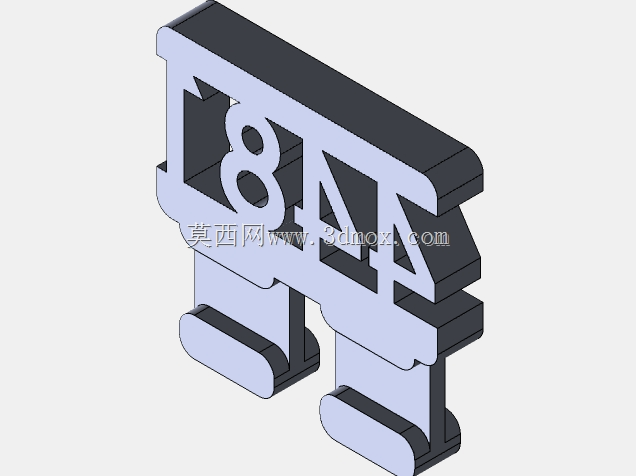

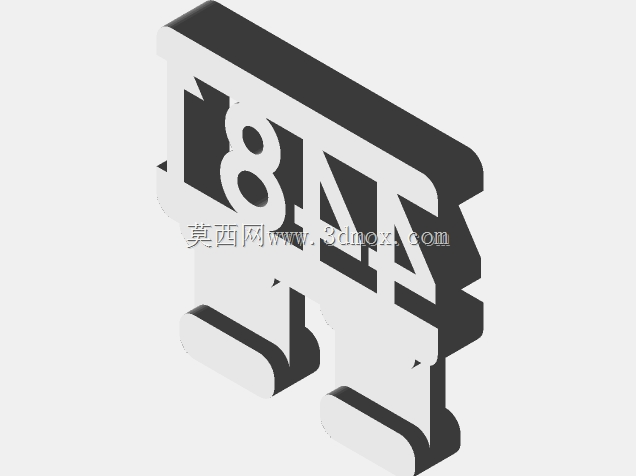

　　设计思路上，这款电池夹最初是为4481号参赛队伍的自用需求开发，设计初期团队就充分考虑了3D打印加工的工艺特性，所有结构均采用等壁厚设计，没有悬空角度过大的结构，不需要额外添加支撑即可完成FDM工艺打印，普通参赛队伍使用桌面级3D打印机即可自行加工制作，不需要依赖工业级加工设备。夹体的卡扣部位做了加厚处理，同时在卡扣根部设计了圆角过渡，避免反复拆装过程中出现应力断裂，经过多轮赛场实测，反复拆装超过200次后卡扣依然能保持足够的夹紧力，完全满足整个赛季的使用需求。

　　从安装边界与尺寸适配来看，这款电池夹的安装孔位完全适配FRC赛事标准的机器人铝型材框架间距，可以直接通过T型螺栓固定在1英寸x1英寸的标准铝型材上，不需要额外打孔修改机架结构。夹体整体厚度控制在8mm以内，安装后不会突出电池包的外轮廓，不会和机器人上的其他运动部件产生干涉，夹体与电池接插件的配合间隙控制在0.2mm，既保证了安装时的顺畅度，又不会因为间隙过大出现晃动。考虑到不同队伍使用的电池接插件可能存在细微的尺寸公差，夹体的夹紧部位设计了0.5mm的弹性变形余量，即使接插件尺寸存在小幅偏差，也能保证可靠夹紧。

　　在实际赛场应用中，这款电池夹除了固定接插件的作用外，还可以作为电池走线的辅助固定点，夹体侧面预留的扎带孔位可以将供电线束牢牢固定在夹体上，避免机器人运动过程中线束晃动被运动部件剐蹭破损。不少参赛队伍在使用这款电池夹的基础上，还根据自身机器人的布局修改了夹体的安装角度，将其延伸作为电池限位块的一部分，进一步简化了电池固定结构，减少了机架上的零件数量，降低了整机重量。对于结构设计从业者来说，这类赛事专用零件的设计思路很有参考价值，即在有限的加工条件与安装空间下，通过极简的结构实现核心功能，同时兼顾使用便利性与可靠性，不需要追求复杂的结构形式，只要能解决实际场景中的具体痛点，就是合格的结构设计。
