杜邦6Pin间距12mm连接器外壳结构

　　在低压电子线束的装配场景里，杜邦接插件的外壳是决定跳线连接可靠性的核心结构件，这款6Pin规格的外壳适配12mm间距的插针排布，主要面向实验面包板接线、小型控制板信号引出、低压设备内部线束对接这类场景，解决散线直接插接易松脱、针脚易弯折、相邻线序易短路的实际问题。从结构设计逻辑来看，外壳整体采用卡扣式分体卡合结构，不需要额外的粘接或者紧固件就能完成自身装配，外壳内部预留了和插针基座匹配的限位卡槽，插针装入后不会出现轴向窜动，插拔过程中插针不会被外力顶出外壳。

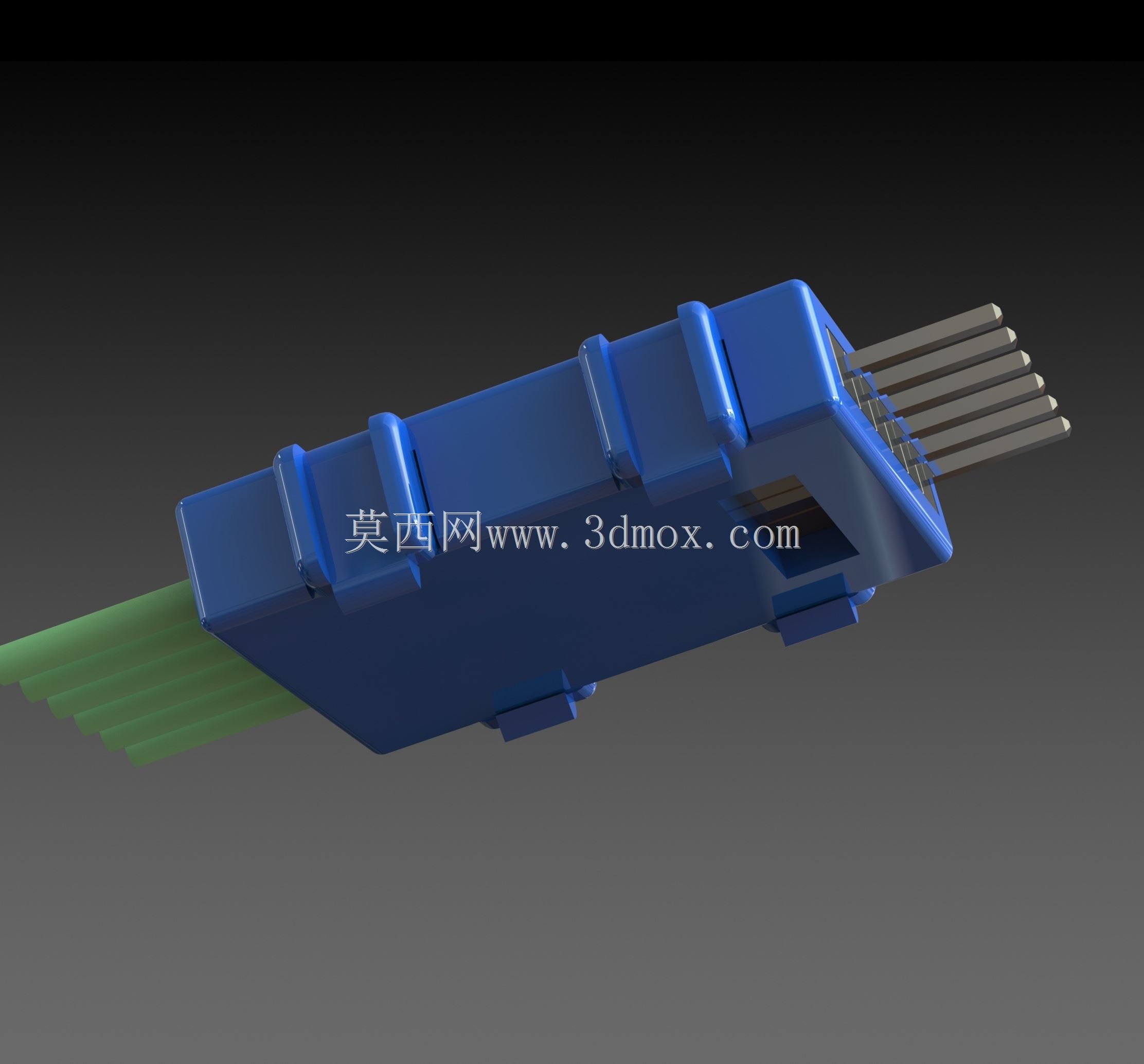

　　外壳的插拔受力面做了加厚的防滑棱设计，也就是模型上可见的几道横向凸起结构，实际插拔作业时手指捏持这个位置不会打滑，不需要借助工具就能完成插拔，反复插拔过程中棱边不会出现应力发白断裂的情况，适配日常调试过程中频繁改线的使用需求。外壳出线端做了渐变的收口结构，跳线从外壳引出时会被收口结构约束，不会因为线束弯折导致线芯和插针压接位置出现应力集中断裂，同时收口位置的间隙刚好能容纳6根标准杜邦线的绝缘外层，不会出现线束在外壳内部晃动的情况。

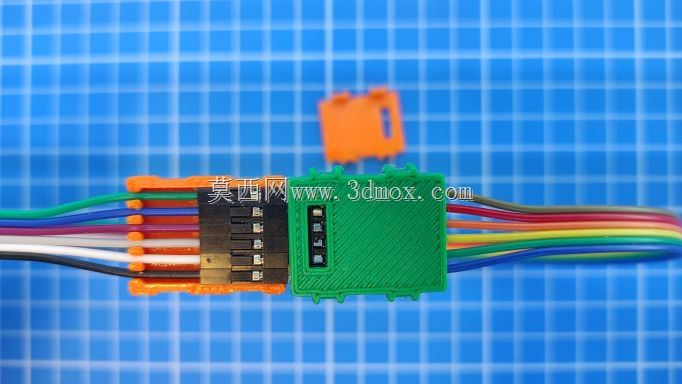

　　插针端的开口尺寸做了严格的公差预留，刚好能和配套的公座插针形成间隙配合，插入后外壳的侧壁会包裹住公座的导向边，不会出现插歪导致针脚弯折的情况，相邻针脚之间的隔离筋厚度均匀，能完全隔绝相邻针脚之间的接触风险，即使是带2A以内电流的信号接线，也不会出现爬电短路的问题。从安装边界来看，这款外壳的整体宽度适配12mm的针脚间距，整体高度不超过8mm，在密集排布的针脚组上使用时，相邻的连接器外壳之间不会出现干涉，不需要额外预留避让空间，对于高密度的接线面板来说，能最大化利用板面的接线空间。外壳的侧壁预留了和配套锁扣配合的凹槽，当需要做防松连接时，只需要配套的锁扣卡入凹槽，就能避免设备振动过程中连接器松脱，不需要额外打胶或者做线束绑扎固定。在实际的3D打印适配场景下，这款外壳的壁厚做了均匀化处理，所有壁厚保持在1.5mm左右，打印过程中不会出现壁厚突变导致的翘曲变形，不需要额外添加支撑就能完成打印，打印完成后只需要简单去除毛边就能直接使用，不需要二次打磨或者攻丝等后处理工序。外壳内部的针脚导向槽做了1度的拔模斜度，插针装入时能顺着斜度顺利滑入卡槽，不会出现卡滞或者装偏的情况，对于手工装配的场景来说，能大幅降低装配的难度，不需要反复调整插针位置。

　　在实际使用过程中，这款外壳能完全覆盖插针的带电部分，避免调试过程中手指误碰到带电针脚导致的短路或者触电风险，同时外壳的绝缘属性能隔绝外部的金属碎屑、灰尘落到针脚之间，提升长期使用的接线可靠性，即使是在有少量粉尘的设备内部环境，也能保证接线的稳定性。针对跳线经常弯折的使用场景，外壳出线端的圆角处理做了R0.8的过渡，线束弯折时不会被外壳的锐边割破绝缘层，长期反复弯折也不会出现绝缘层破损的问题，延长跳线的使用寿命。
