电镀工艺用L型导电安装支架结构设计

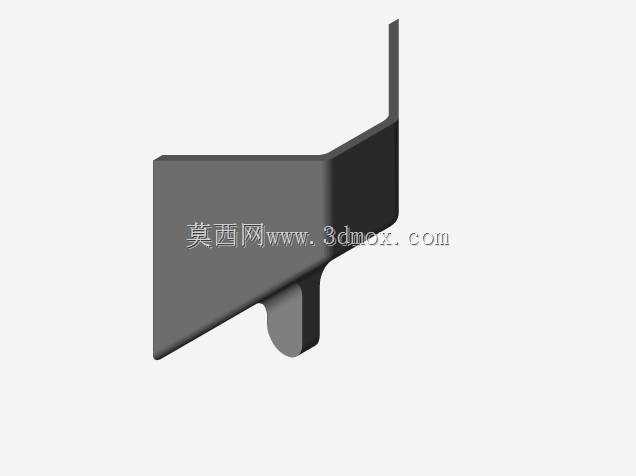

　　这款L型结构件主要应用在电镀生产线的槽体侧边安装场景，作为导电铜排与挂具之间的过渡连接载体，承担电流传导与挂具承重的双重作用，在连续电镀、滚镀生产线的槽边工位十分常见。从结构设计逻辑来看，整体采用弯折成型的L型布局，长直边段贴靠槽体绝缘安装板布置，短边段向外伸出用于挂载电镀挂具，弯折处做了圆弧过渡处理，避免直角弯折产生的应力集中问题，同时减少电镀过程中电流在尖角位置的集中效应，防止局部电流过大导致的镀层烧焦缺陷。

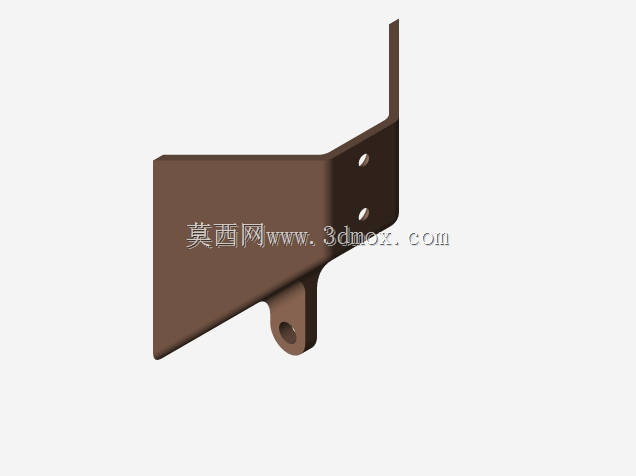

　　安装边界方面，长直边段预留了两个同轴的圆形安装孔，孔位间距按照常规电镀槽边的绝缘安装座标准孔距设计，可直接适配现有生产线的安装点位，不需要额外对槽体结构进行打孔改造；短边段下方延伸出带单孔的凸耳结构，这个凸耳主要用于挂具的防摆定位，当挂具挂载到支架上时，挂具侧边的定位销可插入凸耳孔内，避免生产线运行过程中挂具受槽液流动、工件晃动影响出现偏移，保证工件与阳极之间的间距稳定，保障镀层厚度均匀性。材质选用上对应电镀工况的强腐蚀环境，结构主体采用紫铜基材表面镀镍处理，既保证了优良的导电性能，又能抵御酸碱槽液的长期腐蚀，延长部件的更换周期。

　　设计过程中特意将导电接触面做了平面度公差要求，安装面与导电铜排的贴合间隙控制在0.05mm以内，减少接触电阻带来的电能损耗，避免接触面发热氧化的问题。整体外形的厚度尺寸按照常规1000A以内的导电电流规格设计，既满足载流要求，又不会因为用料过厚造成材料浪费。在实际生产线使用中，这类支架通常沿电镀槽长度方向等距布置，每个支架对应一个挂具工位，相邻支架之间的间距根据加工工件的尺寸调整，保证工件之间不会出现碰撞刮花镀层的情况。

　　结构上没有多余的冗余设计，所有的弯折角度、孔位位置都经过现场工况验证，安装时只需要将长直边贴合在槽边的绝缘座上，用绝缘螺栓穿过预留的两个安装孔锁紧即可，不需要复杂的调试步骤，后期维护更换时也能快速拆装，减少生产线的停机时间。短边段的挂载面做了轻微的倒角处理，方便挂具的快速挂载对位，即使是人工操作也能快速完成挂具的上下料动作，提升生产线的流转效率。凸耳结构的位置经过反复调整，既不会干涉挂具的正常取放，又能在挂具挂载后提供足够的限位力，避免挂具在槽液曝气、工件摆动过程中出现偏转，保证每个工件的电镀区域都处于设计的电流场范围内，减少镀层不良率。
