大众高尔夫MK1腹部安装固定支座结构

　　在老款大众高尔夫MK1的底盘改装与附属部件加装作业中，腹部安装位的适配构件一直是容易被忽略但直接影响装配可靠性的核心零件，本次呈现的这款安装支座，就是针对MK1底盘腹部的空间特征专门设计的连接固定件。日常玩老车改装的从业者都清楚，初代高尔夫的底盘腹部预留的安装点位空间局促，周边紧邻排气前段、下摆臂固定座以及车身底板的加强筋，常规的通用管夹或者焊接支架要么会和周边运动部件产生运动干涉，要么需要在车身底板上额外打孔破坏原有车身的防腐层，长期使用后容易出现底板锈蚀、固定点松动的问题。

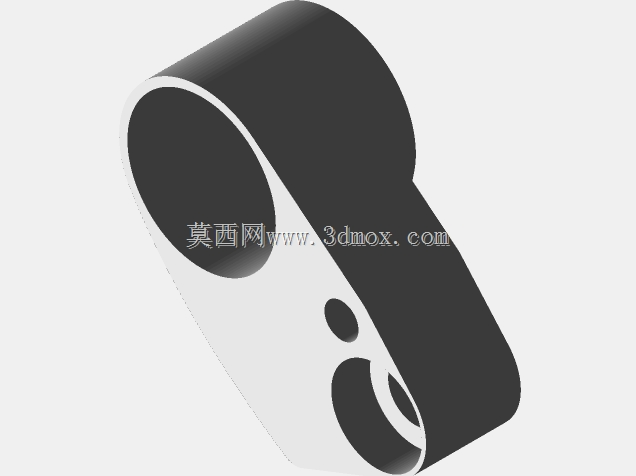

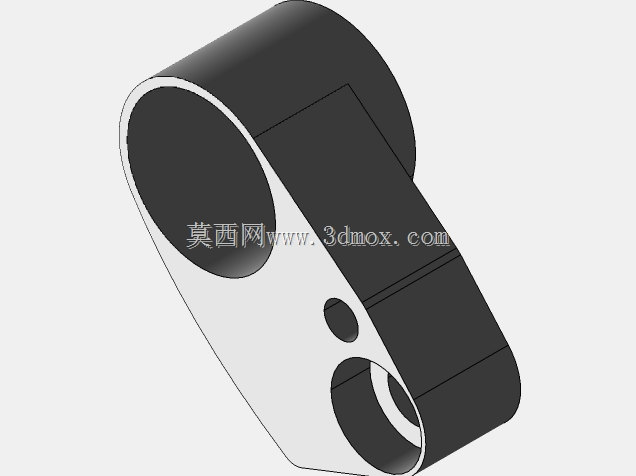

　　这款支座的整体轮廓采用了偏心圆弧的主体结构，大直径的圆弧面刚好可以贴合需要固定的圆柱类附属部件的外壁，比如改装用的机油透气壶管路、额外加装的燃油滤清器或者是底盘加强件的连接套管，不需要额外做包胶衬垫就能实现足够的接触面积，避免长期行车振动带来的部件磨损。设计的时候特意将两个安装孔位做了偏心布局，小孔位用于定位销的穿装固定，在装配的时候可以先将定位销穿入车身原有预留的工艺孔内，实现支座的预定位，不需要施工人员全程托举部件对位，大一点的通孔则用于穿装固定螺栓，和车身底板的焊接螺母直接锁紧，两个孔位的中心距完全匹配MK1底盘腹部原厂预留的安装孔间距，不需要对车身做任何打孔、焊接改动，直接利用原厂点位就能完成固定，大幅降低改装施工的难度，也不会破坏车身原有结构的完整性。从安装边界来看，支座的整体厚度控制在22mm以内，装配完成后和周边排气管道的最小间隙保留了15mm的安全距离，哪怕车辆在满载颠簸、排气系统受热产生轻微位移的情况下，也不会出现部件碰擦的问题；支座的外轮廓做了大圆角过渡处理，没有尖锐的凸起棱角，施工的时候不会划伤施工人员的手套，也不会在车辆行驶过程中剐蹭到底盘经过的路面凸起，相比市面上常见的直角焊接支架，通过性表现更好。

　　实际装车测试的时候，这款支座可以适配直径60mm以内的圆柱类部件的固定，不管是加装额外的冷却系统管路，还是固定底盘的加强拉杆，都能通过调整支座的安装角度来适配不同的走向需求，主体的圆弧接触面做了轻微的磨砂处理，和被固定部件接触的时候可以产生足够的静摩擦力，哪怕螺栓的锁紧扭矩控制在标准的25N·m，也不会出现部件转动、滑移的问题。很多老车改装的时候容易出现固定件长期振动松脱的问题，这款支座在设计的时候特意在螺栓贴合面做了0.5mm的沉台，安装的时候平垫圈可以完全沉入沉台内，螺栓锁紧之后垫圈不会出现偏移，长期在颠簸路面行驶也不会因为振动导致螺栓扭矩衰减，连接可靠性比普通的平板支架提升不少。另外，支座的整体重量控制在180g左右，不会给底盘增加过多的簧下质量，对于追求操控表现的MK1改装车型来说，不会因为额外加装的固定件影响车辆的悬挂响应表现。在实际的建模过程中，所有的安装孔位公差都按照H7的精度标准做了预留，不管是3D打印制作样件，还是采用铝合金铣削加工成品，都不需要二次扩孔就能直接装配，圆弧面的轮廓度公差控制在0.1mm以内，和被固定的圆柱部件贴合率可以达到85%以上，避免局部应力集中导致的部件开裂问题。

　　对于从事老车改装、底盘附件设计的结构工程师来说，这类安装支座的设计核心从来不是追求复杂的结构，而是在有限的底盘空间内，最大化利用原厂的安装点位，在保证连接强度的前提下，尽可能压缩构件本身的体积，规避周边所有运动部件的运动包络，同时还要兼顾施工的便捷性，不需要复杂的专用工具就能完成装配，这也是很多通用改装配件无法适配特定车型的核心原因——只有针对具体车型的底盘空间、安装点位做一对一的适配设计，才能在不破坏原车结构的前提下实现可靠的固定效果。
