kamstrup仪表配套Wemos D1 mini固定盖板

　　在智能计量仪表的二次开发改装场景中，常需要在原有仪表壳体内部加装开源控制板来拓展数据采集、无线传输功能，这款固定结构就是针对kamstrup系列仪表加装Wemos D1 mini（ESP8266核心板）的配套安装件，用来解决加装板卡、配套电子元件在仪表内部的固定限位问题，避免元件晃动、引脚短路，同时预留出外接元件的安装空间，保证改装后仪表内部结构规整，不影响原有仪表的计量功能与壳体装配。

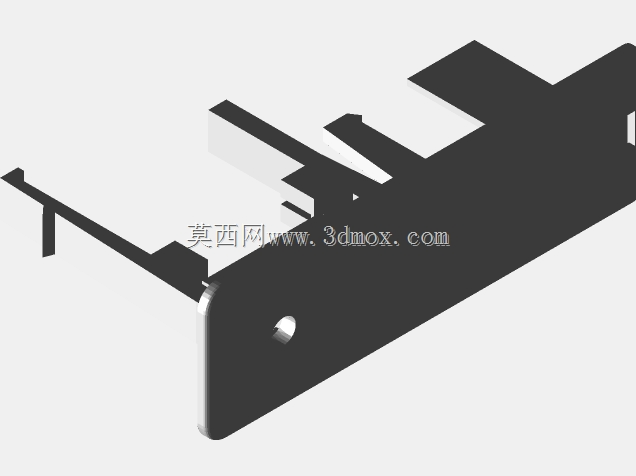

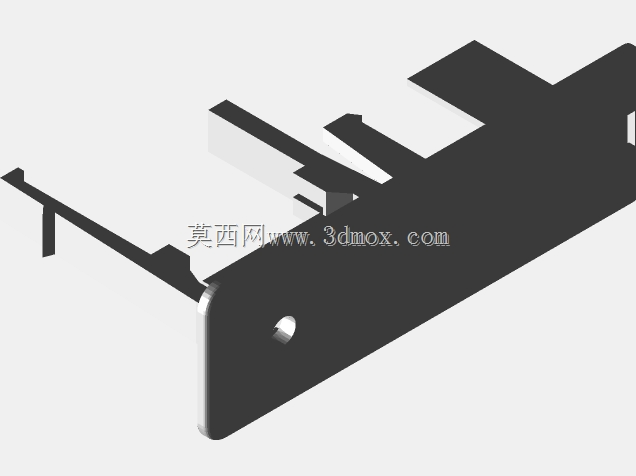

　　从结构设计来看，该固定件采用薄板类安装结构，整体轮廓完全匹配kamstrup仪表内部的预留安装位，侧边设置的卡舌与定位凸台可以直接卡入仪表壳体的原有卡槽，不需要额外打孔或者粘接，安装时直接对位按压即可完成固定，不会破坏原有仪表的壳体结构。板体上对应Wemos D1 mini的安装孔位做了避让与定位设计，核心板可以通过螺丝或者热熔胶固定在该盖板上，位置精度可以保证核心板的USB接口、引脚排针不会和仪表内部原有元件产生干涉。

　　考虑到改装时通常会搭配状态指示、掉电保持功能，该结构在核心板安装位旁预留了RGB LED、超级电容器以及外接连接器的安装空间，设计时针对不同版本的Wemos D1 mini做了适配区分：针对内置天线的普通版本，盖板在天线对应位置做了镂空处理，避免金属或者塑料遮挡影响WiFi信号强度；针对带外部天线接口的Pro版本，盖板调整了侧边的固定挡边位置，给外置天线的SMA接头留出足够的插拔与走线空间，不会出现接头顶住盖板无法装配的问题。

　　设计过程中针对元件的尺寸边界做了反复校核，超级电容的安装位适配常用的5V 0.5F规格直插电容，电容引脚的过孔位置和核心板的电源引脚位置对应，焊接后走线距离最短，减少电源线路的干扰。RGB LED的开孔位置对应核心板的常用IO口安装位，灯珠刚好露出盖板表面，不需要额外加导光件就可以清晰看到设备的运行状态。需要注意的是，该结构针对常用的Arduino RGB模块做了尺寸适配，如果使用尺寸特殊的CNT1类RGB模块，可能会出现安装位不匹配的情况，实际选型时需要核对模块的外形尺寸再进行装配。

　　从安装边界来看，该固定件的整体厚度控制在2mm以内，安装后不会占用仪表内部过多的纵深空间，盖板和仪表原有电路板之间预留了3mm的安全间隙，避免加装板卡和原有仪表电路接触造成短路。侧边的走线槽宽度为1.5mm，可以容纳3根22AWG的导线，满足电源、串口通讯的走线需求，走线槽边缘做了圆角处理，不会刮破导线绝缘层造成短路故障。

　　在实际工程应用中，这类改装固定件不需要太高的结构强度，采用常规的PLA或者PETG材料3D打印即可满足使用要求，打印时层厚设置为0.2mm就可以保证定位凸台、卡舌的尺寸精度，安装时先将超级电容、RGB LED焊接在核心板上，再将核心板固定在盖板上，完成接线后将整个组件卡入仪表内部的对应位置，最后扣合仪表外壳即可完成改装，整个安装过程不需要对原有仪表做破坏性改动，后期维护时可以直接将整个组件取出，方便调试与元件更换。
