JSN-SR04T超声波测距模块电子底座结构

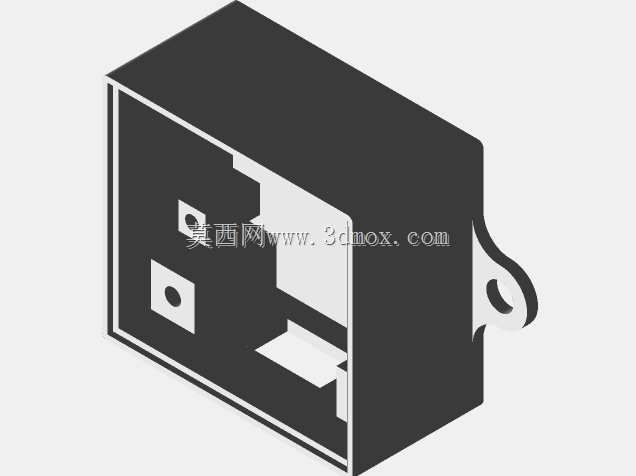

　　在嵌入式测距传感、工业避障检测、民用智能泊车辅助、小型机器人导航的硬件搭建场景中，JSN-SR04T这类防水型超声波测距模块的安装固定结构，往往是容易被初级设计人员忽略的细节，而这款电子底座的结构设计，恰恰解决了模块裸板安装时的定位偏差、接线拉扯松脱、外壳防护不足的常见问题。从实际工程使用的角度来看，这个底座的结构完全围绕模块的安装边界做适配：侧边伸出的带孔安装耳，是整座结构的核心受力固定位，孔位的中心距、孔径大小都匹配常规M3规格的安装螺丝，不管是固定在ABS材质的设备外壳内壁，还是铝型材搭建的实验台架上，都不需要额外做转接件，直接锁付即可完成固定，安装耳与主体连接处做了圆弧过渡的加强筋，避免设备长期受振动时安装位出现应力断裂。

　　底座的腔体结构完全贴合模块电路板的外形轮廓，内部的限位凸台刚好卡住电路板的边缘，不需要额外打胶或者增加卡扣，就能把电路板牢牢限制在腔体内，不会因为运输或者设备移动出现电路板移位，导致超声波探头的朝向偏移，直接影响测距的精度——很多现场调试出现的测距数值跳变问题，追根溯源就是探头安装角度偏了2到3度，导致回波接收路径出现偏差，这个底座的限位设计从根源上规避了这类装配误差。腔体内部预留的接线让位空间，刚好匹配模块的接线端子位置，接线完成后导线可以顺着腔体侧边的缺口引出，不会出现导线被上盖压伤绝缘层的隐患，缺口边缘做了圆角钝化处理，长期使用也不会磨破线皮造成短路。

　　从设计思路上看，这个底座没有做多余的冗余结构，所有的结构特征都服务于实际装配需求：外壳主体的壁厚控制在1.5毫米，既保证了足够的结构强度，在注塑生产时也不会出现缩痕、翘曲的工艺问题；探头对应的位置做了精准的开孔避让，不会遮挡超声波的发射与接收路径，开孔边缘的台阶结构刚好可以卡住探头的外圈，进一步固定探头的位置，避免探头受外力按压出现内陷。在户外使用的场景下，这个底座配合对应的上盖可以形成基本的密封腔体，阻挡日常的溅水、灰尘落到电路板上，提升模块在潮湿、多尘环境下的工作稳定性，比如用在户外泊车的地感辅助装置、农业大棚的障碍物检测设备上，不需要额外做防水外壳，直接使用这套底座结构就能满足基础的防护需求。很多设计人员在做这类小型电子模块的固定结构时，要么把安装孔位设计得离腔体太近，导致锁螺丝时螺丝头干涉腔体内部的电路板，要么把腔体尺寸留的余量太大，电路板在内部晃荡，这款底座的尺寸链控制得比较合理，腔体内部和电路板之间预留了0.2毫米的装配间隙，既方便生产时的装配作业，又不会出现过大的旷量；安装耳的位置离腔体外侧留出了足够的螺丝操作空间，用普通的十字螺丝刀就能完成锁付，不需要特殊的工装工具。

　　在做三维建模的时候，这类结构需要重点关注安装孔的同轴度、腔体内部限位凸台的高度公差，如果凸台高度太高，会导致电路板装不到位，上盖扣合后压坏元件，如果高度太低，就起不到限位的作用；安装耳的孔位需要和设备整体的安装孔位做匹配校验，避免出现孔位对不齐的装配问题。另外，底座外侧的脱模斜度控制在1.5度，符合常规注塑件的脱模要求，不需要做特殊的抽芯结构，就能顺利开模生产，降低了零件的加工成本，适合批量配套生产。在实际选型使用的时候，只需要确认模块的电路板尺寸和探头位置和这个底座的适配性，就可以直接套用这个结构，不需要从零开始做结构设计，能大幅缩短硬件开发的周期，避免在这类小结构件上反复修改打样，浪费研发时间。
