SFP光模块收纳整理托架结构设计

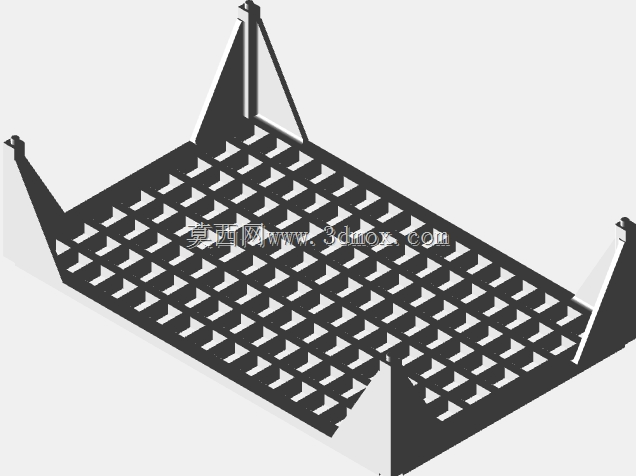

　　在通信机房设备运维、光通信测试台搭建、网络设备组装调试的场景里，零散的SFP光模块收纳一直是容易被忽略但影响作业效率的细节，这款SFP组织者正是针对这类场景开发的结构化收纳构件。从实际使用需求出发，日常运维中拆换下来的SFP光模块如果随意堆放，很容易出现金手指磕碰积尘、模块引脚弯折、不同规格模块混放难以快速分拣的问题，这款托架通过网格化的承载面设计，给每个待收纳的SFP模块提供独立的放置位，网格的镂空结构一方面能减少构件整体重量，另一方面在存放带静电防护包装的模块时，能避免接触面完全密闭积留潮气，同时镂空结构也方便作业人员快速观察托架上剩余的空位，快速清点模块存量。

　　设计过程中首先考虑的是安装边界的适配性，托架两侧设置的带三角加强筋的立式支耳，是为了适配标准19英寸机柜内的理线架安装位，支耳上预留的固定孔位间距匹配机柜立柱的通用孔距，不需要额外加工转接件就能直接固定在机柜理线层，也可以通过支耳挂装在测试工作台的侧边挂条上，适配桌面作业的收纳需求。承载面的网格尺寸经过反复校核，每个网格的内边尺寸略大于常规SFP光模块的最大外形尺寸，既不会因为间隙过小导致模块卡滞取放困难，也不会因为间隙过大让模块在托架倾斜时出现滑落，网格的筋条厚度控制在兼顾强度和轻量化的区间，采用薄壁结构设计时，筋条交接处做了小圆角过渡，避免应力集中导致长期承重后筋条开裂。

　　托架前端的缺口设计是特意预留的取件操作空间，作业人员取放模块时手指可以通过缺口直接托住模块底部，不需要从侧边抠取模块，大幅降低取件时手指打滑导致模块掉落的风险。两侧的支耳除了安装固定的作用，同时也充当了侧边挡边，高度刚好超过SFP模块平放时的重心高度，即使托架受到轻微的外力碰撞，放置在边缘位置的模块也不会从侧边滑落。从结构强度的角度考虑，三角加强筋连接支耳和承载底面，在托架满载模块的情况下，能有效避免承载面出现中部下挠变形，即使长期放置满配的SFP模块，承载面的平面度也能保持在允许范围内，不会出现因为底面变形导致模块放置倾斜、从网格缝隙中卡滞的问题。

　　实际应用中，这款托架除了可以固定在机柜内做常驻收纳，也可以作为临时周转托盘使用，在批量调试光模块的作业场景下，作业人员可以将待测试、已测试、待返修的模块分区域放置在托架网格上，镂空的网格面不会遮挡模块表面的规格标签，站在作业位置就能快速识别不同模块的参数，不需要逐个拿起翻看。托架的整体外形尺寸适配常规的防静电周转箱内部尺寸，需要转运模块时可以直接将整个托架放入周转箱，不需要逐个转移模块，减少转运过程中模块磕碰的概率。设计时也考虑了3D打印快速制作的适配性，整个构件没有复杂的倒扣结构，不需要添加支撑就能完成打印制作，小批量定制时可以快速调整网格密度和支耳尺寸，适配不同规格的光模块收纳需求，比如针对加长型的SFP+模块，可以对应调整网格的长度尺寸，不需要重新设计整体结构，只需要修改阵列参数就能快速生成适配的模型。

　　从安装维护的角度看，托架没有可拆卸的零散零件，整体为一体化结构，安装时只需要通过两侧支耳的固定孔完成锁紧，后期维护不需要拆解构件，表面的镂空结构也方便日常清洁，积尘时可以直接用毛刷清扫或者压缩空气吹净，不会有清洁死角。在高密度布线的机柜内部，这款托架的安装高度控制在1U范围内，不会占用过多的机柜垂直空间，和相邻的理线架、配线架不会出现安装干涉，支耳的固定位置和标准1U设备的安装孔位完全对齐，不需要调整机柜立柱的安装条位置就能直接装配。针对不同的使用场景，托架的承载面网格阵列可以灵活调整模块容量，小容量版本可以适配桌面测试台的少量模块收纳，大容量版本可以满足机房备件库的批量模块存储需求，整体结构的拓展性较强，核心的支耳加强结构、前端取件缺口、侧边挡边的设计逻辑保持统一，只需要调整承载面的长宽尺寸就能适配不同的容量需求，不需要对核心受力结构做重新校核，能大幅缩短衍生型号的设计周期。
