三格分隔式圆柱收纳储物筒结构设计

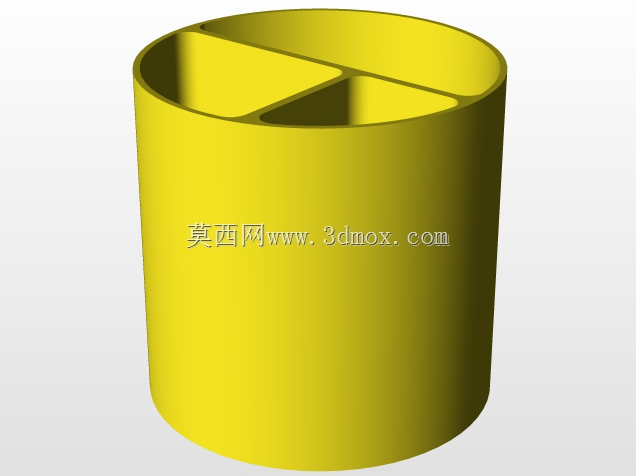

　　这款三格分隔圆柱筒的设计，最初是针对车间工位零散物料混放、取用效率低的痛点做的定制化结构，在公用事业运维班组、生产装配工位、实验室耗材存放场景都能适配。整体采用直筒圆柱构型，底部做了微收的过渡弧面，避免直角结构在注塑脱模时出现应力集中，也能减少日常使用中磕碰导致的边角开裂问题。筒体内的分隔筋采用一体化成型设计，从筒底一直延伸到距筒口5mm的位置，没有做通顶分隔，一方面是降低注塑时的熔体流动阻力，避免筋位交汇处出现缩痕，另一方面也能避免取放细长物件时被通顶筋位卡滞。

　　三个分隔腔的容积做了差异化分配，其中两个腔室截面为近似扇形，单个容积约占总容积的35%，剩下的小腔室占比30%，可以分别存放不同尺寸的零散物件：大腔适合放较长的螺丝刀、镊子、记号笔这类长条形工具，小腔可以存放螺丝、接线端子、扎带这类细小零散件，避免不同规格的物料混在一起翻找耗时。从安装边界来看，筒体的外径控制在120mm，总高度150mm，底部的接触环面宽度8mm，放置在水平工作台面上时，重心落在筒体中心轴线上，即使单侧腔室放满重物也不会出现侧翻，不需要额外做固定结构，直接摆放在工位台面上即可使用。

　　筒壁的厚度设计为2.5mm，分隔筋的厚度为1.8mm，符合常规PP或ABS注塑件的壁厚设计规范，筋位与筒壁的连接处做了R1.5的圆角过渡，既可以减少应力集中，也能在注塑时让熔体顺畅填充到筋位末端，避免出现缺胶、气泡等成型缺陷。筒口位置做了1mm的外翻边设计，一方面是增加筒口的结构强度，避免长期使用后筒口出现变形卷边，另一方面也能在取放物件时减少锐边对手部的剐蹭。在实际场景适配中，这款结构除了车间工位收纳，也可以用在户外运维的工具包内做分区收纳，因为圆柱构型没有外凸的棱角，不会刮破工具包的面料，一体化的分隔结构不需要额外组装分隔板，不会出现分隔板移位、脱落的问题。

　　设计过程中特意规避了多余的卡扣、拼接结构，整个零件为单一注塑件，不需要后续装配工序，能有效降低生产制造成本，也减少了使用过程中连接件松动损坏的概率。针对不同的使用场景，这个结构还可以做适配性调整：如果是用来存放较重的金属零件，可以适当把筒壁厚度增加到3mm，底部加设3mm高的防滑脚垫安装位；如果是用来存放办公文具，可以把筒壁厚度减薄到2mm，降低材料用量。分隔筋的高度也可以根据存放物件的长度做调整，比如存放较短的电容、电阻这类电子元器件时，可以把分隔筋高度降到80mm，方便从上方直接扫取物料；如果是存放容易倾倒的细长杆件，可以把分隔筋加高到距筒口2mm的位置，给杆件足够的侧向支撑。筒体的外表面没有做多余的防滑纹路，保持光滑圆柱面，一方面是方便日常清洁，沾染的油污、灰尘可以直接用抹布擦拭干净，另一方面光滑的外表面也适合粘贴标识标签，方便不同工位根据存放的物料类别做标记，不会因为纹路凹凸导致标签粘贴不牢、起翘脱落。在结构强度校核上，按照日常使用中从1米高度跌落至水泥地面的工况做了仿真验证，筒底的微收弧面可以在跌落时吸收部分冲击能量，分隔筋与筒壁的连接位置应力值远低于材料的屈服强度，不会出现开裂、分隔筋断裂的问题。
