七针杜邦连接器十二毫米塑壳结构

　　日常做实验板搭线、小型工控柜内部信号转接、消费电子样机线束排布的时候，杜邦接插件的出镜率一直很高，这次做的七针12mm规格外壳，就是针对多信号并行传输场景优化的结构件。很多刚入行的结构工程师做线束配套件的时候，容易只盯着针脚数量做匹配，忽略实际装配时的插拔手感、线束固定余量、相邻针脚的绝缘安全距离，最后做出来的件要么插针歪针卡滞，要么线束根部反复弯折断芯，要么相邻信号针爬电距离不够在潮湿环境下出现信号串扰，这些细节都是实际量产和装配里踩过无数次的坑。

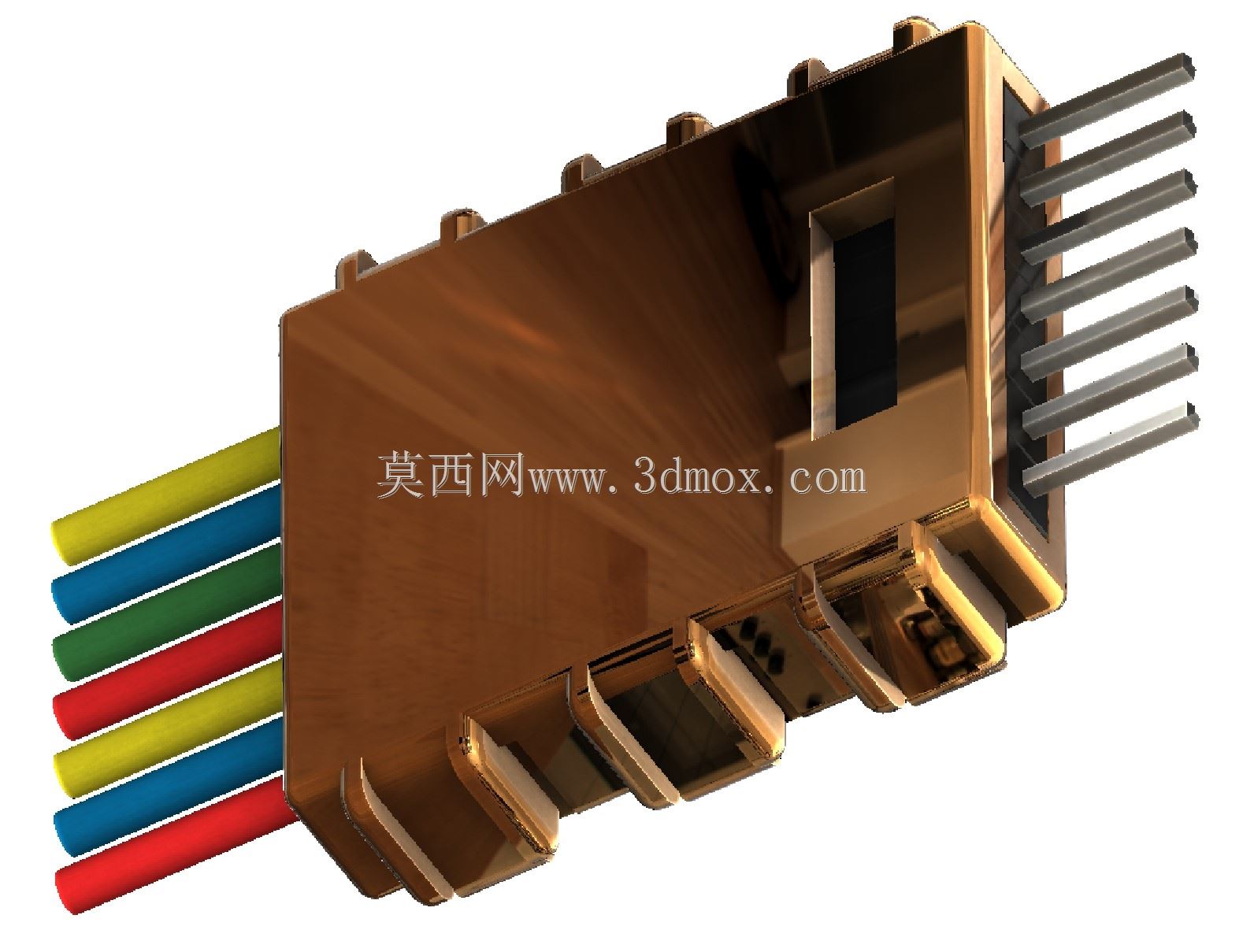

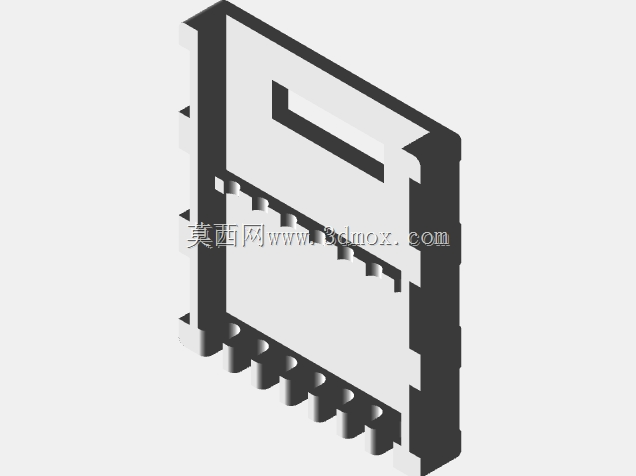

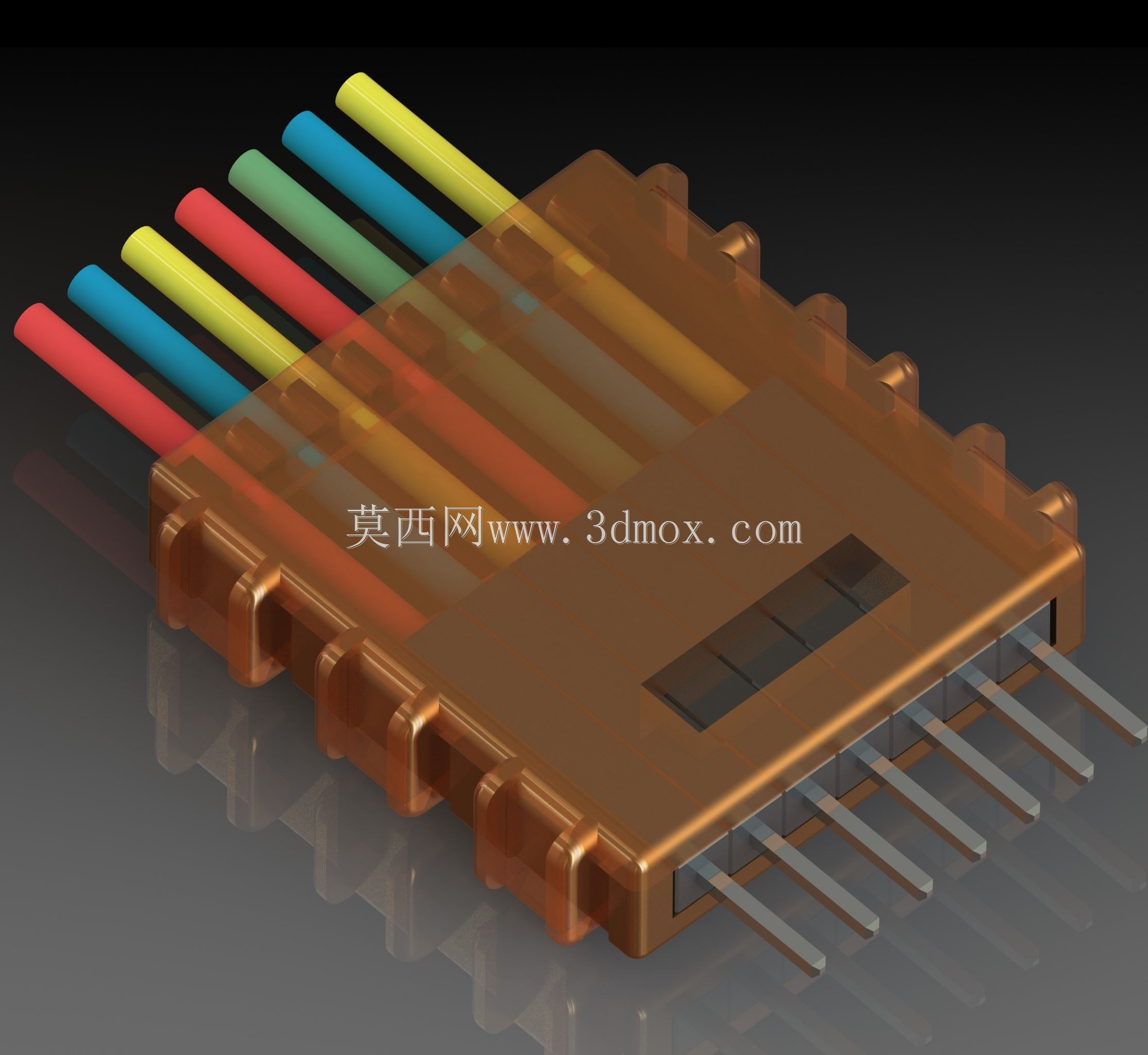

　　从实际使用场景来看，这个规格的外壳主要适配2.54mm标准间距的杜邦公针排，七针的配置刚好覆盖单组SPI信号、或者六路IO加一路公共地的接线需求，12mm的壳体长度是特意留的余量：常规杜邦壳如果做太短，插针压接之后金属倒刺的位置刚好卡在壳体进线口，插的时候容易把针顶退，太长的话又会占PCB板上的多余空间，在高密度排布的实验板上会和旁边的电容、排阻干涉。壳体内部做了七个独立的针位导向槽，每个槽的宽度比压接好的杜邦母端端子宽0.15mm，既能让端子顺利滑入卡紧，又不会让端子在壳体内晃荡，插拔的时候不会出现个别针退针的情况。进线口的位置做了0.3mm的圆角过渡，没有尖锐的棱角，线束穿入的时候不会刮伤线皮，尤其是用多股软线做压接的时候，不会出现线芯被壳体边缘刮断散丝的问题。

　　外壳的插拔面做了1mm深度的防呆凸台，和标准杜邦公座的凹槽完全匹配，不会出现插反的情况——很多人做接插件外壳容易忽略防呆结构，现场装配的时候工人赶进度很容易插反，轻则烧板，重则要重新理线返工，这个凸台的尺寸公差控制在±0.05mm，既能保证插的时候有明显的对位手感，又不会因为公差太紧插不到位。壳体两侧做了内凹的防滑纹理，插拔的时候手指捏在这个位置有足够的摩擦力，不用借助工具就能顺利插拔，不会因为壳体表面太光滑捏不住。金属屏蔽层的结构是针对有电磁干扰的场景设计的，比如靠近开关电源、伺服驱动器的位置布线，普通塑料杜邦壳很容易被干扰导致信号跳变，这个外壳的金属包覆层刚好把针位部分完全罩住，接地之后能有效屏蔽外部的电磁干扰，保证弱信号传输的稳定性。

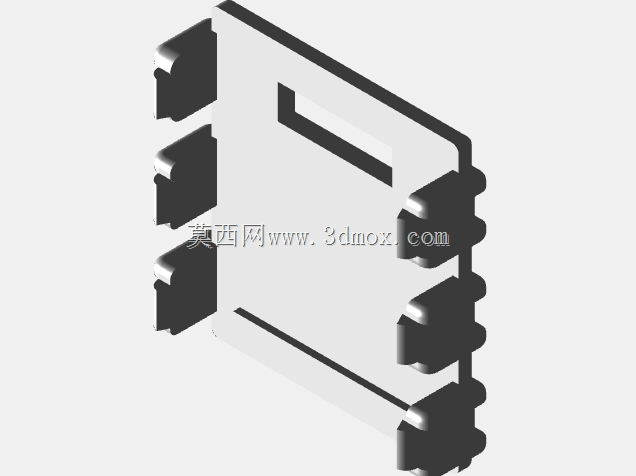

　　安装边界上，这个壳体的总宽度是19mm，高度是8mm，插合之后公母座的总突出高度是15mm，在PCB上布局的时候，只要在排针周围留20mm*10mm的净空区域，就不会和周边元器件干涉。进线端的线束弯折半径建议不小于线径的三倍，壳体尾部的出线口做了15度的斜角导向，线束自然弯折的时候不会出现死折，延长线束的使用寿命。针位之间的绝缘壁厚是0.4mm，按照常规PCB的安全间距要求，能承受500V以下的交流电压不击穿，完全满足低压信号传输的绝缘要求。壳体的卡扣结构做了0.2mm的过盈量，端子卡入之后能听到明显的卡扣卡入声，不用额外打胶固定，后期维护的时候用尖嘴钳顶住卡扣就能把端子退出来重新压接，重复使用性很好。

　　很多人觉得杜邦接插件是很简单的小零件，实际上要做好用、装配顺畅、故障率低的配套外壳，要考虑的细节一点不少：比如针位槽的脱模斜度做0.5度，既方便注塑脱模，又不会让端子在槽里太松；外壳表面的合模线位置做在侧面的非接触面，不会影响插拔的顺滑度；金属屏蔽层的卡扣位置做在壳体的上下两面，不会和旁边的接插件干涉。这些细节都是在无数次装配、调试、现场维护的过程中慢慢优化出来的，不是随便画个方块挖七个孔就能满足实际使用要求的。做这类小结构件的时候，永远要站在现场装配工人、后期维护人员的角度去考虑结构设计，不然图纸上看着尺寸都对，实际用的时候全是问题。
