12mm杜邦线焊接辅助三引脚连接器

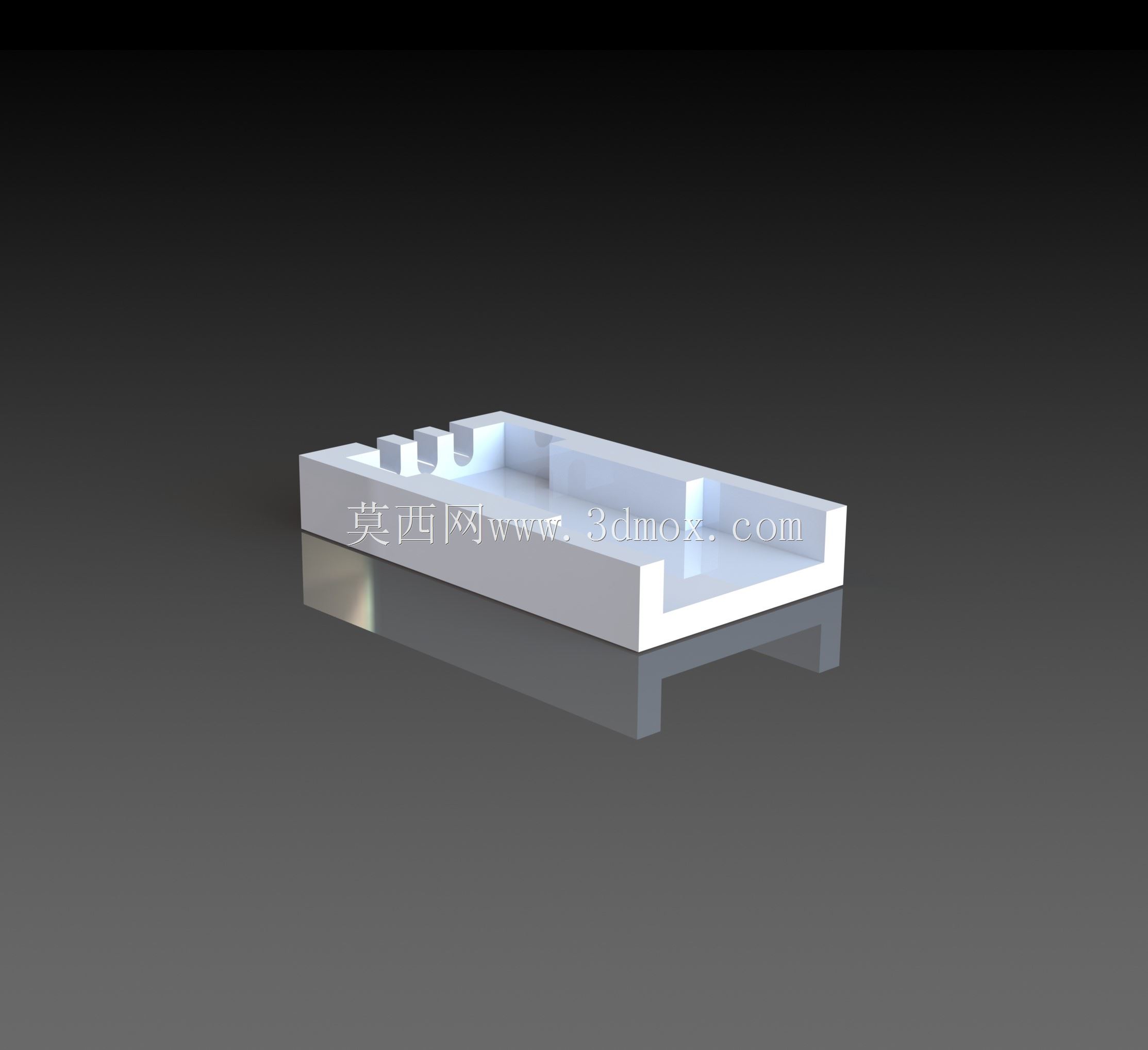

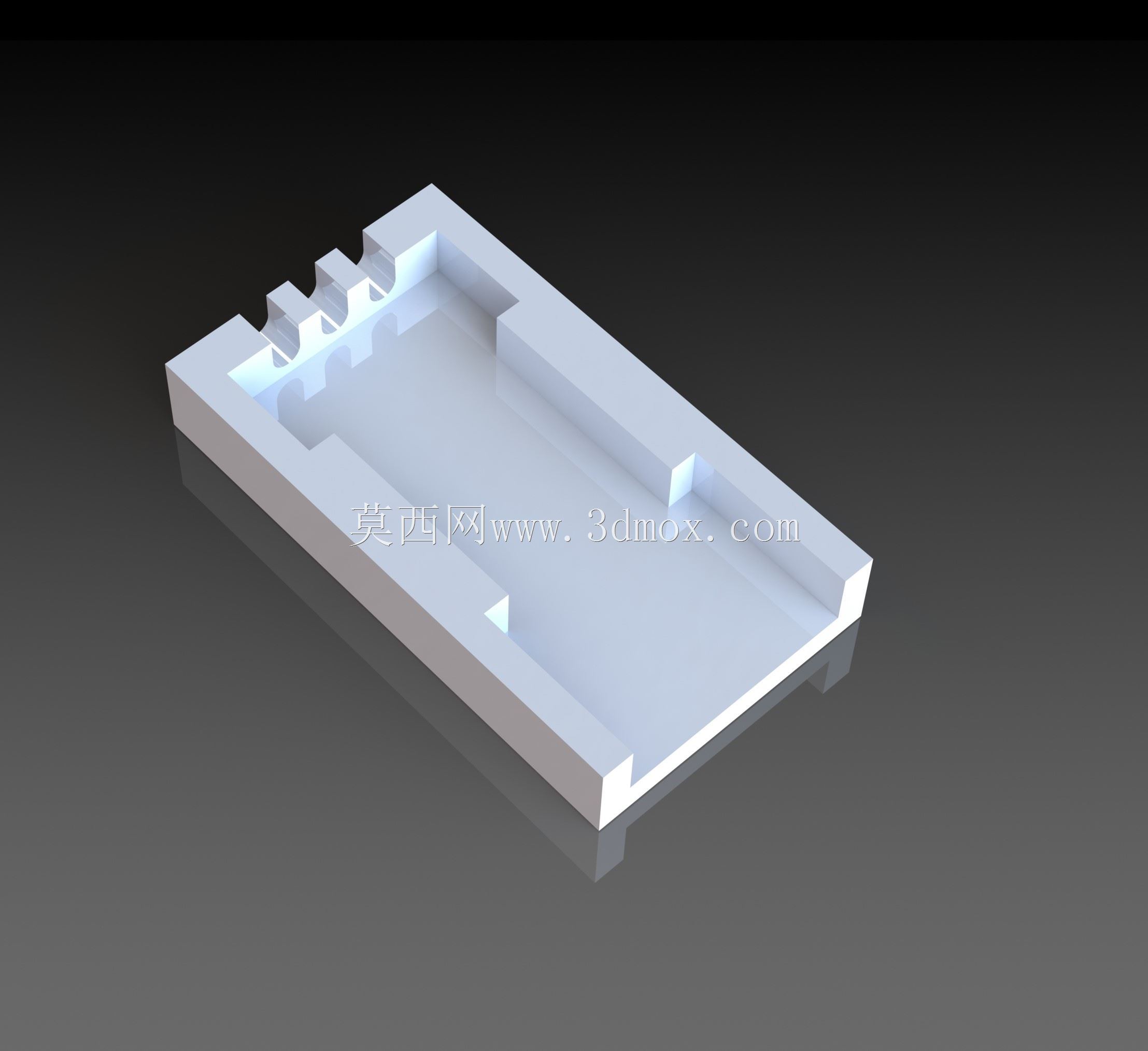

　　从结构设计来看，构件整体采用槽式承托结构，主体为带定位挡边的凹槽型腔，型腔内部设置三个对应引脚的卡位凸台，每个凸台的间距严格匹配12mm规格灯珠的引脚中心距，放入杜邦线端时，线芯的裸露端会被凸台限位在预设位置，不会出现左右偏移。型腔两侧的挡边高度经过反复验证，刚好能卡住杜邦接头的塑胶本体，不会因为挡边过高影响烙铁头的操作空间，也不会因为挡边过低导致线体翘起。构件底部设置了两个对称的支撑凸脚，焊接作业时可以将整个连接器平稳放置在灯条表面，凸脚的高度刚好让型腔底面与灯珠焊盘保持0.2mm的间隙，既不会压碰到已经贴装在PCB上的灯珠本体，也能让线芯端刚好贴合焊盘表面，保证焊锡浸润时的接触可靠性。在电子装联作业场景里，手工焊接杜邦跳线与WS2812B、SK6812这类灯珠引脚时，常遇到线芯偏移、引脚连锡、对位不准的问题，尤其是12mm间距的灯条焊盘，手工持线焊接时很难保持线体与焊盘的稳定贴合，稍有晃动就会出现虚焊、桥接，返修率居高不下。这款三引脚连接器正是针对这类焊装痛点设计的辅助定位构件，核心作用是在焊接作业时为杜邦跳线提供精准的定位承托，让三根跳线的线芯端刚好对准灯珠对应的三个焊盘位置，无需操作人员手动扶线对位，大幅降低手工焊接的操作难度。

　　设计过程中重点考量了操作的便捷性，型腔的入口端做了15度的导向斜角，放入杜邦线端时不需要刻意对准，顺着斜角就能滑入卡位，单根线的放置时间可以控制在1秒以内，适合小批量灯条组装、电子爱好者DIY、维修返工这类场景使用。构件的外形尺寸控制在适配12mm灯珠间距的范围内，整体长度不超过相邻两个灯珠的中心距，使用时不会干涉旁边已经焊好的元器件，焊接完成后可以直接向上取出连接器，不会勾连已经焊好的线体，可重复多次使用。从结构强度角度考虑，整个构件的壁厚设置为1.5mm，既保证了多次插拔使用不会出现卡位变形，也不会因为壁厚过大导致整体尺寸臃肿，卡位凸台的根部做了R0.3的圆角过渡，避免反复受力出现断裂。

　　针对焊接时的高温环境，结构设计时预留了足够的热变形余量，即使烙铁头短暂碰触到构件边缘，也不会因为局部受热导致卡位尺寸偏移，影响定位精度。在实际使用场景中，这类辅助连接器可以适配常规的3P杜邦公头跳线，不需要对跳线做额外的裁剪或加工，直接将剥好线芯的杜邦端头放入卡位，再将整个连接器扣在待焊接的灯条焊盘位置，一只手扶住连接器，另一只手就可以完成三个引脚的焊接，整个过程不需要额外的夹具固定，单人即可操作，相比传统手工扶线焊接的方式，作业效率可以提升60%以上，连锡、虚焊的不良率可以降低到1%以内。

　　除了灯条焊接场景，这类定位连接器也可以用于其他间距12mm的三引脚电子元器件的引线焊接作业，只要引脚间距匹配，都可以通过这个构件实现快速对位，不需要定制专用的焊接夹具，大幅降低小批量作业的工装成本。结构设计上没有多余的冗余特征，所有的型腔、凸台、挡边结构都服务于定位和操作便利性，没有为了外观增加不必要的曲面或装饰结构，完全从工程实用角度出发，每个尺寸的设定都对应实际作业中的操作需求：比如挡边的厚度设置为1.2mm，既保证了足够的夹持强度，也不会遮挡焊盘位置影响操作人员的焊接视线；支撑凸脚的端面做了磨砂纹理处理，放置在光滑的PCB表面时不会轻易滑动，不需要额外粘贴固定；型腔内部的卡位槽宽度比杜邦线塑胶本体宽0.1mm，既可以轻松放入线端，也不会因为间隙过大导致线芯偏移。
