树莓派GPIO适配直角转接外壳结构

　　在嵌入式开发、小型智能硬件原型搭建的场景中，树莓派作为通用单板计算机常需要外接各类GPIO扩展模块，常规直插式的接线方式会让外接模块垂直于板卡表面，在空间受限的嵌入式设备内部、紧凑安装的机柜层板间、壁挂式智能终端的壳体内部，垂直凸起的扩展模块往往会超出安装边界，导致外壳无法闭合、相邻板卡干涉、接线弯折受力过大引发接触不良等问题，这款直角转接外壳正是针对这类安装痛点设计的结构件。从实际使用逻辑出发，这款外壳的核心作用是为GPIO排针提供90度转向的安装载体，让原本垂直于树莓派板面的扩展接线转为平行于板面延伸，大幅降低整体安装后的垂直方向高度，适配厚度有限的设备壳体安装需求。

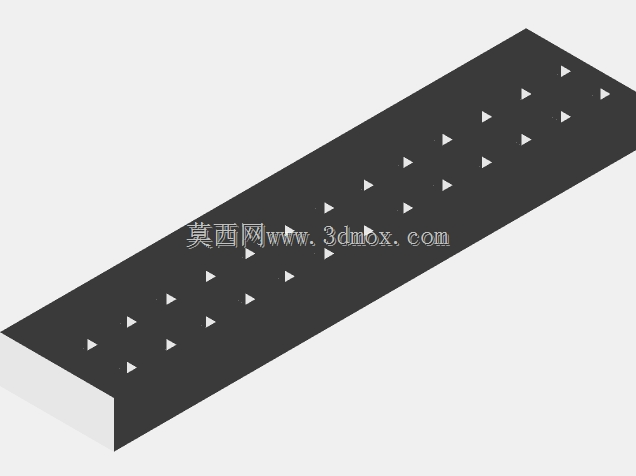

　　设计上采用了长条形等距开孔的结构，开孔位置完全匹配标准树莓派GPIO排针的引脚间距，每一个开孔都对应一个引脚位置，保证排针插入后不会出现错位、引脚偏斜的问题，外壳的直角弯折处做了加厚处理，避免多次插拔排针后出现弯折处开裂、形变的问题，外壳的内壁预留了排针座的安装卡槽，不需要额外粘接或者螺丝固定，就能将第二条排针牢牢固定在壳体内，安装时只需要将外壳的一端对准树莓派板载的GPIO排针插合，再将需要外接的扩展模块插在外壳另一端的排针上，就能完成引脚的平行转接，整个安装过程不需要焊接，不需要额外修改树莓派本身的硬件结构，拆卸后也不会对原板卡造成任何损伤。

　　从安装边界来看，这款外壳的整体厚度控制在极低的范围内，安装后突出树莓派板面的高度不到常规直插模块的三分之一，长度方向完全覆盖GPIO排针的整体长度，不会超出树莓派板卡的侧边边界，宽度方向也做了收窄处理，不会遮挡板卡上的其他接口，比如USB接口、HDMI接口、供电接口的正常插拔使用，外壳的边角都做了圆角过渡处理，避免安装时刮伤板卡表面的阻焊层，也不会划伤操作人员的手部。

　　在实际的项目应用中，这类结构件常被用于小型智能家居网关的壳体内部安装、工业现场的嵌入式数据采集终端紧凑装配、桌面级小型智能设备的原型搭建中，解决了狭小空间内GPIO扩展的干涉问题，不需要重新设计扩展模块的电路板结构，只需要增加这个转接外壳就能完成安装空间的适配，大幅缩短了硬件原型的搭建周期，也降低了定制特殊结构扩展板的成本。外壳的结构设计充分考虑了排针的插拔受力，插合面的接触位置做了导向倒角，即使是没有经验的开发人员也能快速对准插合，不会出现插歪导致引脚弯折的问题，壳体的材质选用上预留了足够的壁厚空间，既可以采用3D打印的方式快速打样验证，也可以通过注塑工艺批量生产，满足不同阶段的使用需求，不管是个人开发者的原型验证，还是小批量智能设备的生产装配，都能适配对应的使用场景。另外，外壳的平行转接设计也让外接模块的接线方向更顺，接线可以沿着板卡的侧边延伸整理，不会出现接线杂乱堆叠在板卡上方的情况，方便后期的设备维护和线路排查，也能避免接线堆叠导致的散热不畅问题，给树莓派板卡上方留出足够的散热空间，保证长时间运行时的稳定性。
