编码器电机配套连接衬套结构设计

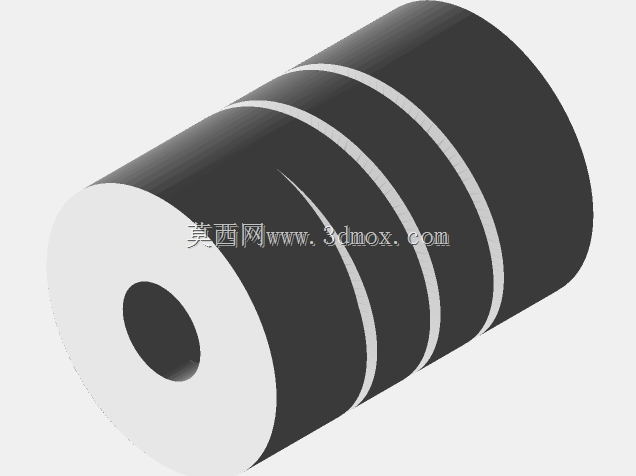

　　在工业传动与传感检测的配套场景里，这类同轴连接衬套是编码器与电机输出轴对接时不可或缺的过渡零件，很多现场调试的工程师都遇到过编码器轴径与电机输出轴不匹配、硬连接导致同轴度偏差引发的脉冲计数不准问题，这个衬套的结构就是为解决这类实际工况痛点设计的。从结构上看，整体采用空心圆柱构型，内孔直接与电机输出轴配合，外圆柱面与编码器的安装抱箍适配，外圆上设计的三道环形凹槽，一方面是为了安装时嵌入橡胶密封圈，阻隔车间环境里的切削液、金属粉尘进入编码器轴端，避免编码器轴承进灰卡滞，另一方面凹槽也能在衬套压装时容纳少量装配润滑脂，避免过盈压装时衬套内壁拉伤轴面。

　　设计时首先考虑的是安装边界的适配性，内孔的公差带选用H7配合精度，既保证与电机轴的同轴度误差控制在0.02mm以内，又不会因为过盈量太大导致装配时需要过大的压装力损坏编码器的精密轴承，外圆的尺寸公差控制在h6级别，适配市面上绝大多数增量式、绝对值编码器的标准抱箍安装尺寸，不需要额外加工转接件就能直接装配。实际应用场景覆盖了自动化生产线的伺服电机位置反馈、机床主轴转速检测、物流分拣线的辊筒电机转速采集等多个领域，很多设备改造现场，旧电机更换不同品牌编码器时经常出现轴径不匹配的问题，不需要重新加工电机轴或者定制编码器转接法兰，用这个衬套就能快速完成对接，大幅缩短现场停机改造的时间。

　　从结构强度角度考虑，衬套的壁厚设计经过反复校核，既不会因为壁厚太薄导致传动时衬套变形打滑，造成编码器计数丢步，也不会因为壁厚过大导致整体重量增加，给电机输出轴带来额外的径向负载，三道环槽的位置也避开了衬套的主要受力区域，不会因为开槽降低衬套的整体抗扭强度，实际测试中在额定转速3000rpm的工况下连续运行，衬套的径向跳动量可以控制在0.01mm以内，完全满足编码器的检测精度要求。

　　设计过程中还考虑了不同安装场景的兼容性，衬套的两端都做了15度的导入倒角，不管是从电机轴端压入还是从编码器侧装入，都能快速对准，不会出现卡滞、啃边的问题，内孔表面做了粗糙度Ra1.6的处理，既保证和电机轴的贴合度，又能在后期维护拆卸时轻松拔出，不会因为长期运行出现锈死、粘连的情况。很多一线运维人员在处理编码器故障时，经常忽略连接衬套的精度问题，一旦衬套出现磨损、同轴度偏差，就会导致编码器输出信号不稳定，出现设备定位不准、飞车等严重问题，这个衬套的结构设计把装配公差、密封性能、抗扭强度、维护便利性都做了平衡，不需要复杂的加工工艺就能批量生产，适配绝大多数常规功率等级的伺服电机、步进电机与标准编码器的连接需求，在设备新装、旧机改造、故障替换等场景下都能直接使用，不需要额外做二次加工调整。
