可3D打印土壤湿度传感器防护外壳结构

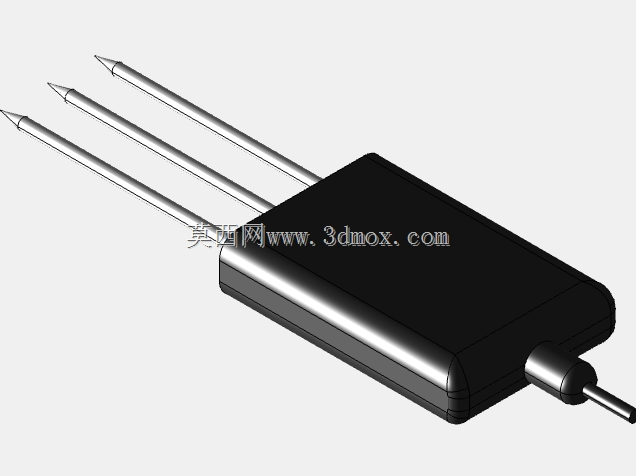

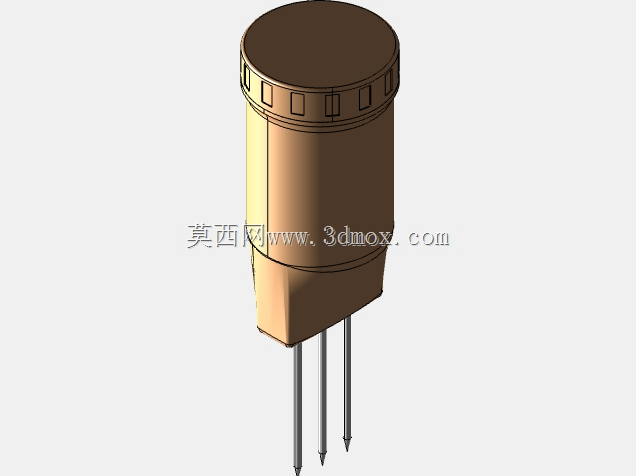

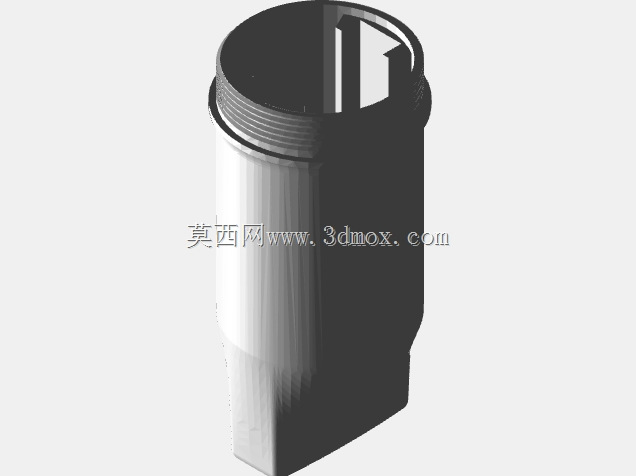

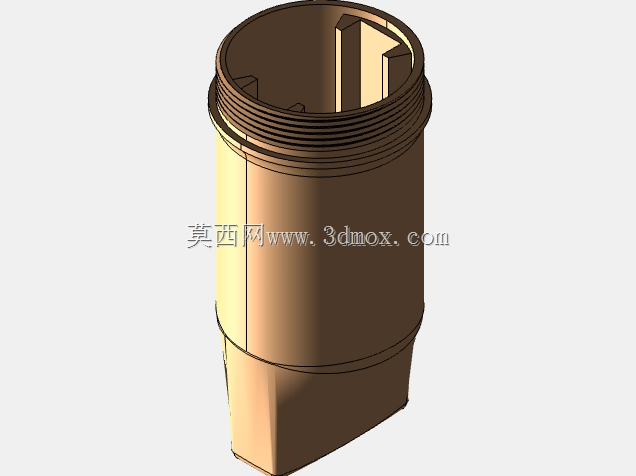

　　在设施农业墒情监测、户外盆栽自动灌溉、园林土壤墒情普查这类场景里，土壤湿度传感器的探头长期埋设于不同质地的土壤中，既要承受土壤颗粒的摩擦、灌溉水的长期浸泡，还要兼顾探针与内部电路的隔离防护，配套的外壳结构直接决定了传感器的野外使用寿命与数据采集稳定性。这款外壳结构针对电容式或电阻式土壤湿度检测探头设计，整体采用柱式构型，适配常规直插式三针探头的安装需求，上部为封闭的圆柱腔体，用来容纳信号调理电路板与接线端子，下部做收窄的锥度过渡，引导探针垂直伸出，方便直接插入松软耕作层土壤，不需要额外开挖预埋坑，大幅降低田间布设的操作难度。

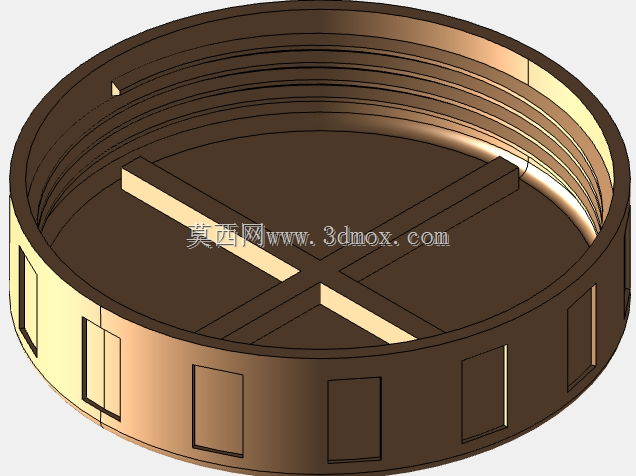

　　从功能特性来看，这款外壳重点考虑了田间使用的防水与易加工需求，上部腔体的端盖边缘做了一圈间断式的防滑凸棱，既可以徒手拧紧端盖完成装配，也能在凸棱位置缠绕生料带或者涂覆密封硅胶，实现腔体内部的IP65级防水，避免灌溉水或者雨水渗入腔体腐蚀电路板。腔体侧壁做了均匀的薄厚处理，在保证结构强度的前提下尽可能减少壁厚，适配FDM3D打印的加工特性，打印时不需要添加过多支撑结构，打印完成后仅需简单去除毛刺即可完成装配，不需要二次机加工，非常适合小批量定制或者农业物联网从业者自行打样测试。下部的探针伸出位置做了定位凸台，三根探针的安装孔位严格对齐，探针插入后可以用环氧胶在孔位处做密封固定，既可以避免探针受力弯折，也能阻断水分顺着探针与壳体的间隙渗入内部腔体。

　　设计过程中优先考虑了实际安装的边界尺寸，整体外径控制在20mm以内，总长度（不含探针伸出部分）为45mm，探针伸出长度设计为30mm，刚好可以插入常规耕作层10-30cm的深度区间，不会因为外壳体积过大对土壤原有结构造成明显扰动，也不会因为尺寸过小导致内部无法容纳常规的信号调理电路板。上部腔体的内径预留了15mm的安装空间，可以兼容市面上绝大多数开源硬件平台的土壤湿度检测模块，包括常用的arduino配套电阻式湿度模块、电容式湿度模块，不需要额外修改电路板尺寸即可直接装入。端盖与腔体采用螺纹配合，螺纹规格选用M20×1.5的粗牙螺纹，配合间隙控制在0.2mm，既可以保证徒手装配的顺畅度，也能在涂覆密封胶后实现可靠的密封效果，长期埋设于潮湿土壤中也不会出现螺纹锈蚀卡死的问题。

　　从实际使用的场景适配来看，这款外壳的外壁做了哑光的防滑处理，在插拔传感器的时候不容易打滑，即使手上沾有泥土也可以顺利将传感器从土壤中拔出。下部的锥度过渡段做了圆角处理，插入土壤时不会被作物根系或者土块卡住，顺着锥面可以顺利刺入土层，同时锥面结构也可以在插入过程中挤压周围土壤，让外壳与土壤紧密贴合，避免灌溉水顺着外壳外壁直接渗入探针位置造成局部湿度检测值偏高的问题。腔体内部预留了接线柱的安装位置，信号线可以从端盖中心的预留孔引出，引出孔同样设计为密封结构，可以适配直径3-5mm的信号线缆，拧紧端盖时线缆被密封胶圈压紧，既可以固定线缆避免拉扯导致接线脱落，也能实现线缆位置的防水密封。

　　针对3D打印的工艺特性，这款外壳的所有转角位置都做了R1以上的圆角处理，避免打印过程中出现应力集中导致的层间开裂，所有壁厚均匀控制在2mm，既可以满足PLA、PETG等常见3D打印材料的强度要求，也不会因为壁厚过大导致打印时间过长、材料浪费的问题。打印时可以采用0.2mm层厚、20%填充率的参数设置，整体打印时长控制在2小时以内，单个外壳的材料消耗量不到20g，非常适合小批量快速制作。如果需要长期埋设于户外土壤中，也可以选用ASA或者耐候PETG材料打印，配合环氧胶密封所有接缝，可以实现1年以上的户外使用寿命，完全满足农业墒情监测的使用需求。

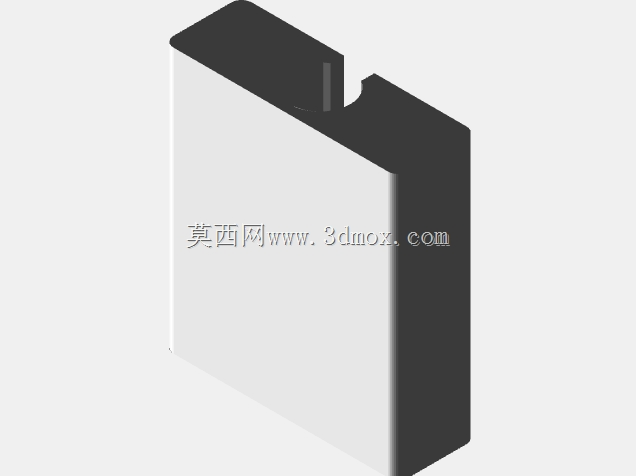

　　在结构细节上，外壳的探针安装孔位做了0.1mm的公差预留，探针插入后不会出现过松或者过紧的问题，装配时只需要将探针从腔体内部穿出，在孔位位置点上少量环氧胶，等待胶水固化后即可完成探针的固定，不需要额外的紧固件，简化了装配流程。腔体内部的电路板安装位置预留了1mm的凸台，电路板可以直接卡在凸台上，不需要螺丝固定，装配时只需要将电路板对准凸台放入即可，后续检修时也可以直接将电路板取出，维护非常方便。端盖的顶部做了平整的平面设计，可以根据使用需求粘贴标签或者标识，标注传感器的编号、埋设位置等信息，方便田间多点位监测时的设备管理。
