欧姆龙E3JK系列红外光束传感器滑入可调支架

　　在工业自动化产线的物料检测、工位到位触发、安全区域防护、物体计数分拣等场景中，光电式红外光束传感器是应用频次极高的检测元件，其中欧姆龙E3JK系列作为通用性极强的漫反射、对射型光电传感器，被大量集成在各类输送设备、装配专机、仓储分拣系统中，而配套安装支架的适配性，直接决定了传感器调试效率、长期运行稳定性以及检测精度的保持能力。这款滑入式可调支架，正是针对E3JK系列传感器的安装痛点做的定向结构设计，区别于传统的螺栓锁紧式支架，它采用滑入式的装配逻辑，传感器主体可顺着支架的导向滑槽直接推入到位，不需要在传感器本体上额外打孔或者穿装多组固定螺栓，在产线后期维护更换传感器时，不需要完全拆解支架结构，就能快速完成传感器的拆装替换，大幅压缩设备停机维护的时间。

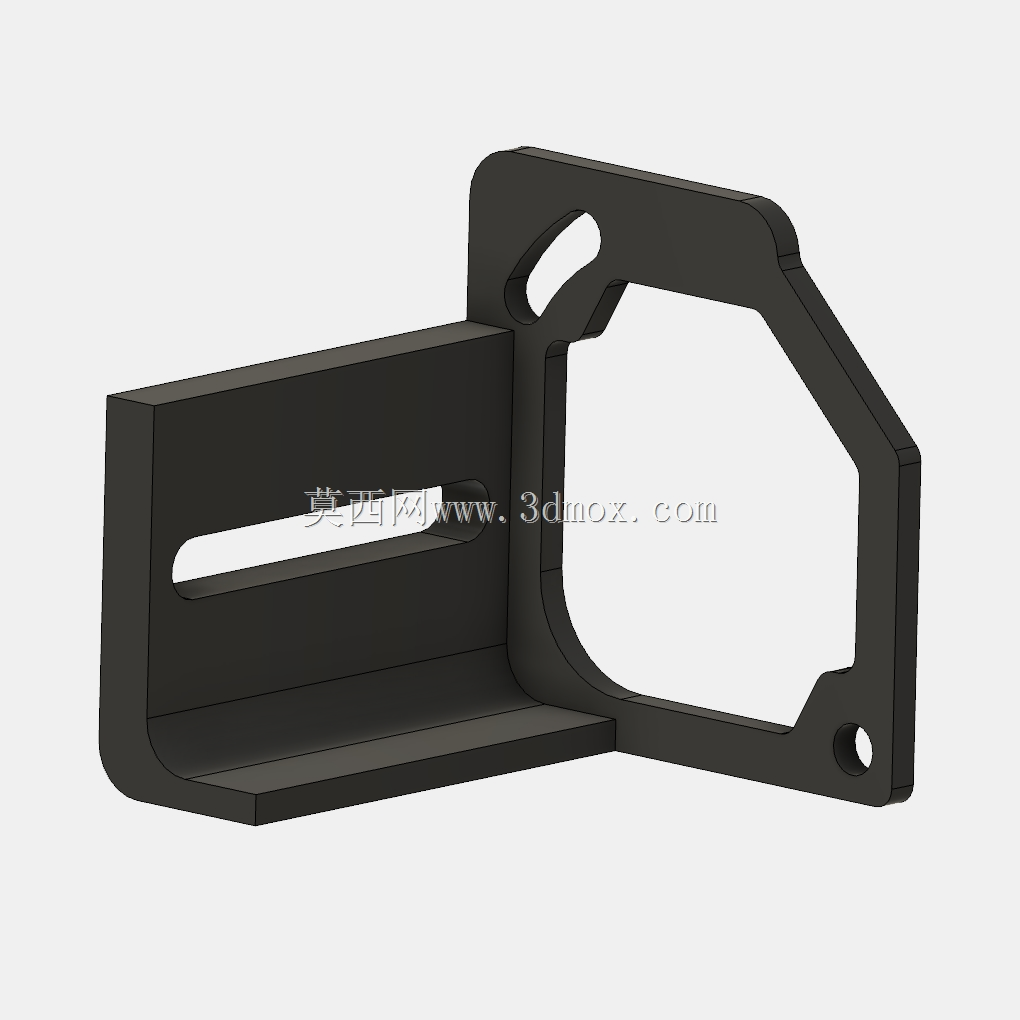

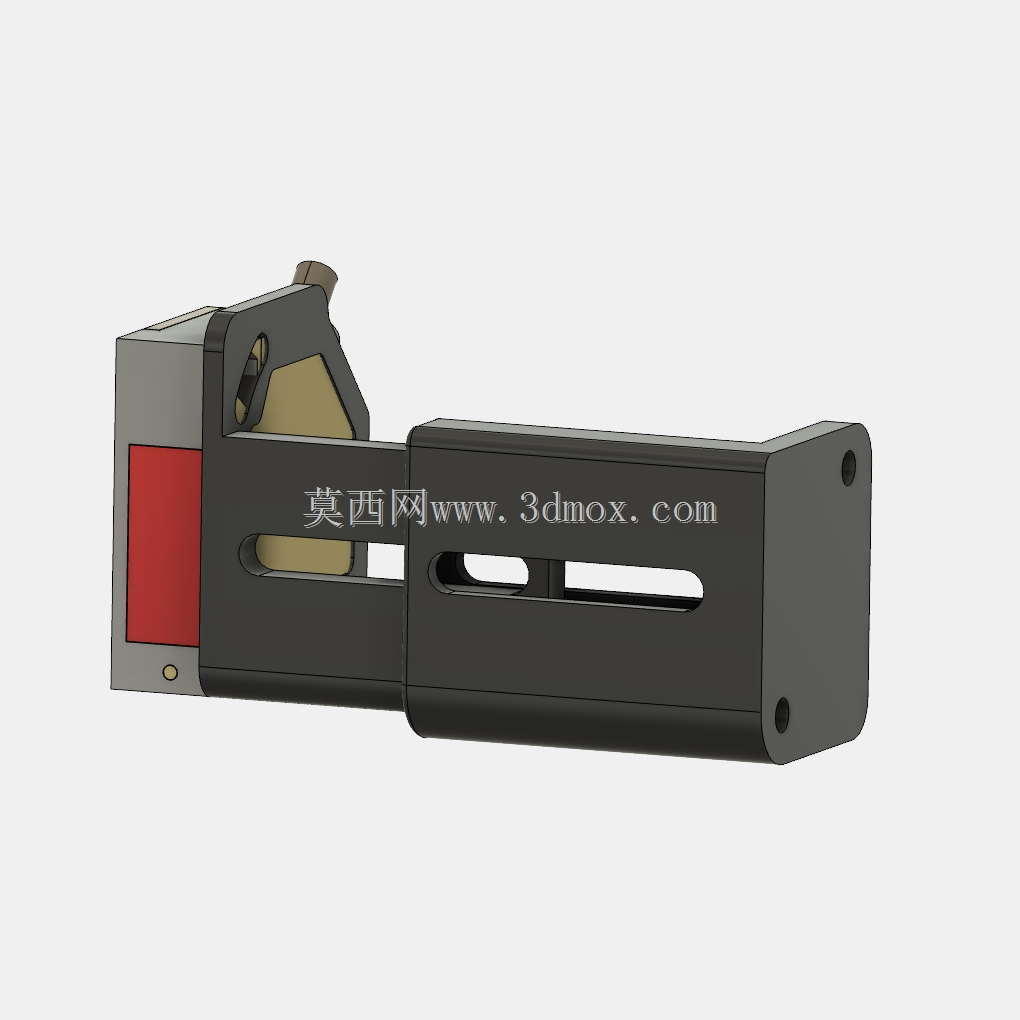

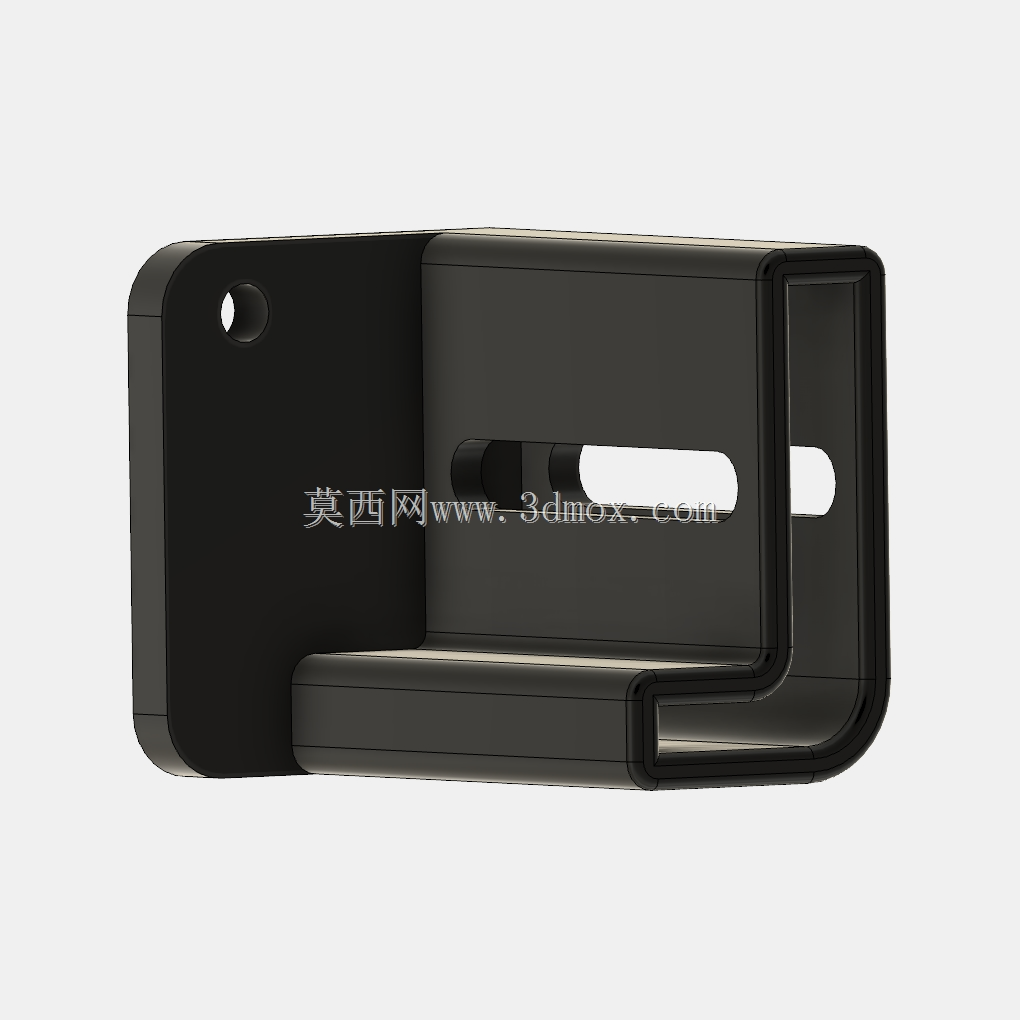

　　从结构设计逻辑来看，支架整体采用一体化的刚性结构设计，主体承载段做了等强度的截面优化，在保证整体结构刚性、避免设备运行振动导致支架形变偏移的前提下，尽可能去除非承载区域的多余材料，降低支架自身重量，同时减少材料占用。支架上开设的长条形调节腰孔，是整个结构的核心功能区域，它允许传感器在安装后沿着检测光轴的垂直方向做前后位置微调，也可以配合安装螺栓实现小角度的俯仰调整，能够适配不同检测距离下的光轴对准需求，不管是近距离的工位到位检测，还是中距离的通道物体计数，都可以通过腰孔的调节余量快速将传感器调整到最佳检测位置，不需要重新打孔调整支架的安装点位。

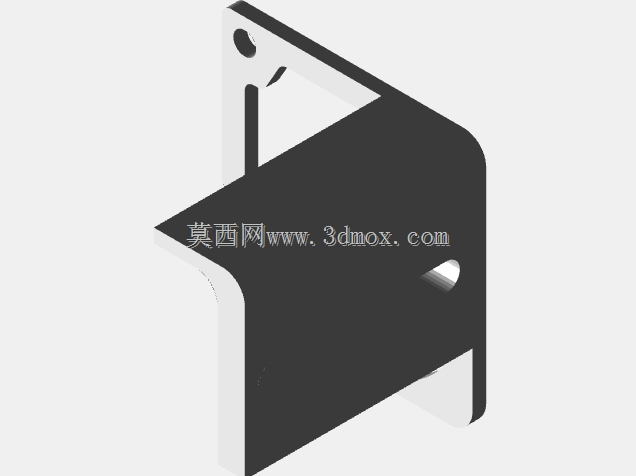

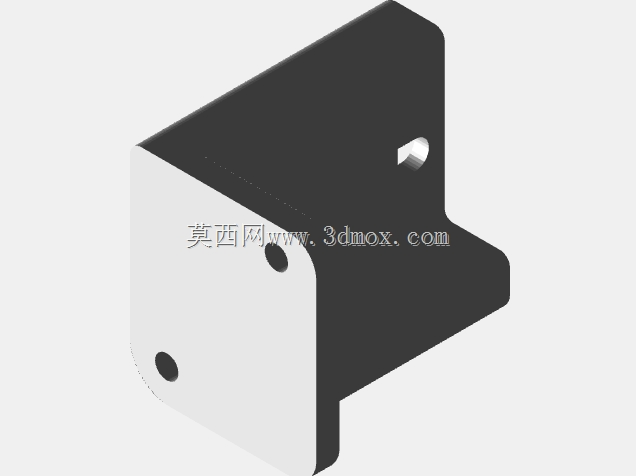

　　从安装边界来看，支架的安装端采用标准的孔位布局，适配工业现场常用的铝型材安装槽、设备钣金安装面的固定孔距，不需要额外做安装面的二次加工就能直接固定；滑入腔体的内部尺寸完全匹配E3JK系列传感器的外壳轮廓，推入后配合腔体内部的限位凸点，可以限制传感器的周向转动，避免设备长期运行产生的振动导致传感器光轴偏移，出现检测误触发或者漏检的问题。在实际应用场景中，这类支架往往需要面对车间内的切削液飞溅、粉尘附着、持续振动等复杂工况，因此结构设计上特意做了无外露缝隙的滑入配合面，减少粉尘和切削液在支架与传感器衔接位置的堆积，降低长期使用后传感器被污渍卡滞无法拆卸的概率；支架的受力路径做了专门的优化，传感器安装后的重心完全落在支架的承载支撑面上，即使在设备高速运行产生的持续振动下，也不会出现支架悬臂端下弯、光轴偏移的问题。

　　区别于市面上通用的L型传感器支架，这款支架的滑入结构不需要在传感器外壳上施加额外的锁紧力，避免了传统螺栓顶丝锁紧时因为顶紧力过大导致传感器塑料外壳开裂、内部光路偏移的问题，对于长期连续运行的自动化产线来说，这种无额外锁紧应力的安装方式，能有效延长传感器的使用寿命，减少因为安装应力导致的传感器故障。在结构细节处理上，支架的滑入入口位置做了微小的导向倒角，传感器推入时不需要完全精准对位就能顺着倒角滑入安装位，降低现场安装的操作难度，即使是没有太多安装经验的现场运维人员，也能快速完成传感器的装配；腰孔的边缘做了压平处理，固定螺栓锁紧时可以和安装面完全贴合，不会因为孔边的毛刺导致锁紧后支架出现歪斜。在不同的应用场景下，这款支架可以适配E3JK系列下的漫反射型、镜面反射型、对射型等不同检测模式的传感器，不管是用在皮带输送机的物料到位检测、自动化立体仓库的货位检测，还是装配线的工件有无判断、安全防护区域的入侵检测，都能通过自身的调节余量满足不同的安装位置要求，不需要针对不同型号的传感器单独设计配套支架，大幅降低设备设计阶段的零件选型种类，减少备件储备的品类压力。
