XT60U公头电源接插件结构设计

　　在航模动力系统、便携储能设备、小型电动载具的低压大电流供电回路里，接插件的接触可靠性直接决定整套设备的运行稳定性，XT60系列接插件是目前该类场景下应用覆盖面极广的连接部件，本次呈现的XT60U公头结构，是针对原有XT60接头做了安装适配优化的版本。从实际使用场景来看，这类接头主要承担电池端与电调端、供电模块与负载端的快速插拔连接功能，常规适配持续电流30A以内、短时峰值电流不超过60A的直流供电回路，相比传统的T型插头，它的防反插结构、插拔阻尼感、接触电阻控制都有更优的表现，能有效避免接插过程中出现的打火、松脱、极性接反等常见问题。

　　从设计思路上看，这款公头的主体外壳采用尼龙类绝缘材质做基座，内部嵌装两个对称布置的香蕉式插针，插针根部做了倒刺结构与塑胶基座卡合，避免多次插拔后插针出现松动退针的问题；外壳外侧做了防滑的纹理结构，方便操作人员在戴薄劳保手套的场景下也能顺利完成插拔操作，接头的对接端做了导向倒角，插针前端做了圆弧收头，既可以降低对接时的对位难度，也能减少插针端部磕碰变形的概率。从安装边界来看，这款公头的整体外形为近似长方体结构，对接端面的轮廓尺寸与同系列母头完全匹配，尾部的出线空间可以适配12AWG到16AWG规格的硅胶动力线，焊接位预留了足够的焊锡容纳空间，焊线完成后可以通过热缩管或者尾部的固定卡扣做线材应力释放，避免线材弯折处出现铜丝断裂的问题。

　　在结构细节上，公头的两个插针极性区分依靠外壳的不对称防呆结构实现，接插时只有极性对应才能顺利插入，从物理层面杜绝反接风险；插针的接触段采用了弹性接触的设计思路，与母头的夹片接触时能形成足够的接触压力，降低接触电阻减少大电流工况下的接头发热问题。在实际选型应用中，这类接头除了航模领域，也常被用在小型户外电源的输出接口、电动滑板的电池连接、3D打印机的热床供电回路等场景，设计建模时需要重点关注插针的同轴度、外壳对接面的配合间隙，间隙过大会导致接插后晃动松脱，间隙过小则会提升插拔难度，加速塑胶外壳的磨损。

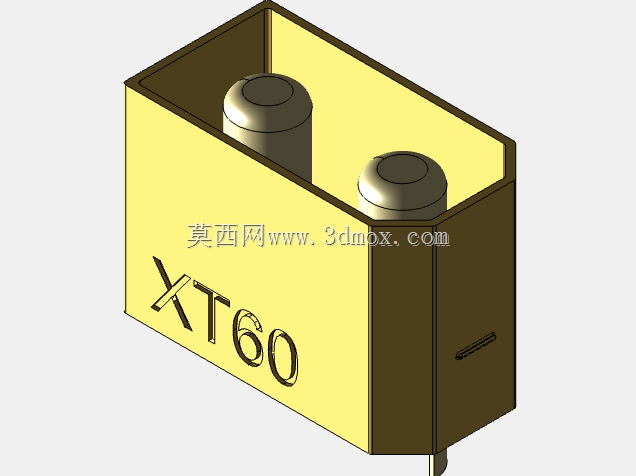

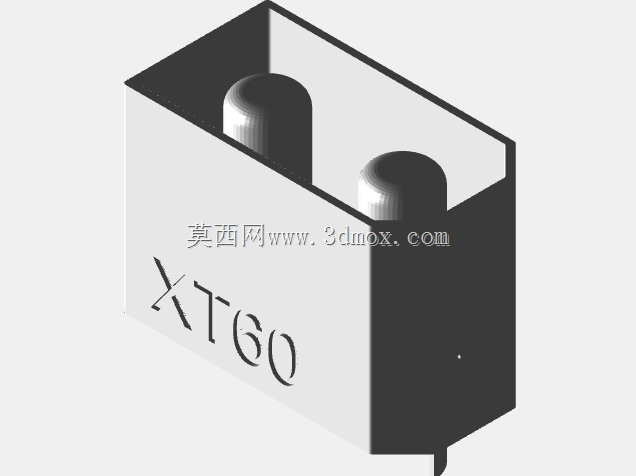

　　建模过程中对插针的倒刺卡位、外壳的防滑槽、对接导向斜面都做了还原，能直接用于接头的安装适配校核、配套固定座的结构设计，也可以用于设备整机装配的干涉检查，确认接头在设备壳体上的开孔尺寸、安装深度是否匹配，避免出现装配后接头突出量过大或者凹陷过深影响插拔的问题。另外在做整机布线设计时，还可以借助这个模型核对接头尾部的线材弯曲半径，确认线材出线方向不会和周边的结构件产生干涉，保证装配完成后线材不会被接头根部和结构件挤压破皮，引发短路风险。
