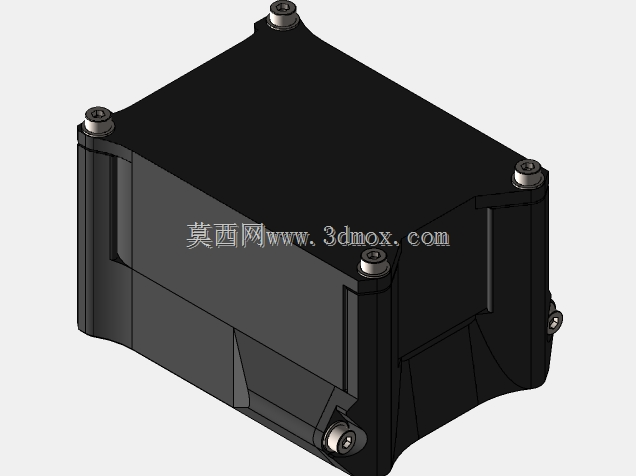

JMC伺服端盖V2适配结构设计

　　这款伺服端盖的结构设计，最初是针对工程机械电控舱内伺服执行机构的防护需求迭代而来，在挖机这类工况复杂的户外作业设备上，伺服部件往往要直面泥水飞溅、持续振动、温差骤变的恶劣环境，端盖作为伺服组件与外部安装面的衔接防护件，首先要解决的就是安装适配性与密封防护的平衡问题。设计过程中没有沿用常规端盖的一体式封闭结构，而是针对现有JMC系列伺服的安装孔位做了适配调整，特意预留了走线与定位的缺口，避免安装时出现线缆挤压、定位销错位的问题，同时在盖体边缘做了阶梯式止口结构，安装时可以直接嵌入伺服壳体的对应槽位，不需要额外打胶就能实现基础的防尘防水效果，适配IP65级的基础防护要求，完全能覆盖挖机作业时的常规泥水溅射场景。

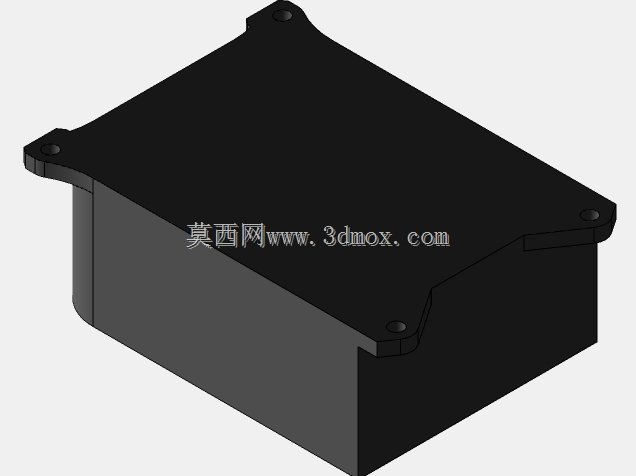

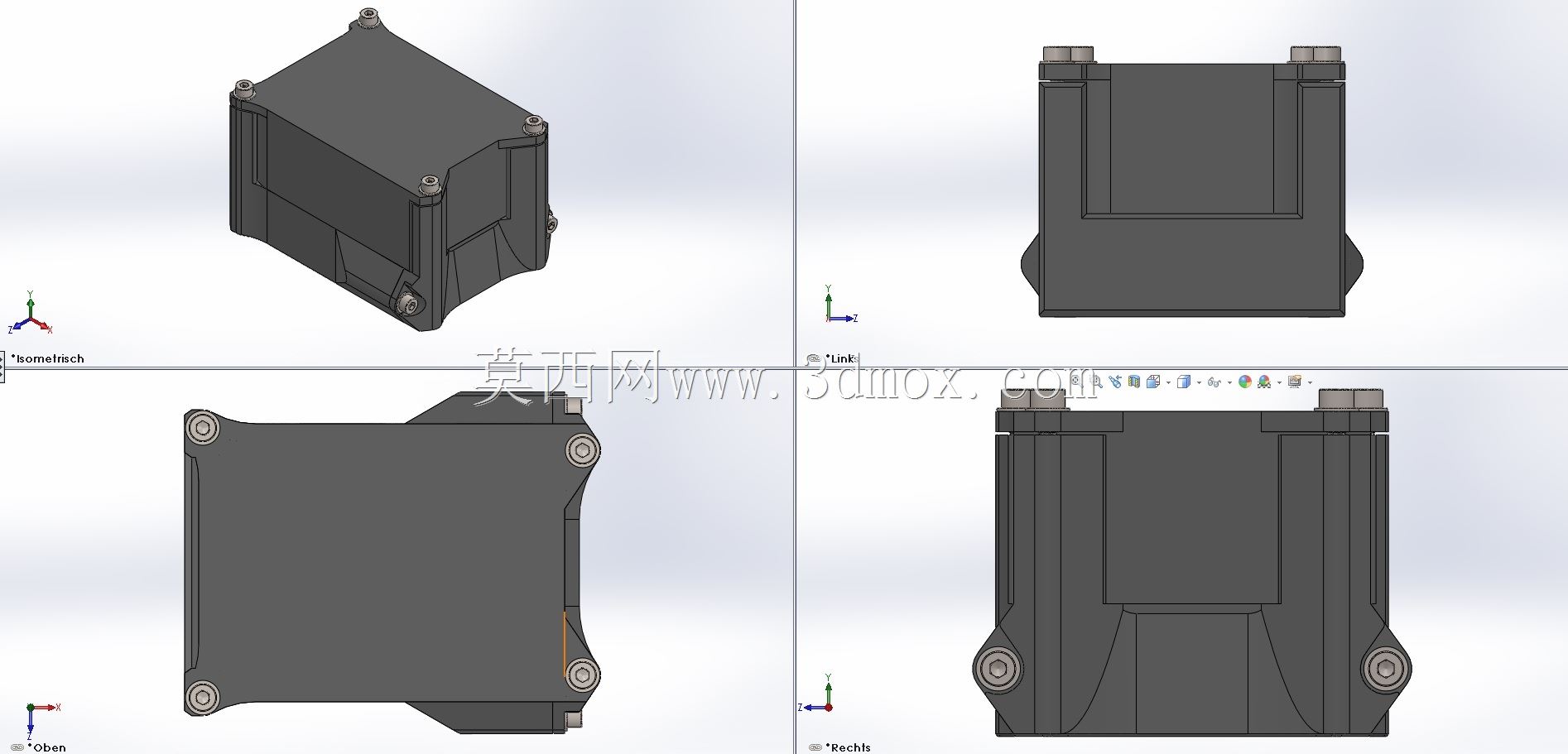

　　从安装边界来看，这款端盖的外轮廓完全贴合对应型号伺服的端部外形，突出壳体的高度控制在8mm以内，不会额外占用电控舱的安装空间，在多伺服并排布置的挖机主控阀组附近，不会出现相邻部件干涉的问题，端盖上的固定孔位采用了沉头设计，安装后螺丝端面完全没入盖体表面，不会出现凸起刮擦周边线束的情况。设计时还考虑到了小批量定制生产的需求，对盖体的壁厚做了均匀化处理，整体壁厚保持在2.5mm，不管是采用3D打印快速打样，还是开模注塑批量生产，都不会出现壁厚不均导致的缩痕、变形问题，针对打印生产的场景，特意优化了盖体的支撑结构，所有悬空面的倾斜角度都大于45度，打印时不需要添加额外支撑，打印完成后只需要简单去除毛边就能直接装配，减少了后处理的工作量。

　　在实际应用场景中，这款端盖除了适配挖机上的伺服部件，也可以通用在同安装尺寸的工业自动化伺服组件上，比如自动化生产线的进给伺服、物流分拣设备的转向伺服，只要安装孔位与止口尺寸匹配，都能直接替换使用。端盖的内侧做了环形的密封槽，可以适配直径1.5mm的O型密封圈，在有更高防水要求的场景下，加装密封圈后就能达到IP67的防护等级，完全可以应对户外露天设备的淋雨、短时浸水需求。

　　设计时还特意规避了常规端盖容易出现的应力集中问题，在所有转角位置都做了R1.2的圆角过渡，不管是塑料材质还是铝合金材质加工，都不会在装配锁紧时出现转角开裂的问题，盖体表面没有多余的装饰结构，平整的外表面也方便后期粘贴设备标识、接线标签，不会因为表面凹凸导致标签起翘脱落。针对伺服运行时的散热需求，端盖对应伺服内部编码器的位置做了微凸的避让空间，不会因为端盖压装过紧触碰编码器元件，同时在避让区的侧面预留了细微的透气槽，既不会让粉尘泥水进入壳体内部，又能平衡伺服运行时内部与外部的气压差，避免因为长时间运行内部升温导致密封件被气压顶开，或者停机降温时内部负压吸入水汽的问题。在安装适配性上，这款端盖的固定孔位做了±0.1mm的公差适配，就算伺服壳体的安装孔位存在小幅的加工误差，也能顺利完成装配，不需要对孔位进行二次锉修，对于现场维修更换来说，能大幅缩短拆装的时间，不需要复杂的工装就能完成更换作业。
