主板空位填补用嵌入式插座结构

　　在电子设备主板组装的实际生产场景中，经常会遇到同系列主板因配置差异预留功能空位的情况，这类空位如果不做填补处理，一方面会影响整机内部的风道走向，导致散热气流从无器件的空位处流散，降低核心发热元件的散热效率，另一方面裸露的空位边缘容易在后续组装、运维过程中剐蹭线材绝缘层，带来短路隐患，同时也会让主板整体的装配一致性下降，不符合批量生产的外观规整要求。这款填补插座就是针对这类主板空位开发的配套结构件，核心作用是在不改动原有主板布局的前提下，完成预留空位的密封填补，同时兼顾一定的结构支撑作用。

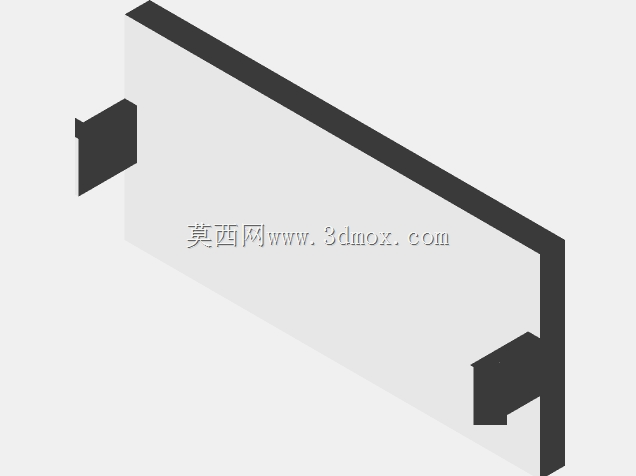

　　从结构设计逻辑来看，这款部件采用了薄型长方体主体搭配两侧对称固定凸耳的构型，主体部分的厚度严格匹配主板空位的纵深尺寸，安装后主体表面与主板周边元器件的顶面保持齐平，不会出现凸起干涉上层盖板安装、或是凹陷积灰的问题。两侧的固定凸耳位置完全对应主板空位周边预留的安装孔位，凸耳上的定位孔尺寸适配常规的主板固定螺丝规格，安装时不需要额外打孔或者修改主板原有孔位，直接对准孔位拧入固定螺丝即可完成装配，整个安装过程不需要特殊工装，普通产线作业人员即可快速完成操作，能够适配批量组装的节拍要求。

　　在实际应用中，这类填补插座除了基础的空位填补作用，还能对空位周边的主板板材起到一定的结构加强作用，主板在长期使用过程中会因为温度变化产生轻微的形变，空位区域因为没有元器件支撑，是板材形变应力集中的区域，安装这款填补件之后，主体部分贴合主板空位的边缘，能够分散板材形变的应力，降低主板出现翘曲、焊点开裂的风险。设计过程中特意将主体的边缘做了微小的倒角处理，避免安装时尖锐的边缘刮伤主板表面的阻焊层，同时凸耳与主体的连接位置做了圆弧过渡，减少应力集中导致的部件断裂问题，即使在设备运输过程中产生振动，也不会出现固定件松脱、断裂的情况。

　　从安装边界尺寸来看，这款部件的主体长宽尺寸完全匹配对应型号主板的空位尺寸，安装后不会遮挡周边的元器件引脚，也不会影响周边接插件的插拔操作，两侧凸耳的外伸长度控制在最小范围，不会占用主板上其他元器件的布局空间，即使是布局密度较高的工业控制主板，也能顺利安装。部件的整体厚度控制在较薄的区间，安装后不会压缩主板与上层壳体之间的走线空间，主板上方的扁平线材可以正常从部件表面排布，不会出现线材被挤压的问题。

　　在不同的应用场景下，这类填补结构件还可以根据实际需求做小幅的调整，比如部分需要增强电磁屏蔽的场景，可以在部件主体内部添加金属屏蔽层，填补空位的同时阻断空位处的电磁辐射泄漏，对于有防尘要求的设备，部件与主板接触的边缘可以增加薄型泡棉胶条，提升密封效果，避免灰尘从空位处进入设备内部。不同于常规的功能插座，这款部件不需要做导电接触结构，整体采用绝缘阻燃材质制作，能够满足电子设备内部的防火等级要求，即使周边元器件出现温度异常升高的情况，也不会出现熔融、引燃的问题，符合电子配件的安全规范。

　　在结构建模过程中，需要重点关注固定凸耳的位置公差，确保孔位与主板安装孔的对位精度控制在合理范围内，避免出现安装孔错位导致无法装配的问题，同时主体部分的平面度需要严格控制，确保安装后与主板表面贴合紧密，不会出现翘起的缝隙。另外，部件的脱模斜度设置需要兼顾安装精度与生产便利性，斜度过大会导致主体与空位之间出现明显缝隙，斜度过小则会增加注塑生产的脱模难度，实际设计中需要结合材质的收缩率做反复的尺寸校核，确保量产部件的尺寸一致性满足装配要求。
